76PSB10T

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 30V(DC) 22.86mm 2000Cycles 2000Cycles 150mA DIP 通孔安装 27.43mm(长度)*7.65mm(高度)
供应商型号: N-76PSB10T
供应商: 云汉优选
标准整包数: 1

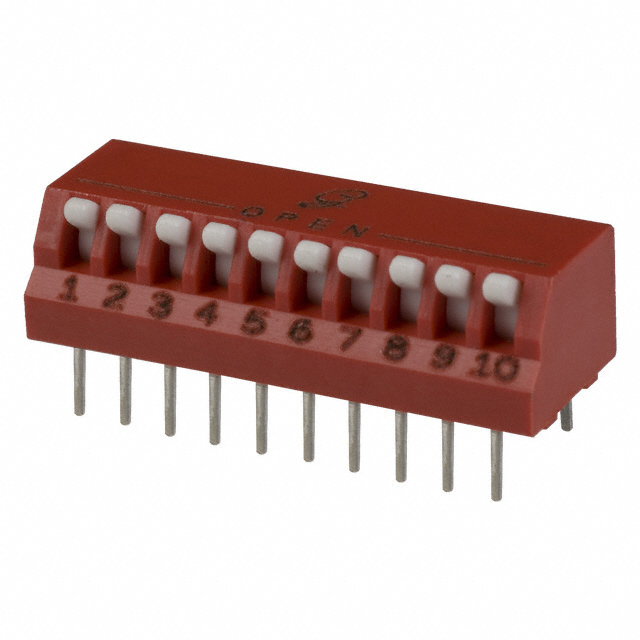

GRAYHILL 拨码开关 76PSB10T

76PSB10T概述

    灰尔希尔(Grayhill)DIP开关技术手册解析

    产品简介


    DIP开关(Dual In-line Package Switch)是一种用于电路控制的微型开关,通过改变开关状态来实现电路的接通或断开。灰尔希尔公司提供的DIP开关包括多种款式,如带有凸起或凹陷摇杆以及扳动式结构。这种开关广泛应用于计算机、通信设备、工业控制系统以及其他需要多通道切换的应用领域。

    技术参数


    以下是根据技术手册中提取的主要技术参数:
    | 参数项 | 规格值 |

    | 开关类型 | DPDT双极双掷,4隔离电路 |
    | 机械寿命 | 每个位置2000次操作 |
    | 接触电阻 | 初始≤30mΩ,生命周期后≤100mΩ |
    | 绝缘电阻 | ≥5,000Mohms |
    | 介电强度 | 初始≥750V AC,生命周期后≥500V AC |
    | 额定电流 | 最大温升20℃时:5A, 4A, 3A |
    | 电容 | 2pF @ 1 MHz |
    | 工作温度范围 | -40°C至+85°C |
    | 存储温度范围 | -55°C至+85°C |

    产品特点和优势


    - 多样化的安装方式:提供凸起、凹陷摇杆及扳动式等多种操作模式。
    - 高可靠性:机械寿命高达2000次,接触电阻和绝缘电阻的指标优异。
    - 紧凑设计:适用于空间受限的应用场合。
    - 环保材料:使用无卤素材料制成,符合环保要求。
    - 多种标记选项:可按照客户需求进行个性化标识。

    应用案例和使用建议


    DIP开关常用于计算机主板上的跳线设置,以更改系统的配置;在工业控制系统中,通过切换不同电路实现不同的控制逻辑。例如,在一个自动化生产线控制系统中,可以通过切换DIP开关来改变机器的工作模式。为了确保开关的最佳性能,建议在焊接后至少等待三分钟再进行清洗,以避免对开关内部造成损害。

    兼容性和支持


    DIP开关具有广泛的兼容性,适用于大多数标准PCB设计。灰尔希尔公司提供了详尽的技术文档和支持服务,包括在线帮助和培训资源,确保用户能够充分利用产品功能。

    常见问题与解决方案


    - Q: 如何选择合适的DIP开关?
    - A: 根据所需控制的电路数量及具体应用环境来决定。
    - Q: 如何正确焊接?
    - A: 确保焊接温度在260°C以内,波峰焊处理时间不超过5秒,手动焊接温度不超过350°C。
    - Q: 清洗过程中需要注意什么?
    - A: 避免使用强溶剂清洗,推荐使用酒精或温和清洁剂。

    总结和推荐


    总体而言,灰尔希尔公司的DIP开关凭借其卓越的性能和广泛的应用领域,在电子设备制造商中享有良好的声誉。无论是对于初学者还是专业工程师来说,它都是一个值得信赖的选择。尽管价格可能略高于市场上其他同类产品,但其可靠性和性能足以证明其价值。因此,我强烈推荐使用这款产品。

76PSB10T参数

参数
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 22.86mm
电流额定值 150mA
电压额定值 30V(DC)
电气寿命 2000Cycles
长*宽*高 27.43mm(长度)*7.65mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

76PSB10T厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

76PSB10T数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 76PSB10T 76PSB10T数据手册

76PSB10T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 2.9362 ¥ 24.9577
1000+ $ 1.9158 ¥ 16.2843
2500+ $ 1.4688 ¥ 12.4848
5000+ $ 1.0404 ¥ 8.8434
库存: 92
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 998.3
