97C02ST

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 1.27mm 1000Cycles 25mA DIP 贴片安装 3.77mm(长度)*1.6mm(高度)
供应商型号: AV-A-GRH97C02ST
供应商: Avnet
标准整包数: 125

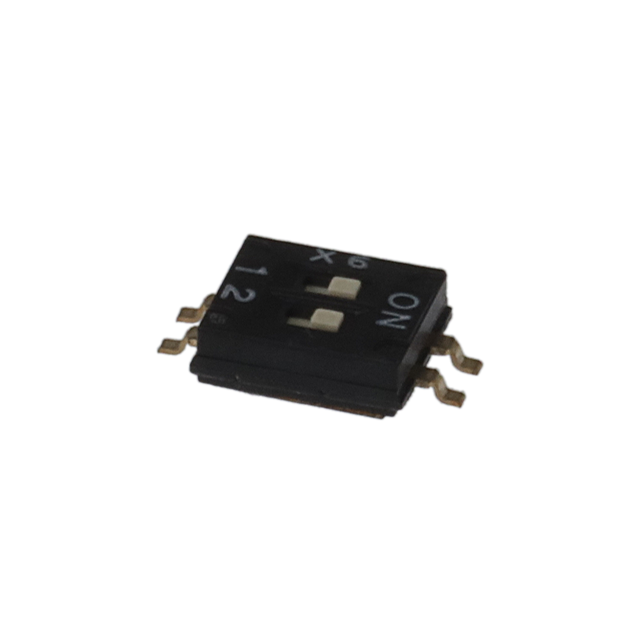

GRAYHILL 拨码开关 97C02ST

97C02ST概述

    电子元器件产品技术手册解析
    本文将对DIP开关(9系列)进行详细的分析,涵盖其基本介绍、技术参数、产品特点及优势、应用案例及使用建议、兼容性与支持,以及常见问题及其解决方案。通过这些信息,我们将为读者提供一个全面了解该产品的视角,并对其作出综合评价。

    1. 产品简介


    DIP开关(Dual Inline Package Switch),是一种通过机械开关实现电路通断功能的元器件,广泛应用于各种电子设备中。9系列的DIP开关属于半封装版本,具有体积小巧、易于拾放等特点。具体的应用领域包括但不限于笔记本电脑、手持式无线电设备、工业控制装置、光驱、蜂窝基站以及硬币找零机等。

    2. 技术参数


    以下是DIP开关(9系列)的关键技术规格:
    - 接触额定值:切换操作时的电流为25mA/24VDC;非切换状态下最大电流为100mA/50VDC。
    - 接触电阻:初始时不超过100mΩ。
    - 绝缘电阻:最小值为100MΩ(在100VDC条件下测量)。
    - 耐压强度:300Vac下持续一分钟无击穿。
    - 电容值:最大电容为5pF。
    - 机械性能:
    - 寿命:至少可达1000次循环。
    - 操作力:最大为500克。
    - 冲击测试:符合MIL-STD-202F标准,50g峰值加速度,方向性与重复性要求严格。
    - 振动测试:按照MIL-STD-202F标准,振动频率范围为10-55Hz,总时长6小时。
    - 工作温度范围:-40℃至+85℃。
    - 存储温度范围:-40℃至+85℃。

    3. 产品特点和优势


    - 低轮廓设计:高度仅为标准DIP开关的一半。
    - 多种配置选项:可选2、4、6、8和10个位置,满足不同需求。
    - 轻量化:减少质量有助于简化自动化装配过程。
    - 高可靠性:卓越的机械耐久性和电气稳定性确保长期运行。

    4. 应用案例和使用建议


    此型号DIP开关特别适合于空间受限的应用场合,如便携式电子设备、家用电器以及复杂的电子控制系统中。为了充分发挥其性能,建议在安装前仔细检查并清除所有残留物,以防止因接触不良导致的功能障碍。

    5. 兼容性和支持


    该产品采用半封装形式,兼容大多数标准PCB焊盘设计。制造商提供了详尽的包装说明,便于批量处理与分发。针对具体应用中的任何疑问或技术支持需求,可以联系制造商获取进一步的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关响应迟钝 | 检查是否有异物阻碍活动部件 |
    | 长期使用后接触不良 | 清理接触点并重新测试 |

    7. 总结和推荐


    总体来看,这款9系列DIP开关凭借其紧凑的设计、优异的性能表现和广泛的适用性,在众多同类产品中脱颖而出。它不仅能够有效节省空间,还具备出色的稳定性和可靠性,非常适合需要高密度安装的小型电子系统。因此,强烈推荐在相关项目中采用此款产品。

97C02ST参数

参数
机械寿命 1000Cycles
最大交流触点电压 -
引脚总间距 1.27mm
电流额定值 25mA
电压额定值 -
电气寿命 -
长*宽*高 3.77mm(长度)*1.6mm(高度)
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 管装

97C02ST厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

97C02ST数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 97C02ST 97C02ST数据手册

97C02ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 2.4298 ¥ 21.504
375+ $ 2.4087 ¥ 21.317
库存: 1750
起订量: 125 增量: 125
交货地:
最小起订量为:125
合计: ¥ 2688
