94HAB10RAT

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 10000Cycles 10000Cycles DIP 通孔安装
供应商型号: SR-94HAB10RAT
供应商: 海外现货
标准整包数: 24

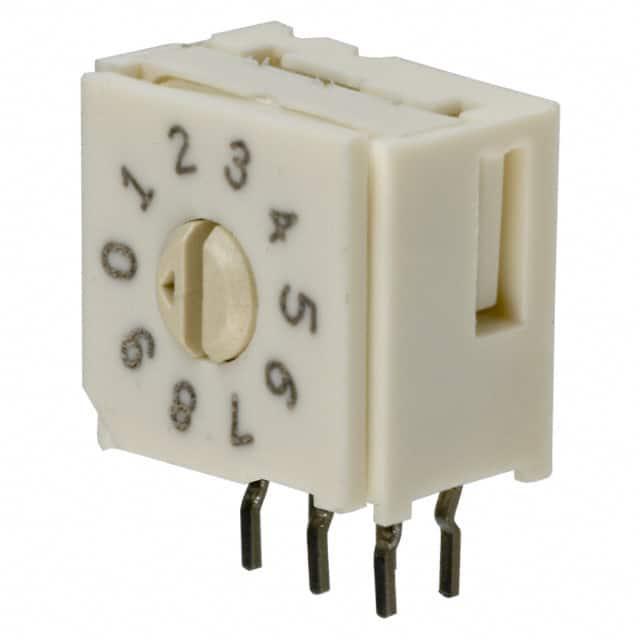

GRAYHILL 拨码开关 94HAB10RAT

94HAB10RAT概述


    产品简介


    产品类型:本产品是来自Grayhill公司的Series 94系列旋转DIP开关,适用于多种数字编码方式,包括八进制(8)、二进制编码十进制(10)和十六进制(16)。这些开关采用表面贴装或通孔式设计,具备密封结构,无需额外密封胶带。
    主要功能:能够提供标准输出和互补输出,可通过旋钮选择不同的状态。产品具有防尘防水能力,适用于工业控制、通信设备和其他需要高度可靠性的应用领域。
    应用领域:这些开关广泛应用于计算机、通讯设备、测试设备、自动化控制系统、家电遥控器等领域。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 开关电流: 30mA @ 30Vdc
    持续电流: 100mA @ 50Vdc |
    | 接触电阻 | 初始: 50毫欧姆
    寿命后: 150毫欧姆 |
    | 绝缘电阻 | 初始: 5000兆欧姆
    寿命后: 1000兆欧姆 |
    | 绝缘强度 | 初始: 500Vac RMS
    寿命后: 250Vac RMS |
    | 操作扭矩 | 初始: 2至6英寸盎司
    寿命后: 1.2英寸盎司最小 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -40°C 至 +85°C |

    产品特点和优势


    1. 密封结构:采用无密封胶带设计,防止污染和氧化,确保长期可靠性。
    2. 灵活安装:提供表面贴装和通孔式安装,适合各种板卡。
    3. 兼容性强:支持多种代码输出(八进制、二进制编码十进制、十六进制),可配置为标准或互补输出。
    4. 高可靠性:机械寿命高达10,000次操作,满足严格的应用要求。
    5. 环境适应性:宽广的工作温度范围和良好的抗振动、冲击性能。

    应用案例和使用建议


    应用案例
    这些旋转DIP开关在各种自动控制和测量系统中广泛应用。例如,在一个家用电器控制系统中,这些开关可以用于选择不同工作模式或设置不同的参数。
    使用建议
    - 在高温环境下使用时,注意确保符合高温要求的部件。
    - 安装过程中建议先进行预热处理,以减少焊接时的热冲击。
    - 确保电路设计合理,避免过载电流。

    兼容性和支持


    产品兼容多种包装形式(管装、编带和盘式封装),并且有多种适配安装类型(直角安装、直插式安装等)。供应商提供详尽的技术支持和售后服务,确保产品在实际应用中的稳定性和可靠性。

    常见问题与解决方案


    1. 接触不良
    - 解决方案:检查是否有污染物或磨损,必要时更换新的开关。
    2. 操作不顺畅
    - 解决方案:调整或清洁内部构件,确认是否安装正确。
    3. 温度过高导致故障
    - 解决方案:确认是否超出产品的工作温度范围,避免长时间在极限条件下使用。

    总结和推荐


    综合评估:Series 94系列旋转DIP开关具有广泛的适用性和强大的功能性,尤其在高可靠性要求的应用场合表现优异。其坚固的设计和多种配置选项使其成为市场上的一流选择。
    推荐使用:鉴于其出色的性能和可靠性,强烈推荐在需要高度可靠性的自动化控制、工业设备和通讯系统中使用该系列产品。

94HAB10RAT参数

参数
机械寿命 10000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 10000Cycles
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

94HAB10RAT厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

94HAB10RAT数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 94HAB10RAT 94HAB10RAT数据手册

94HAB10RAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ $ 6.1625 ¥ 52.5661
96+ $ 4.725 ¥ 40.3043
408+ $ 4.5875 ¥ 39.1314
1128+ $ 3.1625 ¥ 26.9761
8400+ $ 2.0125 ¥ 17.1666
库存: 1969
起订量: 72 增量: 24
交货地:
最小起订量为:24
合计: ¥ 1261.58
