94HAB16T

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 10000Cycles 10000Cycles DIP 通孔安装
供应商型号: 1608124
供应商: element14
标准整包数: 1
GRAYHILL 拨码开关 94HAB16T

94HAB16T概述


    产品简介

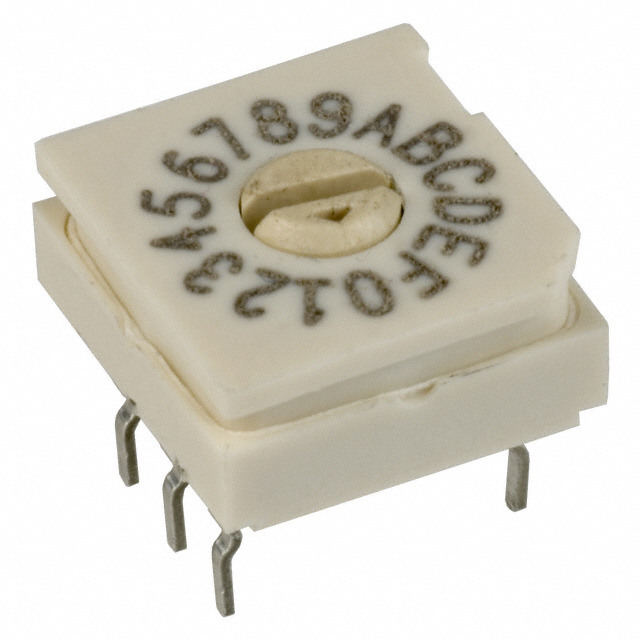

    Grayhill系列94旋转式DIP开关
    概述:
    Grayhill系列94旋转式DIP开关是一款多功能且可靠的产品,广泛应用于各类电子设备中。这类开关提供了多种编码方式(二进制编码、BCD编码和十六进制编码),适用于不同应用场景。开关设计坚固耐用,具备密封构造和多种安装方式(表面贴装或穿孔安装),适合各种PCB布局需求。
    应用领域:
    - 计算机系统
    - 测试设备
    - 工业控制系统
    - 通信设备
    - 家电控制板

    技术参数


    | 参数 | 规格 |

    | 封装方式 | 表面贴装(J-Lead、Gullwing)、穿孔安装(标准、直角) |
    | 输出代码 | 二进制(0-7)、BCD(0-9)、十六进制(0-F) |
    | 输出类型 | 标准输出、补码输出 |
    | 机械寿命 | 10,000次操作 |
    | 绝缘电阻 | 初始:5000兆欧最小,后期:1000兆欧最小 |
    | 接触电阻 | 初始:50毫欧最大,后期:150毫欧最大 |
    | 携带电流 | 100mA@50VDC |
    | 最大电流 | 30mA@30VDC,10,000次操作 |
    | 防水等级 | 240小时湿热循环,符合MIL-STD-202F要求 |
    | 温度范围 | 工作温度:-40°C至+85°C,储存温度:-40°C至+85°C |

    产品特点和优势


    1. 密封构造:无须额外的密封带,提升了产品的防水防尘能力。
    2. 多种安装方式:支持表面贴装和穿孔安装,兼容性高,方便工程师进行布局设计。
    3. 多种输出代码:提供二进制、BCD和十六进制输出选项,满足不同应用需求。
    4. 高耐久性:机械寿命可达10,000次操作,确保长期稳定性。
    5. 金镀层接触点:提高信号传输的可靠性,延长使用寿命。

    应用案例和使用建议


    应用案例:
    - 测试仪器:在测试仪器中用于选择不同测试模式。
    - 工业控制面板:在自动化控制系统中作为输入装置,选择不同的控制参数。
    - 家用电器:用于调整家电的工作状态,如设定工作模式、温度等。
    使用建议:
    1. 选择合适的输出代码:根据具体应用需求选择标准输出或补码输出,以实现最合适的编码效果。
    2. 合理规划PCB布局:根据产品安装方式选择适当的PCB布局方式,避免焊接不良导致的失效。
    3. 注意防护措施:考虑到产品可能接触到的恶劣环境,确保安装位置远离潜在的水源或污染物。

    兼容性和支持


    - 兼容性:产品可与标准的PCB安装设备兼容,易于集成到现有系统中。
    - 技术支持:Grayhill公司提供全面的技术支持和售后服务,用户可通过电话、邮件等方式获取帮助。产品遵循RoHS合规要求,确保环保标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关在使用时产生噪声 | 检查安装是否稳固,必要时重新紧固螺丝。 |
    | 信号不稳定 | 确认接触点是否清洁,使用压缩空气清除异物。 |
    | 开关转动不顺畅 | 检查是否有异物阻碍,适当添加润滑剂。 |
    | 接触电阻过大 | 检查连接是否松动,必要时更换开关。 |

    总结和推荐


    综上所述,Grayhill系列94旋转式DIP开关凭借其坚固耐用的设计、多样化的输出选项和广泛的应用范围,非常适合需要高度稳定性和灵活性的应用场合。其独特的设计和优越的性能使其在市场上具有很强的竞争优势。对于需要高性能和高可靠性的电子产品,推荐使用此款开关。

94HAB16T参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

94HAB16T厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

94HAB16T数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 94HAB16T 94HAB16T数据手册

94HAB16T封装设计

查看详情并下载
Symbol
Footprint
3D Model
