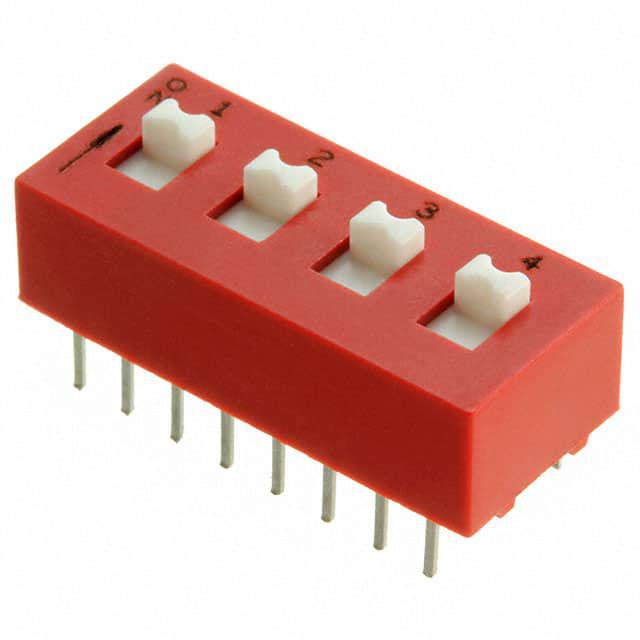

78F04T

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 2000Cycles 2000Cycles 150mA DIP 通孔安装 22.35mm(长度)*8mm(高度)
供应商型号: AV-A-GRH78F04T
供应商: Avnet
标准整包数: 12
GRAYHILL 拨码开关 78F04T

78F04T概述


    产品简介


    系列78B DIP开关是一款带有直角选项的通孔双列直插式开关(DIP Switch),适用于各种电子设备。此系列产品具有易于操作、电路可靠及广泛的应用范围等特点。主要用途包括电信通信、计算机及其外围设备、仪器仪表以及控制系统等领域。

    技术参数


    | 类别 | 参数 |

    | 机械寿命 | 每个开关可达2,000次操作 |
    | 操作温度范围 | -40°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +85°C |
    | 振动测试 | 符合MIL-STD-202F标准,测试条件B,1毫秒开闭(允许10毫秒) |
    | 冲击测试 | 符合MIL-STD-202F标准,测试条件A,1毫秒(允许10次) |
    | 电气寿命 | 每个开关可达10,000次操作 |
    | 非切换额定值 | 100mA, 50VDC |
    | 切换额定值 | SPST电路,最大150mA, 30VDC;最小10mA, 50mVDC |
    | 接触电阻 | 初始时最大30mΩ |
    | 绝缘电阻 | 使用100VDC时,最小5,000MΩ |
    | 耐压强度 | 750VAC持续1分钟 |
    | 电容值 | 最大2pF |

    产品特点和优势


    系列78B DIP开关以其卓越的设计脱颖而出。它提供了多种位置选择(1至12位),并支持密封版本,以满足更严苛的工作环境需求。此外,其金镍镀层触点和环氧树脂灌封材料进一步提高了产品的耐用性和可靠性。这种设计使得该产品在高震动、高温环境下仍能保持稳定的性能表现。

    应用案例和使用建议


    该产品广泛应用于电信设备、计算机接口板、测量仪器等领域。例如,在电信领域,这些开关可用于配置网络设备参数;在工业控制中,则可用作紧急停止按钮的一部分。对于需要频繁更换配置的应用场合,建议定期检查接线端子是否牢固,确保长期运行稳定性。

    兼容性和支持


    该系列DIP开关与市场上大多数主流电子系统兼容。制造商提供全面的技术文档和支持服务,包括焊接指导和清洁处理建议,有助于客户更好地集成和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关动作不灵活 | 检查是否存在物理阻塞或润滑不足 |
    | 接触不良 | 确保焊接质量良好,必要时重新焊接 |
    | 温度适应性差 | 确认工作环境未超出产品规定的温度范围 |

    总结和推荐


    总体而言,“系列78B DIP开关”凭借其高可靠性和广泛的适用性成为一款值得信赖的产品。无论是用于专业仪器还是消费电子产品,都能胜任复杂的使用场景。强烈推荐给那些寻求高性能且易于维护的电子元器件的工程师和技术人员。
    如果您正在寻找一款兼具多功能性和耐用性的DIP开关,那么“系列78B”无疑是一个理想的选择。

78F04T参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 150mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
长*宽*高 22.35mm(长度)*8mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

78F04T厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

78F04T数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 78F04T 78F04T数据手册

78F04T封装设计

查看详情并下载
Symbol
Footprint
3D Model
