首页  >  产品百科  >  78B02SRAT

78B02SRAT

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 2000Cycles 10000Cycles 150mA DIP 通孔安装 7.11mm(长度)*9.64mm(高度)
供应商型号: N-78B02SRAT
供应商: 云汉优选
标准整包数: 1

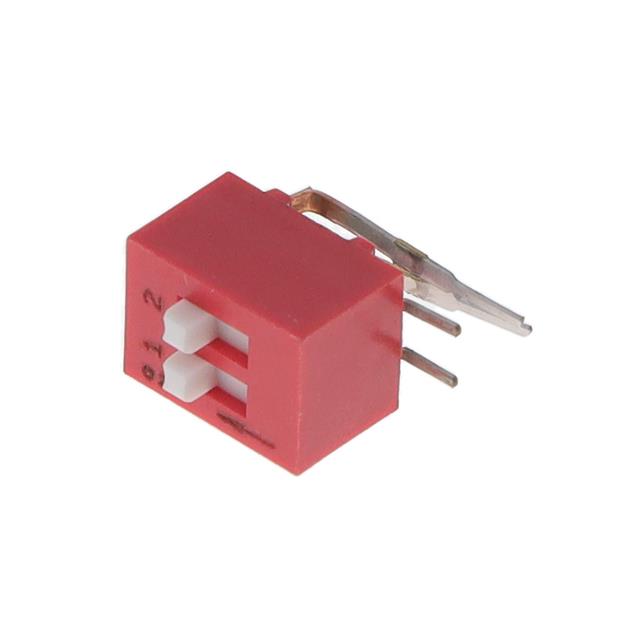

GRAYHILL 拨码开关 78B02SRAT

78B02SRAT概述


    产品简介


    78B系列右角选项通孔拨动开关
    产品类型: 右角选项通孔拨动开关
    主要功能: SPST电路,易访问
    应用领域: 通信设备、计算机及外设、仪器控制等

    技术参数


    机械参数:
    - 操作寿命:每个开关2000次操作
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +85°C
    - 振动测试:符合MIL-STD-204,测试条件B,1ms开闭(允许10ms)
    - 冲击测试:符合MIL-STD-202F方法21,测试条件A,1ms(允许10ms)
    电气参数:
    - 电气寿命:每个开关10000次操作
    - 额定电压/电流:24VDC,25mA
    - 非切换额定值:100mA,50VDC
    - 切换额定值:150mA,30VDC;10mA,50mVDC
    - 接触电阻:初始最大30mΩ
    - 绝缘电阻:(100VDC)最小5000MΩ
    - 绝缘强度:750VAC/1分钟
    - 容量:最大2pF

    产品特点和优势


    - 易于访问: 开关位置易于操作,方便用户快速调整。
    - 高可靠性: 机械和电气寿命均较高,适用于长时间运行。
    - 多种配置: 提供1至12个位置可选,适应不同的应用场景。
    - 密封版本: 适合于恶劣环境使用,保证长期稳定运行。
    - 兼容性强: 具有较强的抗振动和冲击能力,适应各种复杂工作环境。

    应用案例和使用建议


    应用案例:
    - 在电信设备中用于配置网络参数。
    - 在计算机及外设中作为扩展端口的控制开关。
    - 在仪器仪表中作为特定功能的切换装置。
    使用建议:
    - 确保安装时严格按照手册中的步骤进行,特别是焊接和清洁过程。
    - 使用水/洗涤剂或其他推荐的溶剂进行清洁,避免使用不推荐的溶剂如丙酮和二氯甲烷。
    - 手工焊接时使用功率不超过30W的电烙铁,确保焊接温度控制在608°F(320°C)左右,时间约2秒。

    兼容性和支持


    兼容性:
    - 本产品可与其他标准通孔电子元器件兼容,适配市面上常见的电路板布局。
    - 封装材料采用耐高温塑料和环氧树脂,确保与其他材料的良好相容性。
    支持信息:
    - 厂商提供详细的焊接和清洁指南,参考Grayhill Dip Switch Processing Information, Bulletin 1234获取最新的加工信息。
    - 如有疑问或需要技术支持,可通过电话(708-354-1040)或邮件联系厂商。

    常见问题与解决方案


    常见问题:
    1. 开关接触不良:
    解决方案: 检查接触点是否有氧化或污染,使用推荐的清洁剂进行清洗,确保接触良好。

    2. 焊接过程中出现虚焊:
    解决方案: 调整焊接温度和时间,遵循推荐的手工焊接步骤,确保焊接质量。
    3. 安装后无法正常操作:
    解决方案: 检查安装位置和方向是否正确,确保开关安装到位且无误。

    总结和推荐


    产品总结:
    - 优点: 高可靠性和易操作性,适用范围广泛,特别适合于复杂的工作环境。
    - 不足: 价格相对较高,但考虑到其优异的性能,性价比依然很高。
    推荐:
    - 强烈推荐在需要高可靠性和耐用性的场合使用此拨动开关。对于对机械和电气稳定性要求较高的应用尤为合适。

78B02SRAT参数

参数
电流额定值 150mA
电压额定值 -
电气寿命 10000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
长*宽*高 7.11mm(长度)*9.64mm(高度)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

78B02SRAT厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

78B02SRAT数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 78B02SRAT 78B02SRAT数据手册

78B02SRAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.2012 ¥ 27.2102
1000+ $ 2.1218 ¥ 18.0353
库存: 2065
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 952.35
