首页  >  产品百科  >  94HCB08T

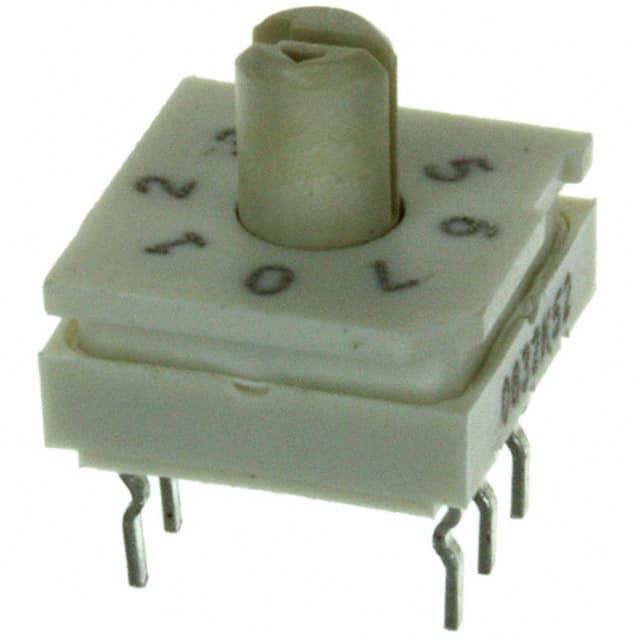

94HCB08T

产品分类: 拨码开关
厂牌: GRAYHILL
产品描述: 10000Cycles 10000Cycles DIP 通孔安装
供应商型号: AV-A-GRH94HCB08T
供应商: Avnet
标准整包数: 27
GRAYHILL 拨码开关 94HCB08T

94HCB08T概述

    Grayhill Rotary DIP Switches – Series 94H 技术手册解析

    产品简介


    Grayhill 的系列 94H 旋转式 DIP 开关(Rotary DIP Switches)是一款广泛应用于嵌入式系统和电路设计中的关键电子元器件。此系列产品通过提供标准的八进制(Octal)、二进制编码十进制(BCD)及十六进制(Hexadecimal)代码输出,适用于需要高精度切换的应用场合。主要功能包括模拟多位二进制输入信号、控制电路中的开关状态等,广泛应用于通信设备、工业自动化、医疗设备、消费电子产品等领域。

    技术参数


    以下为系列 94H 的核心技术规格和参数:
    | 参数名称 | 规格范围 | 单位 |
    |
    | 输出码类型 | 八进制(Octal)、BCD(十进制)、十六进制(Hexadecimal) | - |
    | 最大切换电流(Make-and-Break) | 30 mA | mA |
    | 最大承载电流(Carrying) | 100 mA | mA |
    | 接触电阻(初始值) | 50 毫欧(mΩ) | 欧姆 |
    | 绝缘电阻(Initial) | 5000 欧姆最小 | 欧姆 |
    | 绝缘电阻(After Life) | 1000 欧姆最小 | 欧姆 |
    | 介质强度(Initial) | 500 Vac RMS | 伏特 |
    | 介质强度(After Life) | 250 Vac RMS | 伏特 |
    | 机械寿命 | 10,000 次操作 | 次 |
    | 工作温度范围 | -40°C 至 +85°C | °C |

    产品特点和优势


    1. 密封结构:无需胶带密封即可实现防尘防水,适合恶劣环境下的稳定运行。
    2. 安装方式灵活:提供表面贴装(Surface Mount)和通孔安装(Thru-Hole)两种选项,适应不同的PCB设计需求。
    3. 多种颜色编码:提供标准和互补色编码选项,便于识别和调试。
    4. 宽泛工作条件:能在极端温度环境下稳定运行,同时具备良好的抗振动和冲击能力。
    5. RoHS 合规:符合环保标准,确保产品绿色生产。

    应用案例和使用建议


    系列 94H 旋转式 DIP 开关适用于需要多位置配置的应用场景,例如数字信号的拨码设置、地址选择和设备模式配置等。建议在高温、潮湿或振动环境中使用时配合适当的防护措施以确保长期可靠运行。此外,可通过调整安装方向和终端位置,优化其在复杂电路布局中的表现。

    兼容性和支持


    本产品与各种主流 PCB 布局和焊锡工艺高度兼容,适用于主流的工业自动化平台和设备。Grayhill 提供详尽的技术支持文档和本地化的销售服务网络,帮助客户解决产品使用中的各类问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻增大 | 确保焊接质量良好,清洁接触点 |
    | 无法正常切换位置 | 检查安装角度和力矩是否符合要求 |
    | 开关寿命不足 | 避免频繁超负荷切换 |

    总结和推荐


    总体而言,Grayhill 的系列 94H 旋转式 DIP 开关凭借其卓越的耐用性和灵活性,在工业级应用中表现出色。其在高温、高振动环境下的稳定性以及丰富的功能选项,使其成为众多电子工程师的理想选择。强烈推荐给需要高可靠性与多样化输出组合的应用场景。对于希望提高电路设计灵活性和稳定性的用户,这款产品无疑是一个极佳的选择。

94HCB08T参数

参数
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 10000Cycles
机械寿命 10000Cycles
最大交流触点电压 -
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

94HCB08T厂商介绍

Grayhill 是一家全球性的电子组件制造商,专注于为工业、医疗、交通和商业市场提供定制的控制解决方案。公司成立于1947年,总部位于美国伊利诺伊州的芝加哥。

Grayhill 的主营产品包括:

1. 人机界面(HMI)解决方案:包括触摸屏显示器、按键开关和旋钮等,用于实现设备与用户之间的交互。

2. 控制面板:提供定制的控制面板,集成多种控制元件,以满足特定应用的需求。

3. 电子控制单元(ECU):设计用于各种电子设备的控制单元,包括汽车、工业机械等。

4. 传感器和开关:提供多种传感器和开关产品,用于监测和控制设备状态。

5. 定制解决方案:根据客户的具体需求,提供定制化的电子组件和系统。

Grayhill 的优势在于:

- 定制化服务:能够根据客户的具体需求提供定制化的解决方案。
- 技术创新:持续投入研发,以保持技术领先。
- 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
- 全球服务网络:在全球范围内提供销售和服务支持,以满足不同地区客户的需求。

Grayhill 的产品广泛应用于汽车、工业自动化、医疗设备、交通系统等多个领域,以其高性能和可靠性获得了市场的广泛认可。

94HCB08T数据手册

厂牌 PDF简要描述 下载
GRAYHILL 拨码开关 GRAYHILL 94HCB08T 94HCB08T数据手册

94HCB08T封装设计

查看详情并下载
Symbol
Footprint
3D Model
