iH2603B(2S)

产品分类: 晶振配件
产品描述: SMD封装,有ROHS报告,SMD封装,有ROHS报告,用于改善DT-26 封装的圆柱形晶振 (如 32.768kHz) 的加工工艺,提高加工效率及晶体使用可靠性
供应商型号: SG-IH2603B(2S)
供应商: 国内现货
标准整包数: 2500

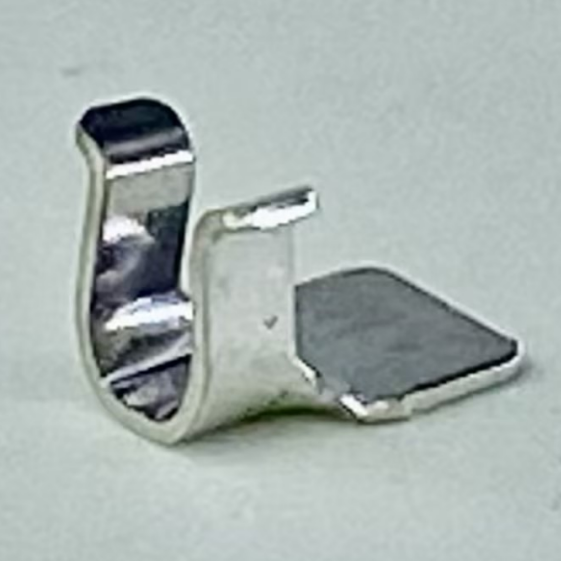

IRDOPTO/深圳艾锐达光电 晶振配件 iH2603B(2S)

iH2603B(2S)概述

    电子元器件技术手册

    产品简介


    本手册详细介绍了一款由深圳市艾锐达光电有限公司生产的石英晶体固定座——H2603B(2S)。该产品专门用于改善圆柱形φ2×6封装石英晶体(例如32.768kHz)的加工工艺,以提高加工效率和晶体的使用可靠性。通过创新的设计,该产品已经获得了国家专利授权(专利号:ZL 2013 2 0571186.7)。

    技术参数


    - 产品类型: 石英晶体固定座
    - 尺寸: φ2×6 mm(外径2mm,高度6mm)
    - 型号: H2603B(2S)
    - 专利号: ZL 2013 2 0571186.7
    - 材料: 磷铜C5191,表面镀亮锡
    - 载带尺寸: 2500PCS/盘
    - 推荐焊盘尺寸: 请参见手册中推荐焊盘尺寸的具体数据

    产品特点和优势


    - 高可靠性:采用贴片封装和卡合工艺,提高了晶体焊接环节的生产效率。
    - 良好的导电性和机械性能:磷铜C5191材料具有优良的导电性、延展性、耐腐蚀和耐磨损能力,确保了稳定的接触性能。
    - 防止变形和松动:避免了传统导线箍加工工艺可能导致的变形和松紧不适问题,降低了因震动引起的损坏风险。
    - 高效焊接:减少了焊接时烙铁的停留时间,有效避免了高温对晶体的损害。
    - 简化接地工艺:避免了传统胶合加工工艺可能导致的接地不良问题。

    应用案例和使用建议


    该产品适用于各种需要高精度石英晶体的场合,如通信设备、医疗仪器、消费电子产品等。根据手册中的组装流程图,推荐焊盘尺寸及焊接方向:
    - 组装流程图:
    1. 晶体座贴片
    2. 晶体座回流焊
    3. 晶体插件
    4. 晶体卡合
    5. 晶体脚焊接
    务必按照《iH2603B(2S)石英晶体固定座 SMT 焊接工艺说明 V1.5》进行操作,确保正确的安装和焊接。

    兼容性和支持


    该产品与市面上常见的石英晶体具有良好的兼容性,可以方便地集成到现有电路板中。制造商提供了详细的安装指南和技术支持,确保用户能够顺利完成安装和调试。

    常见问题与解决方案


    - 问题1: 晶体焊接过程中出现虚焊现象。
    - 解决方案: 确保推荐焊盘尺寸符合要求,正确执行回流焊工艺。
    - 问题2: 晶体座与PCB板接触不良。
    - 解决方案: 检查晶体座是否按照手册中的推荐焊盘尺寸安装,并确保晶体座与PCB之间的接触面干净无污染。

    总结和推荐


    总体来看,H2603B(2S)石英晶体固定座是一款具备高可靠性和高效焊接特性的产品。它在提高加工效率和晶体使用寿命方面表现出色。我们强烈推荐此产品给需要高性能石英晶体的用户,特别是在通信、医疗和消费电子领域。
    希望以上内容能帮助您更好地了解和使用H2603B(2S)石英晶体固定座。如果您有任何疑问,欢迎联系我们的技术支持团队。

iH2603B(2S)厂商介绍

iRdopto公司是一家专注于研发和生产工业用光学检测设备的高科技企业。公司主营产品包括:1. 视觉检测系统,用于自动化生产线上的产品缺陷检测和质量控制;2. 3D测量系统,用于精密加工和制造过程中的尺寸测量和形位误差检测;3. 机器视觉软件,提供图像处理和分析工具,以支持各种视觉检测任务。

iRdopto的产品广泛应用于电子制造、汽车制造、半导体、医疗设备、****等行业。其优势在于:

1. 高精度:采用先进的光学成像技术和算法,确保检测结果的准确性。
2. 高速度:优化的硬件配置和软件算法,实现快速的图像采集和处理。
3. 易用性:用户友好的操作界面和强大的自定义功能,降低使用门槛。
4. 稳定性:严格的质量控制和测试流程,确保设备的长期稳定运行。
5. 定制化:根据客户需求提供定制化的解决方案,满足特定应用场景的需求。

iH2603B(2S)数据手册

厂牌 PDF简要描述 下载
IRDOPTO/深圳艾锐达光电 晶振配件 IRDOPTO/深圳艾锐达光电 iH2603B(2S) iH2603B(2S)数据手册

iH2603B(2S)封装设计
