AXS-4918-02-11

产品分类: 晶振配件
厂牌: ABRACON
产品描述:
供应商型号: N-AXS-4918-02-11
供应商: 云汉优选
标准整包数: 1
ABRACON 晶振配件 AXS-4918-02-11

AXS-4918-02-11概述


    产品简介

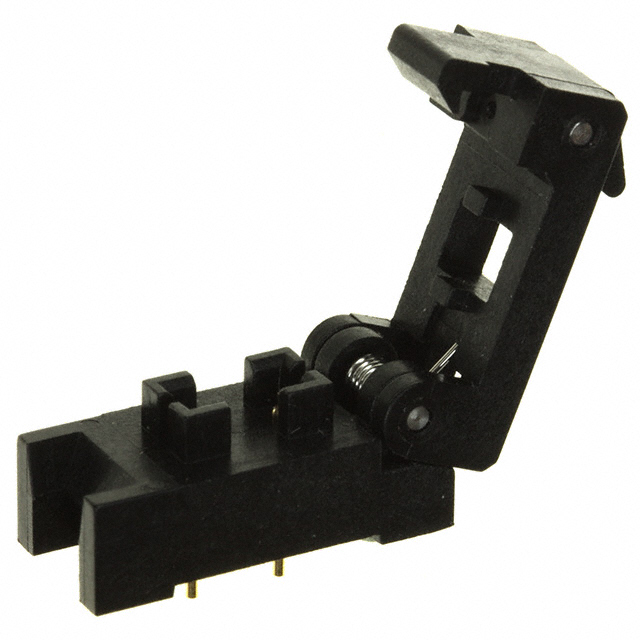

    产品名称:晶体测试与烧录插座(AXS-4918-02-11)

    产品类型:该产品是一款用于测试频率控制装置的高精度测试插座,适用于4.9x1.8毫米的两脚晶体封装。

    主要功能:设计阶段组件工程评估,供应商对比测试,高温老化板测试,原型制作等。产品具有精准可靠测试频率控制装置的能力,并且接触力设计合理以避免测量误差。

    应用领域:广泛应用于设计开发阶段、生产测试和质量控制等领域。特别适合于对晶体频率进行精确测量的应用场合。


    技术参数




    - 产品型号:AXS-4918-02-11
    - 兼容尺寸:适用于4.9 x 1.8 x 0.9mm的晶体封装。
    - 接触力:设计理想以避免测量误差。
    - 最高温度范围:-30°C ~ +150°C
    - 认证标准:符合ISO 9001 / QS 9000认证
    - 尺寸:具体尺寸见附图


    产品特点和优势




    1. 精准可靠测试:能够准确测量和测试频率控制装置。
    2. 便于操作:采用蝴蝶夹式设计,易于打开和关闭。
    3. 高质量接触:使用镀金弹簧针(POGO Pin),保证长时间使用后的接触可靠性。
    4. 宽温范围:可承受从-30°C到+150°C的工作温度,适合多种极端环境下的测试需求。


    应用案例和使用建议




    应用案例:
    - 供应商比较测试:在选择供应商时,可以利用此测试插座对不同供应商提供的晶体进行准确的性能对比测试。
    - 高温老化测试:在进行高温老化试验时,可以将晶体放入此插座中,确保测试的准确性。

    使用建议:
    - 确保插座安装在稳固且水平的工作台上,以防止测试过程中因振动导致测试误差。
    - 在使用前检查并清洁插座内部,确保无杂质或异物影响接触效果。
    - 定期进行维护,例如检查弹簧针的磨损情况,必要时更换新的弹簧针。


    兼容性和支持




    兼容性:该产品与行业标准的频率控制封装完全兼容。推荐与ABS10系列的表面贴装晶体一起使用,以获得最佳效果。

    支持服务:ABRACON公司提供全面的技术支持和售后服务。如果遇到任何问题,可以通过其官方网站上的联系方式寻求帮助。


    常见问题与解决方案




    1. 问题:测量结果不稳定。
    解决方案:检查插座内的接触针是否磨损,必要时更换新的接触针。

    2. 问题:测试温度过高导致损坏。
    解决方案:确保测试环境温度不超过规定的最高值(150°C),并使用适当的散热措施。

    3. 问题:插座在多次使用后失效。
    解决方案:定期检查并清洁插座内部,保持其良好的工作状态。如果发现损坏严重,及时更换新插座。


    总结和推荐




    综上所述,AXS-4918-02-11晶体测试与烧录插座以其精准可靠的测试能力、简便的操作方式和广泛的适用温度范围,在设计开发、生产和质量控制等领域具有显著优势。无论是初次测试还是进行多次验证,这款产品都能提供令人满意的表现。我们强烈推荐使用这款插座来确保晶体测试的准确性和可靠性。

AXS-4918-02-11参数

参数
长*宽*高 4.9mm(长度)*1.8mm(宽度)
零件状态 在售
包装方式 盒装,散装

AXS-4918-02-11厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AXS-4918-02-11数据手册

厂牌 PDF简要描述 下载
ABRACON 晶振配件 ABRACON AXS-4918-02-11 AXS-4918-02-11数据手册

AXS-4918-02-11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ $ 20.3202 ¥ 172.7217
14+ $ 19.3846 ¥ 164.7691
25+ $ 18.105 ¥ 153.8925
库存: 25
起订量: 6 增量: 1
交货地:
最小起订量为:6
合计: ¥ 1036.33
