1107741

产品分类: 晶振配件
厂牌: ARIES ELECTRONICS
产品描述: Aries Electronics 振荡器插座 IC插座, 14触点, DIL封装, 15.24mm节距, 2行, 母座
供应商型号: ET-1674802
供应商: 海外现货
标准整包数: 1

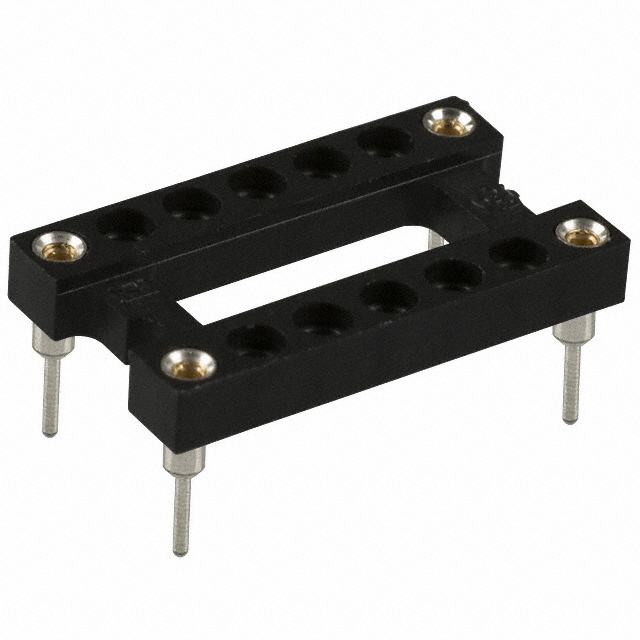

ARIES ELECTRONICS 晶振配件 1107741

1107741概述

    振荡器插座(Oscillator Sockets)技术手册

    产品简介


    振荡器插座是一种用于安装标准振荡器封装(如晶体振荡器)的专用连接件。它们广泛应用于通信设备、计算机系统、消费电子和其他需要精确时钟信号的电子产品中。Aries提供标准产品及定制设计服务,可根据客户的具体需求调整材料、电镀、尺寸和配置。

    技术参数


    以下为振荡器插座的主要技术规格和性能参数:
    - 型号与包装
    - 1107741: 14 Pin (锡壳/金夹)
    - 1107741-TL: 14 Pin (锡铅壳/金夹)
    - 1108800: 8 Pin (锡壳/金夹)
    - 1108800-TL: 8 Pin (锡铅壳/金夹)
    - 外壳材料:黑色UL 94V-0玻璃填充4/6尼龙。
    - 插针材质:黄铜合金360半硬质,符合UNS C36000 ASTM-B16-00标准。
    - 插针电镀:200μm(5.08μm)锡层(ASTM B545 Type 1)覆盖在100μm(2.54μm)镍层(SAE-AMS-QQ-N-290)上。
    - 接触部分材质:铍铜合金C17200,符合ASTM-B194-01标准。
    - 接触电镀:10μm(0.25μm)金层(MIL-G-45204)覆盖在50μm(1.27μm)镍层(SAE-AMS-QQ-N-290)上。
    - 电流额定值:3安培。
    - 工作温度范围:-221°F(-105°C)到+221°F(+105°C)。
    - 插入力:每针180克;拔出力:每针90克;保持力:每针140克;基于直径0.018英寸(0.46mm)测试导线。
    - 适用导线:直径0.015至0.025英寸(0.38至0.64mm),长度0.100至0.146英寸(2.54至3.71mm)。

    产品特点和优势


    1. 兼容性强:适用于14脚和8脚的振荡器封装。
    2. 设计灵活:可进行端对端或侧对侧堆叠,便于布线和组装。
    3. 耐用性高:采用高强度材料,确保长期稳定工作。
    4. 易于插拔:具有4指状夹持接触点,确保可靠接触并降低插拔力。

    应用案例和使用建议


    - 应用案例:这些插座广泛用于各类通讯设备、服务器、交换机、路由器和便携式电子设备中,以确保信号的稳定传输。
    - 使用建议:建议使用直径0.030±0.002英寸(0.76±0.05mm)的PCB孔径进行焊接。确保焊盘面积足够大,以增强焊接强度。

    兼容性和支持


    - 兼容性:兼容各种标准振荡器封装,能够满足大多数应用场景的需求。
    - 支持:Aries提供技术支持和维护服务,客户可以通过电话((215) 781-9956)或电子邮件(info@arieselec.com)联系。

    常见问题与解决方案


    - Q: 插入力过高怎么办?
    - A: 可能是插针磨损或变形导致。请检查插针状态,必要时更换新插针。

    - Q: 拔出力过低怎么办?
    - A: 检查是否有氧化物或杂质影响接触。可清洁插针和接触点,必要时重新镀层。

    总结和推荐


    振荡器插座在电子设备中起着关键作用,特别是在高精度要求的应用中。Aries的产品以其优秀的电气性能、可靠的机械结构和多样的定制选项,在市场上具有较强的竞争力。我们强烈推荐使用Aries的振荡器插座,尤其是对于需要高稳定性、高精度时钟信号的应用场景。
    通过以上分析可以看出,Aries的振荡器插座无论是在产品规格还是应用场景上都表现出色,具备较强的市场竞争力。无论是普通消费者还是专业工程师,都可以信赖这款产品。

1107741参数

参数
通用封装 DIL
安装方式 通孔安装
零件状态 在售
包装方式 管装
