1108800

产品分类: 晶振配件
厂牌: ARIES ELECTRONICS
产品描述: Conn DIP Socket SKT 8 POS 7.62mm Solder ST Thru-Hole
供应商型号: ET-1674801
供应商: 海外现货
标准整包数: 1

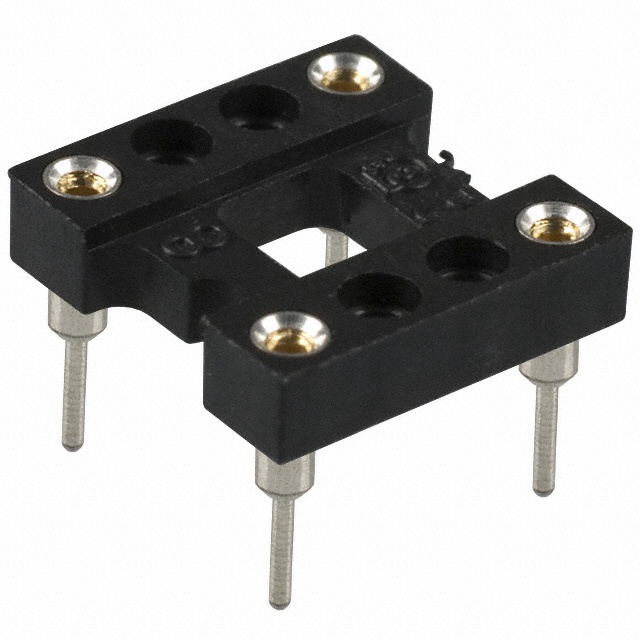

ARIES ELECTRONICS 晶振配件 1108800

1108800概述


    产品简介


    Oscillator Sockets(振荡器插座)
    振荡器插座是一种用于安装标准振荡器模块的插座。Aries公司专注于定制设计和生产,除了标准产品外,还可根据客户的需求提供特殊材料、电镀、尺寸和配置的产品。本文档将介绍两款不同的振荡器插座:1107741 和 1108800,它们分别适用于14针和8针的振荡器。

    技术参数


    - 型号:
    - 1107741:14针(锡壳/金夹)
    - 1107741-TL:14针(锡铅合金壳/金夹)
    - 1108800:8针(锡壳/金夹)
    - 1108800-TL:8针(锡铅合金壳/金夹)
    - 外壳材质:
    - 黑色UL 94V-0玻璃填充4/6尼龙。
    - 引脚材质:
    - 砖合金360半硬质,符合ASTM-B16-00 UNS C36000。
    - 引脚电镀:
    - 引脚表面镀200微米(5.08微米)的锡,最低厚度100微米(2.54微米)镍,符合ASTM B545 Type 1和SAE-AMS-QQ-N-290。
    - 接触件材质:
    - 四触点金夹,由铍铜合金UNS C17200制成,符合ASTM-B194-01。
    - 接触电镀:
    - 接触件表面镀10微米(0.25微米)金,最低厚度50微米(1.27微米)镍,符合MIL-G-45204和SAE-AMS-QQ-N-290。
    - 电流承载能力:
    - 3安培。
    - 工作温度范围:
    - -221°F至105°C(-140°C至40.6°C)。
    - 插入力、拔出力和保持力:
    - 插入力:每针180克;拔出力:每针90克;保持力:每针140克(测试线直径0.018英寸/0.46毫米)。
    - 适用引线尺寸:
    - 直径0.015至0.025英寸(0.38至0.64毫米),长度0.100至0.146英寸(2.54至3.71毫米)。
    - PCB孔径建议:
    - 建议PCB孔径为0.030 ± 0.002英寸(0.76 ± 0.05毫米)。

    产品特点和优势


    - 多功能设计:适用于14针和8针的振荡器模块,具有较强的兼容性。
    - 机械可插拔性:可以进行端到端或侧向堆叠,便于集成到不同结构中。
    - 高可靠性接触件:四触点设计,确保稳定的电气连接。
    - 良好的热稳定性:工作温度范围宽广,适应各种环境。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于安装振荡器模块,以确保信号的稳定传输。
    - 仪器仪表:应用于精密仪器,确保测量精度。
    - 消费电子:应用于便携式设备,如智能手机、平板电脑等,确保设备的正常运行。
    使用建议:
    - 在安装时,请确保引脚对准,避免误插。
    - 使用合适的工具进行插拔操作,避免损坏引脚。
    - 保持振荡器插座的清洁,以确保最佳的电气连接性能。

    兼容性和支持


    - 与标准的14针和8针振荡器模块完全兼容。
    - 提供详细的技术支持和售后服务,确保客户的使用无忧。

    常见问题与解决方案


    1. 插入力过大:
    - 检查引脚是否对准,调整PCB孔径大小,以减小插入力。
    2. 接触不良:
    - 清理引脚表面的污垢或氧化物,确保引脚表面干净。
    3. 安装不稳固:
    - 确保正确使用适当的安装工具,避免过度施力。

    总结和推荐


    总体评价:
    - 振荡器插座以其稳定可靠的性能、广泛的适用范围和优秀的制造工艺,成为众多应用领域的首选。
    - 适合于通信设备、仪器仪表、消费电子等多个领域,能够满足不同的使用需求。
    - 提供良好的技术支持和售后保障,确保用户在使用过程中的顺畅体验。
    推荐:
    - 我们强烈推荐此产品,特别是对于那些需要高性能、高可靠性的场合。

1108800参数

参数
长*宽*高 7.62mm(长度)*4.19mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

1108800厂商介绍

Aries Electronics是一家领先的电子制造服务(EMS)提供商,专注于为客户提供从设计、制造到测试的全方位电子解决方案。公司主营产品分类包括:

1. 印刷电路板(PCB)组装:提供单面、双面及多层PCB组装服务。
2. 表面贴装技术(SMT):采用先进的自动化设备进行高精度的SMT组装。
3. 插件(THT)组装:提供传统的通孔插装服务。
4. 测试与验证:包括功能测试、性能测试和可靠性测试,确保产品质量。
5. 定制解决方案:根据客户需求提供定制化的电子制造服务。

Aries Electronics的产品广泛应用于以下领域:

- 通信设备
- 工业控制
- 医疗设备
- 消费电子
- 汽车电子

Aries Electronics的优势在于:

- 高度自动化的生产流程,提高生产效率和降低成本。
- 严格的质量控制体系,确保产品可靠性和一致性。
- 灵活的定制服务,满足不同客户的特定需求。
- 强大的研发能力,支持客户产品的持续创新和技术升级。

1108800数据手册

厂牌 PDF简要描述 下载
ARIES ELECTRONICS 晶振配件 ARIES ELECTRONICS 1108800 1108800数据手册

1108800封装设计

查看详情并下载
Symbol
Footprint
3D Model
