22.32.0.230.4320

产品分类: 接触器
厂牌: FINDER
产品描述: Finder 接触器, 22 Series系列, 2极, 触点25 A
供应商型号: 1889093
供应商: 海外现货
标准整包数: 1

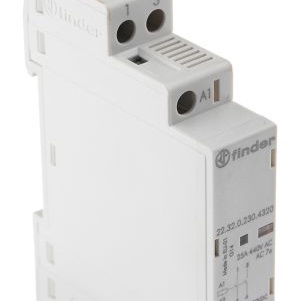

FINDER 接触器 22.32.0.230.4320

22.32.0.230.4320概述

    # 模块化接触器产品技术手册

    产品简介


    模块化接触器是一种广泛应用于工业自动化领域的电子元器件,用于控制电流的接通和断开。该产品系列包括25 A、40 A 和 63 A三个不同容量范围的接触器,具备双极和四极版本。主要功能是通过控制电路的接通和断开来实现对负载的切换操作。其主要应用领域包括工业自动化系统、铁路系统、机床设备以及任何需要电流控制的场合。

    技术参数


    基本规格
    | 参数 | 25 A接触器 | 40 A接触器 | 63 A接触器 |
    | :: | :: | :: | :: |
    | 宽度(mm) | 17.5 | 35 | 35 |
    | 极数 | 2 | 4 | 4 |
    | 主触点间隙(mm) | ≥3 | ≥3 | ≥3 |
    | 负载能力(A) | 25 | 40 | 63 |
    | 额定电压(V AC) | 250/440 | 400/440 | 400/440 |
    触点规格
    | 参数 | 25 A接触器 | 40 A接触器 | 63 A接触器 |
    | :: | :: | :: | :: |
    | 额定负载(VA) | 6250 | 16000 | 24000 |
    | 最大瞬时电流(A) | 80 | 176 | 240 |
    | 机械寿命(次) | 2 × 10^6 | 3 × 10^6 | 3 × 10^6 |
    线圈规格
    | 参数 | 25 A接触器 | 40 A接触器 | 63 A接触器 |
    | :: | :: | :: | :: |
    | 额定电压(V DC/AC) | 12 - 24 - 48 - 60 - 120 - 230 | 12 - 24 - 48 - 60 - 120 - 230 | 12 - 24 - 110…120 (110 V DC) - 230…240 (220 V DC) |
    | 动作范围(UN) | (0.8…1.1)UN | (0.85…1.1)UN | (0.85…1.1)UN |
    | 动作时间(ms) | 30/20 | 18/40 | 20/45 |

    产品特点和优势


    模块化接触器具有多项显著优势:
    1. 模块化设计:便于安装和维护,适应多种不同的应用场景。
    2. 高可靠性:机械和电气寿命长,确保长时间稳定运行。
    3. 低功耗:线圈功耗低,有效节约能源。
    4. 兼容性好:适用于多种电压等级,易于与其他电气设备集成。
    5. 安全性高:接触材料采用AgNi和AgSnO2,适用于电阻性及感性负载,抗磨损能力强。
    6. 温度适应性:工作温度范围宽,-20℃到+50℃,满足各种严苛环境需求。
    7. 铁路应用认证:符合EN 45545-2:2013标准,适用于铁路行业,材料具备防火防烟特性。
    8. 辅助模块可选:提供不同配置的辅助模块,增加功能灵活性。

    应用案例和使用建议


    实际应用
    - 工业自动化系统:在生产线中控制电动机、加热器和其他负载的开关。
    - 铁路系统:用于铁路车辆的电源管理和安全控制。
    - 照明系统:用于路灯控制系统和室内照明管理。
    - 家电设备:应用于空调、冰箱等家用电器的电源控制。
    使用建议
    1. 选择合适的电压和电流:根据具体应用的负载需求选择额定电流和电压,以保证接触器在最佳状态下工作。
    2. 合理布置空间:考虑到接触器的体积和散热要求,在安装时留出足够的空间以便于空气流通。
    3. 避免过载:负载不能超过接触器的额定值,否则可能导致损坏或失效。
    4. 正确连接线路:严格按照产品手册中的接线图进行安装,确保线路连接牢固可靠。
    5. 注意散热:特别是在高温环境下使用时,应注意接触器的散热情况,以免因过热导致故障。

    兼容性和支持


    模块化接触器与其他电子元器件具有良好的兼容性,可以根据需要添加辅助模块,增强功能。此外,制造商提供了全面的技术支持和售后服务,包括安装指导、故障诊断和维修服务。

    常见问题与解决方案


    问题一:接触器无法正常启动
    解决方案:检查供电电压是否在允许范围内,确认接线是否正确,必要时检查是否有接触不良现象。
    问题二:接触器频繁跳闸
    解决方案:检查负载电流是否超过额定值,检查线路是否存在短路现象,适当调整过载保护装置的设置。
    问题三:接触器过热
    解决方案:检查安装位置是否有良好的通风条件,避免高温环境下的过载运行,增加散热措施。

    总结和推荐


    综上所述,该模块化接触器凭借其卓越的性能、高可靠性和广泛的应用场景,成为一款非常值得推荐的产品。其丰富的型号选择和灵活的功能扩展使其能够满足各类用户的需求。无论是工业自动化还是铁路系统,这款接触器都能表现出色,提供可靠的电力控制解决方案。强烈推荐在需要高性能接触器的应用场景中选用此款产品。

22.32.0.230.4320参数

参数
交流线圈电压 240V
必须吸合电压 -
释放时间 -
交流开关电压 440V
开关功能 -
触头外形 -
额定接触电流 -
必须释放电压 -
直流线圈电压 230V
线圈电流 -
直流开关电压 -
运行时间 -
长*宽*高 17.5mm*17.5mm*60.8mm
安装方式 螺纹安装

22.32.0.230.4320厂商介绍

Finder公司是一家全球知名的电子组件制造商,专注于生产和销售各种工业自动化和控制领域的产品。其主营产品包括:

1. 继电器:用于电路的控制和保护,广泛应用于家电、工业自动化、电力系统等领域。
2. 接触器:用于远程控制和保护电路,常用于电机启动、停止和反转等操作。
3. 传感器:包括光电传感器、接近传感器等,用于检测物体的存在、位置和运动状态,应用于自动化生产线、机器人等领域。
4. 定时器和计数器:用于控制时间间隔和计数,广泛应用于各种自动化控制系统。
5. 安全开关:用于保护人员和设备安全,防止意外事故,常用于机械操作和工业生产中。

Finder的优势在于:

- 技术创新:不断研发新技术,提高产品性能和可靠性。
- 质量保证:严格的质量控制流程,确保产品的稳定性和耐用性。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球网络:拥有广泛的全球分销网络,确保快速响应和交付。

Finder公司以其高质量的产品和解决方案,在全球工业自动化领域享有盛誉。

22.32.0.230.4320数据手册

厂牌 PDF简要描述 下载
FINDER 接触器 FINDER 22.32.0.230.4320 22.32.0.230.4320数据手册
