TX36/23/10-3E12

产品分类:
厂牌: FERROXCUBE

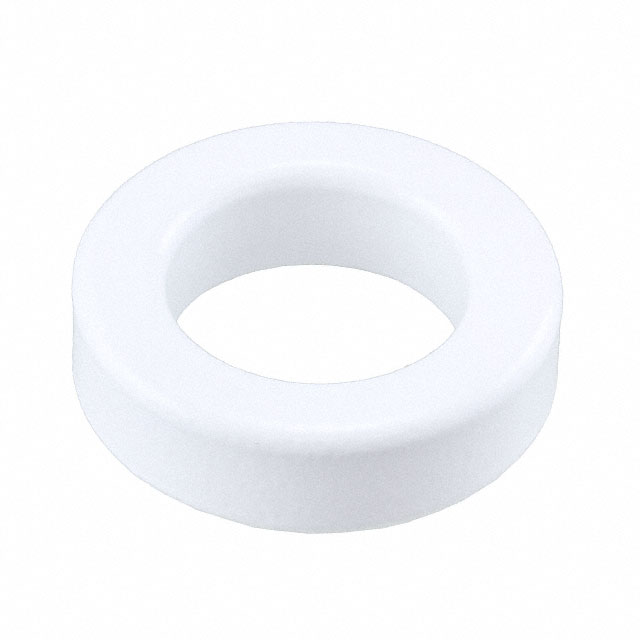

产品描述: FERROXCUBE 铁氧体磁环 环芯 22.75mm内径 36.25mm外径 36.25mm直径
供应商型号: 8143366
供应商: 欧时
标准整包数: 1

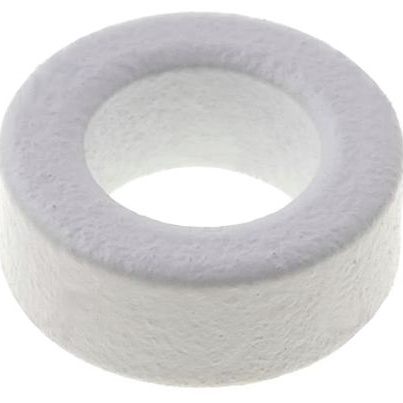

FERROXCUBE  TX36/23/10-3E12

TX36/23/10-3E12概述

    Core Toroid 36/23/10 产品技术手册

    1. 产品简介


    产品类型: 核心线圈(Core Toroid)
    主要功能: 核心线圈是电感器的一种形式,广泛用于开关电源、滤波器、电磁干扰抑制等领域。它们能够提供稳定的电流和电压输出,并具备优良的磁性能和高效率。
    应用领域: 广泛应用于电源转换器、稳压器、高频开关电源、EMI滤波器、无线充电系统等场合。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 外径(OD) | 2060 | nH/turns² |
    | 内径(ID) | 22.05 | mm |
    | 高度(H) | 10.92 | mm |
    | 材料 | 3C94, 3E10, 3E12, 3E27, 3E6 (3E10-M), 3E65 | -
    | 有效参数
    | Ae | 64.9 | mm² |
    | Le | 89.7 | mm |
    | Ve | 5820 | mm³ |
    | C1 | 1.38 | mm⁻¹ |
    | 最大操作温度 | 200 | °C |
    | DC隔离电压 | 2000 | V |

    3. 产品特点和优势


    - 高性能材料: 采用多种材料如3C94、3E10等,提供了不同的电感系数,满足不同应用场景的需求。
    - 高可靠性: 核心材料具有优异的磁性能和热稳定性,确保长期可靠运行。
    - 紧凑设计: 小巧的外形尺寸使其适用于空间有限的设计场合。
    - 广泛应用: 可用于多种电源管理和电磁干扰抑制的应用场景,提高了系统的整体性能。

    4. 应用案例和使用建议


    - 开关电源: 在开关电源中,通过调整不同材料的核心,可以优化开关频率和功率因数,提高效率和减少损耗。
    - EMI滤波器: 使用这些核心可以构建有效的EMI滤波器,减少电磁干扰对其他电路的影响。
    - 高频应用: 在高频应用中,3E10和3E12材料表现出色,适用于无线充电系统和其他高频设备。
    - 使用建议: 根据具体应用需求选择合适的材料,并注意工作温度不超过最大值,以确保最佳性能。

    5. 兼容性和支持


    - 兼容性: 该产品与其他标准电子元器件和设备兼容,易于集成到现有系统中。
    - 支持和维护: 生产商提供详尽的技术支持和维护服务,帮助用户解决问题并确保长期性能。

    6. 常见问题与解决方案


    - 问题: 核心过热
    解决方案: 确保工作温度不超过200°C,必要时增加散热措施。
    - 问题: 电感值不准确
    解决方案: 检查所选材料是否符合要求,并确认安装和接线正确无误。
    - 问题: 隔离电压不足
    解决方案: 确认DC隔离电压达到2000V以上,确保连接可靠,没有短路现象。

    7. 总结和推荐


    总结: Core Toroid 36/23/10 是一款高性能、多功能的电子元器件,适合各种电源管理和电磁干扰抑制的应用场景。其多样化的材料选择和高可靠性使其在市场上具有较强的竞争力。
    推荐: 强烈推荐使用Core Toroid 36/23/10,在需要高效能电感器的应用场合中,能够显著提升系统性能和稳定性。
