1N4733

产品分类: 齐纳(稳压)二极管
产品描述: ±10% 10μA 5.1V 7Ω 1W 单二极管 DO-41
供应商型号: 14M-1N4733 DO-41
供应商: 云汉优选
标准整包数: 1

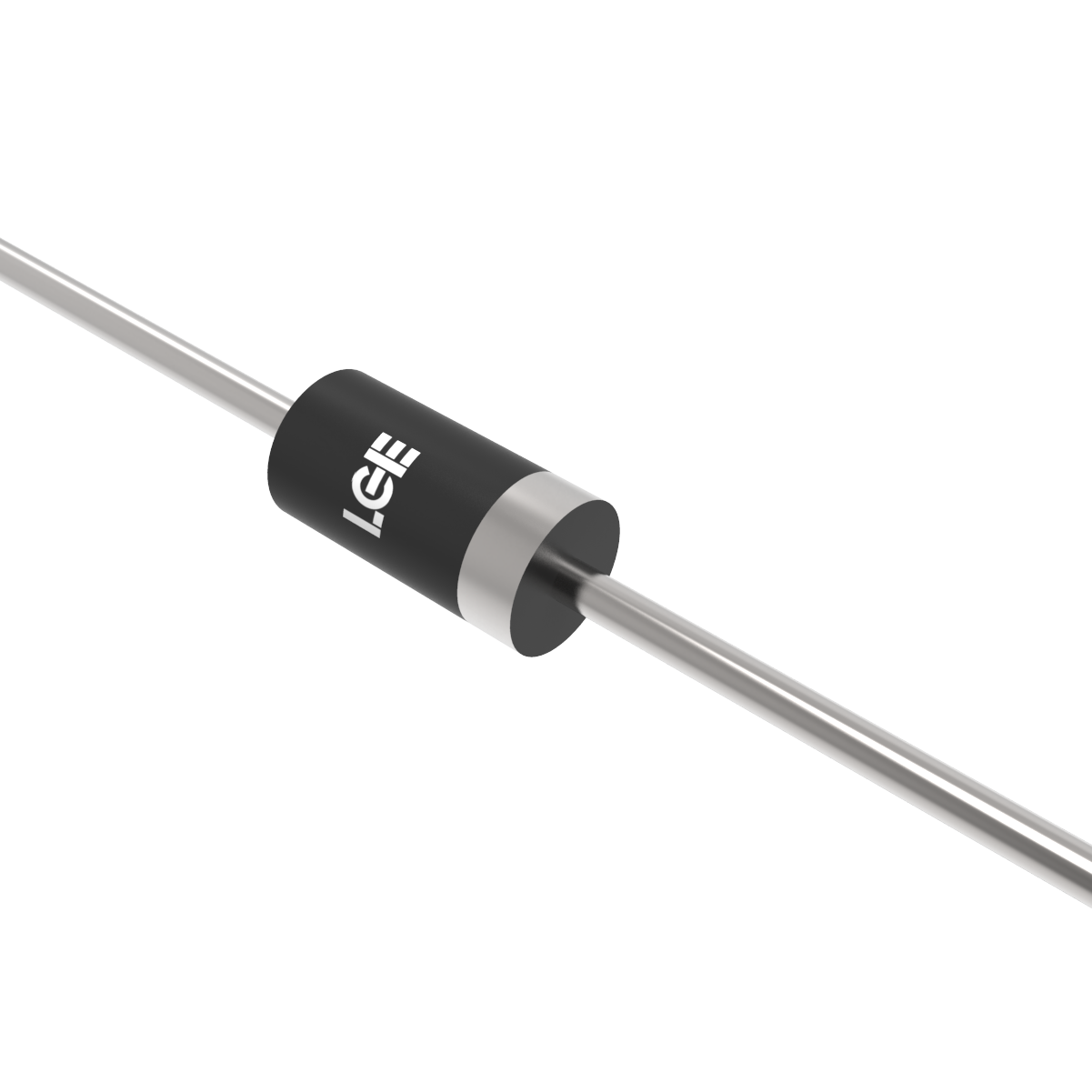

LGE/深圳鲁光电子 齐纳(稳压)二极管 1N4733

1N4733概述

    硅平面功率齐纳二极管:产品技术手册

    1. 产品简介


    硅平面功率齐纳二极管主要用于稳定和钳位电路,适用于高功率应用场景。这些二极管标准的稳压电压容差为±10%,具有多种型号(如1N4728到1N4764),可覆盖广泛的电压范围。它们通常用于通信设备、电源管理、信号处理等领域,以确保电路的稳定运行。

    2. 技术参数


    - 封装类型:DO-41
    - 引脚终端:符合MIL-STD-202方法208的焊盘
    - 极性标识:阴极带
    - 标记:型号编号
    - 重量:约0.35克
    - 正向电压(IF=200mA时):1.2V
    - 最大耗散功率:1.0 W
    - 最大稳态电流:根据具体型号而异
    - 存储温度范围:-55°C至+200°C
    - 最大功耗(环境温度为50°C时):1.0 W

    3. 产品特点和优势


    硅平面功率齐纳二极管具有以下特点和优势:
    - 稳定性高:稳压电压容差为±10%,适合在各种环境下提供稳定的电压输出。
    - 高功率:最大耗散功率为1.0 W,可以满足大多数高功率应用需求。
    - 广泛应用:可用于通信设备、电源管理、信号处理等领域,确保电路的稳定运行。
    - 可靠性强:采用硅平面技术,保证了二极管的可靠性和长期稳定性。

    4. 应用案例和使用建议


    硅平面功率齐纳二极管广泛应用于各种高功率电路中,例如电源电路、稳压电路和信号处理电路。在使用过程中,应注意以下几点:
    - 合理选择型号:根据实际应用场景选择合适的型号,确保稳压电压和电流符合设计要求。
    - 散热设计:由于最大耗散功率较高,需要注意良好的散热设计,避免过热导致的损坏。
    - 测试验证:在实际应用前进行充分的测试验证,确保其性能符合预期。

    5. 兼容性和支持


    - 兼容性:硅平面功率齐纳二极管与常见的电路板兼容,便于集成。
    - 支持:如有需要,可以联系LGESemi公司获取技术支持和服务,确保应用顺利进行。

    6. 常见问题与解决方案


    - 问题1:使用时出现发热异常。
    - 解决方案:检查散热设计是否合理,确保良好的散热条件。

    - 问题2:稳压电压波动较大。
    - 解决方案:确认所选型号是否符合设计要求,必要时更换更合适的型号。
    - 问题3:电流波动较大。
    - 解决方案:检查电路设计是否合理,确保电流限制和负载匹配。

    7. 总结和推荐


    综上所述,硅平面功率齐纳二极管在高功率电路中表现出色,具备较高的稳定性和可靠性。强烈推荐在需要高功率稳压的应用中使用。对于需要详细参数和技术支持的用户,建议直接联系LGESemi公司获取更多信息。

1N4733参数

参数
标称齐纳电压 5.1V
配置 单二极管
最大功率 1
Ir - 反向电流 10μA
最大齐纳阻抗
电压容差 ±10%
最大功率耗散 1W
通用封装 DO-41
应用等级 工业级

1N4733厂商介绍

LGE公司,即LG电子(LG Electronics),是韩国LG集团的子公司之一,成立于1958年,总部位于韩国首尔。LGE是全球领先的电子产品制造商,业务涵盖多个领域,包括家用电器、移动通信、家庭娱乐、商业解决方案等。

主营产品分类:
1. 家用电器:包括冰箱、洗衣机、空调、厨房电器等。
2. 移动通信:智能手机、平板电脑等。
3. 家庭娱乐:电视、音响、蓝光播放器等。
4. 商业解决方案:显示器、商业空调、数字标牌等。

应用领域:
LGE的产品广泛应用于家庭、商业、教育、医疗等多个领域,满足不同用户的需求。

LGE的优势:
1. 技术创新:LGE持续投入研发,拥有大量专利技术,引领行业发展趋势。
2. 品牌影响力:作为全球知名品牌,LGE享有良好的市场声誉和客户忠诚度。
3. 产品质量:LGE注重产品质量,严格把控生产流程,确保产品性能稳定可靠。
4. 客户服务:LGE提供全方位的客户服务,包括售前咨询、售后支持等,提升客户满意度。

1N4733数据手册

厂牌 PDF简要描述 下载
LGE/深圳鲁光电子 齐纳(稳压)二极管 LGE/深圳鲁光电子 1N4733 1N4733数据手册

1N4733封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.457
50+ ¥ 0.4301
150+ ¥ 0.3839
1500+ ¥ 0.3222
5000+ ¥ 0.2797
150000+ ¥ 0.2688
库存: 3854
起订量: 5 增量: 5000
交货地:
最小起订量为:5
合计: ¥ 2.28
