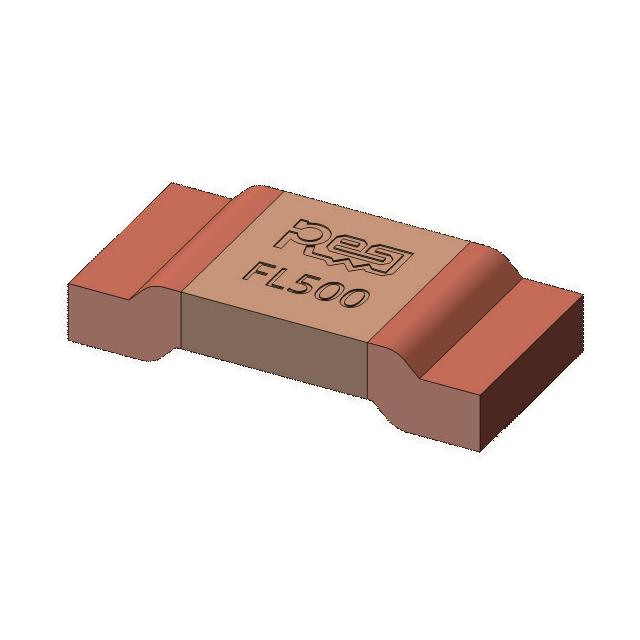

EBWM2512FL500S9

产品分类: 贴片电阻
厂牌: RESI/开步睿思
产品描述: 0.5mΩ ±1% 6W ±200ppm/℃
供应商型号: 14M-EBWM2512FL500S9
供应商: 云汉优选
标准整包数: 0
RESI/开步睿思 贴片电阻 EBWM2512FL500S9

EBWM2512FL500S9概述

    锰铜纯合金检流电阻 EBWM2512 技术手册解析

    1. 产品简介


    锰铜纯合金检流电阻是一种用于精密测量电流的电子元件。其型号为EBWM2512,采用2512封装尺寸,具有卓越的稳定性和精度。此款电阻广泛应用于电源管理、汽车电子、通信设备等领域,是实现高精度电流检测的理想选择。

    2. 技术参数


    | 参数项 | 具体数值 |

    | 封装尺寸 | 2512 |
    | 额定功率 | 6W |
    | 温度系数 | ≤±200ppm/℃ (-55~+170℃) |
    | 精度 | ±0.5% |
    | 工作温度范围 | -55℃ ~ +170℃ |
    | 无调阻无热点设计 | 是 |
    | 最小电阻值 | 0.5mΩ |
    | 最大电阻值 | 1mΩ |
    | 电气特性 | 符合AEC-Q200标准 |

    3. 产品特点和优势


    锰铜纯合金检流电阻 EBWM2512具有以下显著特点:
    - 高精度与稳定性:精度高达±0.5%,温度系数仅为±200ppm/℃,确保了极高的测量准确性。
    - 无调阻无热点设计:有效避免了因温度变化导致的阻值漂移问题。
    - 低热电势:在高温环境下表现出色,提高了整体稳定性和可靠性。
    - 符合AEC-Q200认证:适用于汽车电子领域,保证了其在严苛环境下的耐用性。


    4. 应用案例和使用建议


    EBWM2512适用于多种应用场景,如汽车电子中的电池管理系统、工业设备中的电流检测模块等。在实际使用过程中,需注意:
    - 环境温度控制:确保设备在规定的工作温度范围内运行,以维持其精度和稳定性。
    - 电路布局优化:避免因电磁干扰影响精度,合理布线并使用屏蔽措施。

    5. 兼容性和支持


    EBWM2512设计时充分考虑了与现有设备的兼容性,可以无缝集成到多种系统中。制造商提供全面的技术支持和服务,包括在线文档、电话咨询和技术培训等,以确保客户能够充分利用该产品的各项功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量精度降低 | 检查工作环境温度是否超限,进行温度补偿调整。 |
    | 高温下表现不稳定 | 使用散热装置辅助降温,确保满足其工作温度要求。 |
    | 长时间使用后阻值漂移 | 定期校准设备,确保测量结果准确无误。 |

    7. 总结和推荐


    综上所述,锰铜纯合金检流电阻 EBWM2512凭借其出色的精度、稳定性以及广泛的适用性,成为各类高精度电流检测应用的优选。对于需要高可靠性和精准度的应用场景,强烈推荐使用此产品。制造商提供的优质服务和支持,也为用户提供了额外的信心保障。
    以上是对锰铜纯合金检流电阻 EBWM2512的技术手册内容的详细解读。希望这些信息能够帮助您更好地了解和使用该产品。

EBWM2512FL500S9参数

参数
电阻值 500μΩ
精度 ±1%
额定功率 6W
温度系数 ±200ppm/℃
长*宽*高 6.3mm*3mm*1.45mm
通用封装 2512
应用等级 汽车级
包装方式 卷带包装

EBWM2512FL500S9厂商介绍

RESI公司是一家全球领先的聚合物添加剂供应商,专注于研发、生产和销售各种聚合物添加剂,以提高塑料、橡胶等材料的性能和应用范围。公司主营产品包括抗氧化剂、光稳定剂、加工助剂和阻燃剂等,广泛应用于汽车、建筑、电子、包装等多个领域。

RESI的优势主要体现在以下几个方面:

1. 技术创新:RESI拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:RESI严格遵循国际质量管理体系,确保产品质量稳定可靠。

3. 定制服务:RESI可根据客户需求,提供定制化的解决方案,满足客户个性化需求。

4. 全球布局:RESI在全球设有多个生产基地和销售网络,为客户提供便捷的本地化服务。

5. 环保理念:RESI注重环保和可持续发展,致力于开发环保型添加剂,减少对环境的影响。

EBWM2512FL500S9数据手册

厂牌 PDF简要描述 下载
RESI/开步睿思 贴片电阻 RESI/开步睿思 EBWM2512FL500S9 EBWM2512FL500S9数据手册
