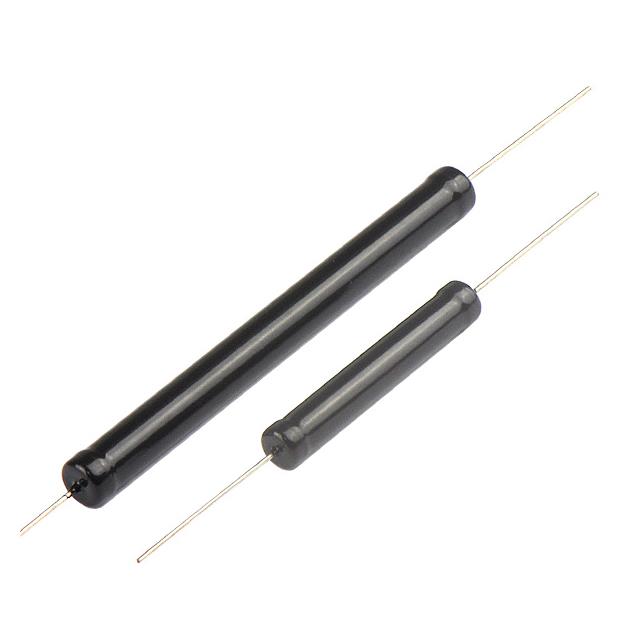

HVLR2505F100KK9

产品分类: 通孔电阻
厂牌: RESI/开步睿思
产品描述: 高压无感插脚厚膜电阻 -55℃ 175℃
供应商型号: HVLR2505F100KK9 轴向引线
供应商: 云汉优选
标准整包数: 1
RESI/开步睿思 通孔电阻 HVLR2505F100KK9

HVLR2505F100KK9概述

    HVLR系列高压电阻技术手册

    1. 产品简介


    HVLR系列是新一代高性能高压电阻产品,适用于需要高电压、高阻值且精确稳定的多种工业应用场景。该系列电阻具有卓越的耐压性能和精准的温度系数,广泛应用于电力传输、通信设备、航空航天、医疗电子、汽车电子等领域。
    主要功能包括:提供高压隔离、阻抗匹配、分压控制等。其独特的设计能够有效抑制浪涌电流,并具备优异的绝缘性能。

    2. 技术参数


    | 参数 | 值 |

    | 电阻范围 | 1KΩ~1GΩ |
    | 容差 | ±0.1% |
    | 温度系数 | ±100ppm/℃ |
    | 最大工作电压 | 48000V |
    | 功率等级 | 0.7W, 1W, 1.2W, 2W |
    | 工作温度范围 | -55℃~+175℃ |
    | 封装尺寸 | 多种尺寸可选(如1505, 1905, 2505等) |

    3. 产品特点和优势


    HVLR系列高压电阻拥有以下显著特点:
    - 高可靠性:支持最大工作电压达48000V,满足极端高压环境的需求。
    - 精准性能:电阻容差低至±0.1%,确保极高的精度和一致性。
    - 广泛适用:适用于各种恶劣环境,具有良好的耐湿、耐温特性。
    - 高稳定性:独特的材料配方及制造工艺使温度系数仅为±100ppm/℃。
    - 多样化选择:提供多种封装尺寸及阻值范围,满足不同设计需求。
    这些优势使其成为高电压环境下关键应用的理想选择,同时在市场上具有很强的竞争优势。

    4. 应用案例和使用建议


    应用案例
    1. 电力系统保护:HVLR电阻常用于高压断路器、继电器的隔离及保护电路中。
    2. 通信设备:用于高压信号传输的阻抗匹配和滤波电路。
    3. 新能源领域:光伏逆变器、风力发电设备的浪涌吸收及分压控制。
    使用建议
    - 在高压环境中安装时,请确保周围没有其他可能引发电弧或干扰的部件。
    - 考虑散热问题,必要时需添加散热片或降低功耗以延长使用寿命。
    - 根据具体应用场景调整阻值,例如分压电路中需合理分配负载。

    5. 兼容性和支持


    HVLR系列产品符合多项国际标准,如IEC 60115-1、MIL-STD-202。制造商提供全面的技术支持和售后服务,包括样品测试、技术咨询和长期供货保障。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻值测量结果偏差较大 | 检查仪器校准状态,重新测试。 |
    | 电阻表面过热 | 减小负载电流或改善散热条件。 |
    | 工作寿命不足 | 检查是否超出额定电压或工作温度范围。 |

    7. 总结和推荐


    HVLR系列高压电阻凭借其精准性能、高可靠性以及广泛的应用场景,成为现代电子工业不可或缺的重要元件。如果您正在寻找一款能够适应复杂环境且高效运行的高压电阻,HVLR系列将是您的理想选择。强烈推荐给对高电压处理要求较高的行业客户。
    联系方式:
    - 网站:[www.resistor.today](http://www.resistor.today)
    - 邮箱:resi@cbeureka.com
    - 电话:0755-83981080/83981010

    版权@2023 www.resistor.today 保留所有权利。

HVLR2505F100KK9参数

参数
电阻值 100KΩ
精度 ±1%
额定功率 1.2W
温度系数 ±100ppm/℃
长*宽*高 25.4mm(长度)
包装方式 袋装

HVLR2505F100KK9厂商介绍

RESI公司是一家全球领先的聚合物添加剂供应商,专注于研发、生产和销售各种聚合物添加剂,以提高塑料、橡胶等材料的性能和应用范围。公司主营产品包括抗氧化剂、光稳定剂、加工助剂和阻燃剂等,广泛应用于汽车、建筑、电子、包装等多个领域。

RESI的优势主要体现在以下几个方面:

1. 技术创新:RESI拥有强大的研发团队,不断推出创新产品,满足市场需求。

2. 品质保证:RESI严格遵循国际质量管理体系,确保产品质量稳定可靠。

3. 定制服务:RESI可根据客户需求,提供定制化的解决方案,满足客户个性化需求。

4. 全球布局:RESI在全球设有多个生产基地和销售网络,为客户提供便捷的本地化服务。

5. 环保理念:RESI注重环保和可持续发展,致力于开发环保型添加剂,减少对环境的影响。

HVLR2505F100KK9数据手册

厂牌 PDF简要描述 下载
RESI/开步睿思 通孔电阻 RESI/开步睿思 HVLR2505F100KK9 HVLR2505F100KK9数据手册

HVLR2505F100KK9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 73.08
50+ ¥ 71.862
库存: 124
起订量: 10 增量: 50
交货地:
最小起订量为:10
合计: ¥ 730.8
