4077375211

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: 25mm 2000µi 29μe 7.07mm2 ROD 50.8mm(长度)
供应商型号: 2948855
供应商: 海外现货
标准整包数: 1

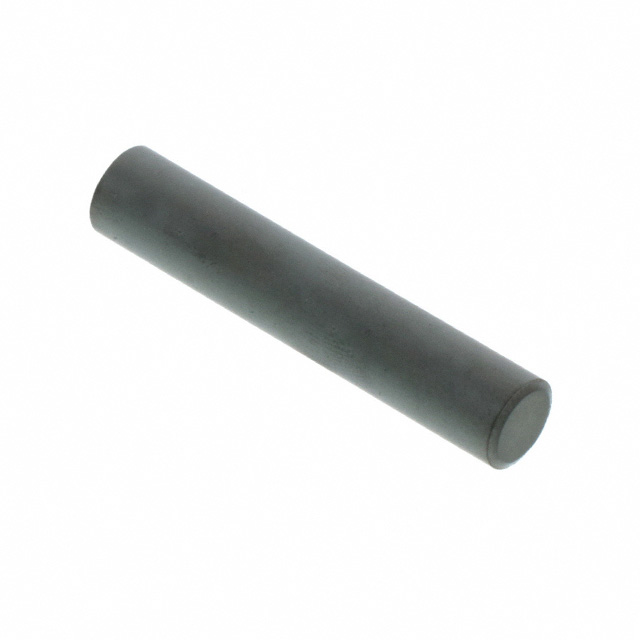

FAIR-RITE 磁芯 4077375211

4077375211概述

    电子元器件产品技术手册:Rods (4077375211)

    产品简介


    产品类型: 固态棒 (Solid Rod)
    主要功能: 高能存储设计和需要温度稳定性的电感组件
    应用领域: 用于RFID天线、高能存储设计、具有大直流偏置要求的电感元件

    技术参数


    - 材质等级: 33、77(具体材料根据客户需求可选)
    - 长度与直径比(L/D): 8.1(温度稳定性最佳)
    - 长度 (A): 9.45 ± 0.20 mm
    - 直径 (C): 50.8 ± 1.00 mm
    - 重量: 17 g
    - 耐温范围: -40°C 至 120°C(变化小于1%)
    - 材料: 具有较高的磁导率和良好的温度稳定性
    - 端面倒角: 最大0.6 mm(0.024英寸)

    产品特点和优势


    - 高温稳定性: 材质为33和77的棒,在-40°C至120°C温度范围内,电感值变化小于1%。
    - 直流偏置能力: 可以承受大直流偏置要求,适用于多种电感组件设计。
    - 精确加工: A尺寸可以进行中心无心磨削,精度更高。
    - 广泛的适用性: 可应用于高能存储设计和RFID天线等不同领域。

    应用案例和使用建议


    - RFID天线设计: 如图2所示,该材质的棒可以用于频率调谐设计,以提高RFID天线的稳定性。
    - 电感计算示例:
    - 使用3061990871型号,长度与直径比为8.33,材料为61。总长度2.5 cm,直径约为0.372英寸。绕制80圈30 AWG铜线后,完全缠绕的电感值约为65.96 µH。
    - 实测电感值分别为66.95 µH和39.50 µH。
    使用建议:
    - 在高频应用中,尽量选择较高磁导率的材料,如77材质。
    - 绕制时应确保导线均匀紧密,避免气隙,以减少电感值的变化。

    兼容性和支持


    - 兼容性: 该产品可与各种电感元件和RFID系统兼容。
    - 支持服务: 提供详尽的技术支持,包括定制需求和技术咨询。请联系客户服务团队了解详细信息。

    常见问题与解决方案


    - Q: 材料变化对电感影响如何?
    - A: 材料的选择直接影响电感值的稳定性。建议选用33和77材料,温度稳定性好。

    - Q: 如何确保绕制的电感值准确?
    - A: 确保导线紧密绕制,避免气隙;使用适当的方法进行计算,如文中提供的公式。

    总结和推荐


    综合评估:
    - 该产品具有出色的温度稳定性和直流偏置能力,适用于高能存储设计和RFID天线等应用。
    - 拥有优良的材料特性和广泛的应用范围,是市场上一款极具竞争力的产品。
    推荐使用:
    - 强烈推荐使用Rods (4077375211),特别适合需要高精度和稳定性的电感组件。

4077375211参数

参数 值
磁心因数(ΣI/A) -
容差 -
磁路截面积 -
磁路长度 25mm
初始磁导率 2000µi
有效面积(Ae) 7.07mm2
磁体体积 -
有效磁导率 29μe
电感系数(AI) -
磁芯材料 ROD
直径 -
长*宽*高 50.8mm(长度)
零件状态 在售
包装方式 散装

4077375211厂商介绍

Fair-Rite Products开发和制造铁氧体材料及磁性元件,产品包括磁环、磁珠、磁芯、线夹和EMI抑制组件。其产品用于电源、通信、汽车和工业电子中的滤波、隔离与能量转换。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Fair-Rite 相关型号,如 2744045447、2843009902、2506036017Y0、2843010402 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

4077375211数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 4077375211 4077375211数据手册
