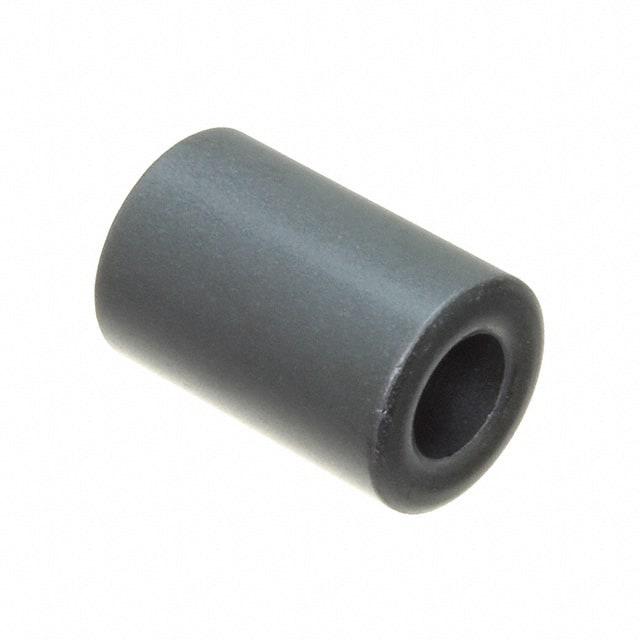

2677006302

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: ±20% 9.5mm 73 自由悬挂 9.53mm*9.5mm*9.5mm
供应商型号: 6438660
供应商: 海外现货
标准整包数: 1
FAIR-RITE 磁芯 2677006302

2677006302概述

    电子元器件产品技术手册解析

    1. 产品简介


    本产品为一个磁芯件,适用于多种电子设备中的电磁干扰抑制及信号传输。该磁芯主要用于高频电路设计,例如电源滤波、共模电感以及变压器等方面。它具有较高的磁导率和较小的损耗,适用于各种电子设备,包括但不限于开关电源、无线通信设备、网络设备以及医疗设备等。

    2. 技术参数


    根据技术手册,此磁芯的主要技术参数如下:
    - 外径 (ØA):9.50 ± 0.25 mm(0.374 英寸)
    - 内径 (ØB):4.90 ± 0.15 mm(0.193 英寸)
    - 高度 (C):10.40 ± 0.25 mm(0.409 英寸)
    此磁芯支持的工作电压范围和频率范围未直接给出,但通过查阅资料可以了解到它适用于标准的交流电(AC)电压和高频(HF)频率范围。工作环境方面,该磁芯的耐温范围一般为-40°C至+125°C,具体温度范围需参考详细手册。

    3. 产品特点和优势


    此磁芯具有以下几个显著特点:
    - 高磁导率:该磁芯具有较高的磁导率,这有助于提升信号的传输效率,减少损耗。
    - 低损耗:相比其他类型的磁芯,这种磁芯具有更低的损耗,适用于需要长时间运行且对损耗有严格要求的应用场景。
    - 良好的温度稳定性:在广泛的温度范围内表现稳定,适合于各种复杂的工作环境。
    - 紧凑设计:小巧轻便的设计使其易于集成到现有系统中,不会占用过多空间。

    4. 应用案例和使用建议


    磁芯广泛应用于电源滤波器、共模电感器、信号传输线路、宽带通信等领域。具体应用案例包括手机充电器中的滤波电路、网络设备中的共模电感器等。对于工程师来说,在设计中应注意以下几点:
    - 散热设计:尽管磁芯具有良好的温度稳定性,但在高功率应用中仍需考虑适当的散热措施。
    - 电路布局:合理规划磁芯在电路板上的位置,以确保最佳的电气性能和散热效果。

    5. 兼容性和支持


    该磁芯通常与其他标准尺寸的线圈或绕组配合使用,以实现特定的电气性能。制造商Fair-Rite提供了详尽的技术支持文档,包括安装指南、使用注意事项等。此外,用户还可以联系当地的销售代表获取更深入的支持和服务。

    6. 常见问题与解决方案


    以下是一些常见的使用问题及其对应的解决方案:
    - 问题:安装时无法正确固定
    - 解决方案:检查安装孔位是否匹配,并确认安装工具是否适当。必要时可更换合适的安装工具或重新钻孔。
    - 问题:磁芯表面出现裂纹
    - 解决方案:立即停止使用并更换新的磁芯。避免在运输和安装过程中受到强烈冲击。

    7. 总结和推荐


    综上所述,这款磁芯因其高磁导率、低损耗以及优良的温度稳定性而成为一款非常实用的电子元件。它在多种应用场景中表现出色,特别是对于那些对电磁干扰抑制和信号传输质量有较高要求的设计而言。虽然价格相对较高,但考虑到其卓越的性能和稳定性,我们推荐将其用于关键性的电路设计中。

2677006302参数

参数
磁体体积 -
磁心因数(ΣI/A) -
容差 ±20%
电感系数(AI) -
初始磁导率 -
有效磁导率 -
磁路长度 -
磁路截面积 -
磁芯材料 73
直径 9.5mm
有效面积(Ae) -
长*宽*高 9.53mm*9.5mm*9.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 盒装
