5977001101

产品分类: 磁芯
厂牌: FAIR-RITE
产品描述: Fair-Rite 铁氧体磁环 铁氧体环 12.7mm直径
供应商型号: N-5977001101
供应商: 云汉优选
标准整包数: 1

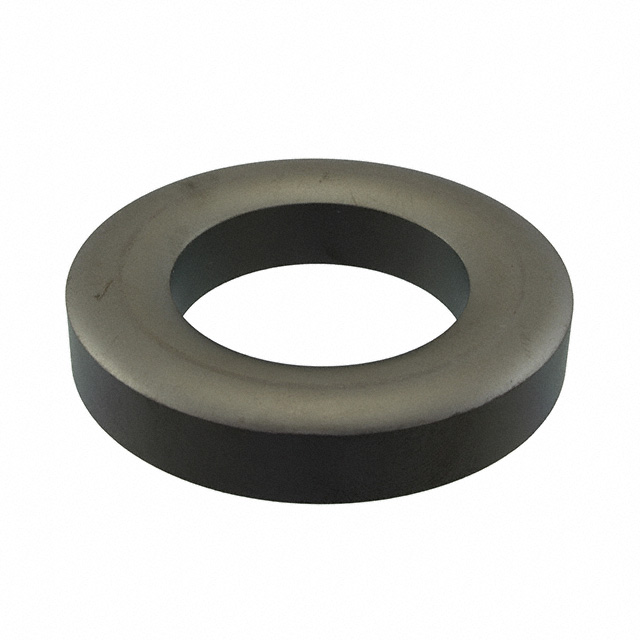

FAIR-RITE 磁芯 5977001101

5977001101概述


    产品简介


    产品名称:77 TOROID
    产品类型:铁氧体磁环(Toroids)
    主要功能:提供稳定的电磁场环境,用于电源输入滤波、接地故障断路器、共模滤波以及脉冲变压器和宽带变压器等应用。
    应用领域:广泛应用于闭合磁路系统中,适用于各类电磁干扰抑制电路设计。

    技术参数


    - 尺寸:外径9.5mm,内径6.35mm±0.25mm,高7.9mm±0.20mm
    - 重量:2.400克
    - 材料:77材料(μi=2000)与78材料(μi=2300)
    - 电感因子(AL值):1300nH±25%
    - 有效截面积(Ae):0.15000平方厘米
    - 有效磁路长度(l/A):20.80厘米^-1
    - 有效体积(Ve):0.47000立方厘米

    产品特点和优势


    - 稳定性:利用铁氧体材料特性提供稳定的电磁场环境。
    - 广泛的应用范围:适用于各种电磁干扰抑制场合。
    - 定制化选项:可以根据具体应用需求调整内部直径(C尺寸),并提供不同的涂层选择(Parylene C 或 热固性塑料涂层)以满足不同使用环境的要求。
    - 环境适应性:产品采用特殊处理工艺,可以耐受恶劣的工作环境。
    - 可靠性:经过严格的测试,确保产品的质量和性能稳定性。

    应用案例和使用建议


    应用案例
    - 电源输入滤波:77 TOROID可以在开关电源设计中用作输入滤波器,有效地降低电磁干扰。
    - 共模滤波:在高频开关电源中,共模滤波器可以减少传导噪声,提高系统的抗干扰能力。
    使用建议
    - 温度环境:在设计时需要考虑产品的工作温度范围,确保其在极端环境下仍能正常工作。
    - 电路布局:在布线时尽量使磁环靠近需要滤波的位置,以达到最佳的滤波效果。
    - 测试验证:在应用前进行充分的测试验证,确保产品满足设计要求。

    兼容性和支持


    - 兼容性:77 TOROID可与多种电子元件配合使用,如开关电源、传感器等,适用于各类电磁干扰抑制电路设计。
    - 支持:Fair-Rite提供了全面的技术支持服务,包括产品咨询、技术支持和售后服务。如果需要特殊定制或其他应用需求,请联系Fair-Rite客服部门。

    常见问题与解决方案


    - 问题1:如何确认选择正确的AL值?
    - 解决方案:根据实际电路需求,通过计算确定所需的AL值,参考手册中的典型阻抗测试值。
    - 问题2:涂层选择上的困惑?
    - 解决方案:对于小直径的产品,可以选择Parylene C涂层;大直径的产品则可以选择热固性塑料涂层,视具体应用场景而定。
    - 问题3:如何正确安装77 TOROID?
    - 解决方案:确保磁环正确安装,避免过度扭曲或损坏,影响其电气性能。

    总结和推荐


    综上所述,77 TOROID作为一款高性能的铁氧体磁环,在电磁干扰抑制方面表现出色。其稳定性和可靠性使其成为新设计项目中的首选。尽管成本可能稍高,但其优秀的性能和广泛应用前景使其值得投资。因此,推荐使用77 TOROID来满足您的电路设计需求。

5977001101参数

参数
电感系数(AI) -
磁体体积 -
磁路截面积 -
有效面积(Ae) -
初始磁导率 -
磁心因数(ΣI/A) -
有效磁导率 -
直径 12.7mm
容差 -
磁芯材料 77
磁路长度 -
长*宽*高 12.7mm*7.9mm*6.35mm
零件状态 在售
包装方式 盒装,散装

5977001101厂商介绍

Fair-Rite公司是一家全球领先的磁性元件制造商,专注于设计和生产高品质的磁性材料和元件。公司主营产品包括铁氧体磁芯、铁氧体磁珠、铁氧体磁环、铁氧体磁棒、铁氧体磁片等。这些产品广泛应用于电子、通信、汽车、医疗、工业控制等领域。

Fair-Rite的产品分类主要包括:
1. 铁氧体磁芯:用于电源、滤波器、变压器等。
2. 铁氧体磁珠:用于EMI/RFI抑制、信号处理等。
3. 铁氧体磁环:用于电缆、连接器等的电磁兼容性(EMC)解决方案。
4. 铁氧体磁棒:用于电机、传感器等。
5. 铁氧体磁片:用于磁性开关、继电器等。

Fair-Rite的优势在于:
1. 丰富的产品线:提供多种尺寸、材料和性能的磁性元件,满足不同应用需求。
2. 高品质:严格的质量控制和测试流程,确保产品的可靠性和一致性。
3. 定制服务:根据客户需求提供定制化的磁性解决方案。
4. 技术支持:专业的技术支持团队,为客户提供设计和应用指导。
5. 快速响应:快速响应客户需求,提供及时的交货和技术支持。

5977001101数据手册

厂牌 PDF简要描述 下载
FAIR-RITE 磁芯 FAIR-RITE 5977001101 5977001101数据手册

5977001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
