Z1SMA62 TRTB

产品分类: 齐纳(稳压)二极管
厂牌: FAGOR ELECTRONICA
产品描述: Fagor Electronica 单路稳压二极管, 额定齐纳电压62V, 贴片安装, 最大功率耗散3.25 W, DO-214AC (SMA)封装
供应商型号: 1231410
供应商: 海外现货
标准整包数: 100

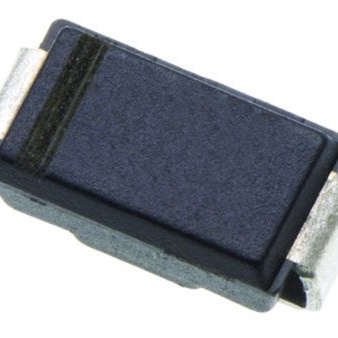

FAGOR ELECTRONICA 齐纳(稳压)二极管 Z1SMA62 TRTB

Z1SMA62 TRTB概述

    电子元器件技术手册:Z1SMA系列齐纳二极管

    产品简介


    Z1SMA系列齐纳二极管是一种表面贴装的玻璃钝化齐纳二极管,设计用于广泛的应用场合。该系列产品适用于各种电子应用中的基本调节功能,是IC解决方案的经济型替代品。它们提供6.2至240伏的电压范围,并且具备低功耗(最大1.3瓦)的特点。

    技术参数


    Z1SMA系列齐纳二极管的技术参数如下:
    - 电压范围:6.2至240伏
    - 功率耗散:1.3瓦(Tamb = 25℃时)
    - 热阻:
    - 结到空气的热阻(FR4 PCB标准焊盘):200℃/W
    - 结到空气的热阻(FR4 PCB阴极焊盘,1cm²):140℃/W
    - 工作温度范围:-65至+150℃
    - 存储温度范围:-65至+150℃
    - 最大前向电压降:IF = 0.5 A时,最大1.0 V
    - 最大瞬态热阻抗:100℃/W
    - 可选型号:Z1SMA6V2至Z1SMA240

    产品特点和优势


    Z1SMA系列齐纳二极管具备以下显著特点:
    - 低外形封装:适用于自动化放置。
    - 低泄漏电流:提高可靠性。
    - 高浪涌电流和齐纳能力:保证在极端条件下的稳定性能。
    - 低差分电阻:减少能量损耗。
    - 低前向电压降:提高效率。
    - 符合RoHS和WEEE标准:环保可靠。
    - 通过AEC-Q101认证:汽车级品质。
    - 焊接耐温:可达260℃,10秒内。

    应用案例和使用建议


    Z1SMA系列齐纳二极管广泛应用于电子设备的基本调节功能,如电源稳压、保护电路和信号调理等。对于实际应用,以下是一些建议:
    - 选择合适的型号:根据具体需求选择不同的电压等级。
    - 确保良好的散热:由于工作时会有一定的热量产生,合理安排散热设计。
    - 遵循制造商指导:确保使用符合规范的材料和方法。

    兼容性和支持


    Z1SMA系列齐纳二极管采用DO-214AC (SMA)封装,与大多数标准PCB制造工艺兼容。制造商提供了详细的技术支持和售后服务,以帮助客户解决问题和优化设计。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及解决方案:
    - 问题1:过热导致损坏。
    - 解决方案:增加散热片或改进散热设计。
    - 问题2:工作电流不稳定。
    - 解决方案:检查负载和电源供应稳定性,必要时添加滤波电容。

    总结和推荐


    Z1SMA系列齐纳二极管凭借其卓越的性能和多样的功能,在电子设备的电源管理和电路保护中表现出色。其高效能和广泛应用使其成为市场上值得信赖的选择。鉴于其优良的特性,强烈推荐在需要基本调节功能的应用中使用该系列产品。

Z1SMA62 TRTB参数

参数
配置 -
最大功率 -
Ir - 反向电流 1μA
最大齐纳阻抗 80Ω
电压容差 ±5%
最大功率耗散 3.25W
标称齐纳电压 62V
长*宽*高 5.1mm*2.6mm*2mm
通用封装 SMA(DO-214AC)
安装方式 贴片安装

Z1SMA62 TRTB厂商介绍

Fagor Electronica是一家西班牙公司,专注于研发和制造工业自动化领域的电子设备。公司的主要产品包括数控系统、伺服驱动器、人机界面、PLC(可编程逻辑控制器)等,广泛应用于金属加工、包装、纺织、塑料加工等多个行业。

Fagor Electronica的产品主要分为以下几个类别:
1. 数控系统:提供多种型号的数控系统,适用于不同规模和复杂度的机床。
2. 伺服驱动器:提供高性能的伺服驱动器,用于精确控制机床的运动。
3. 人机界面:提供多种人机界面设备,方便用户操作和监控机床。
4. PLC:提供可编程逻辑控制器,用于实现复杂的自动化控制逻辑。

Fagor Electronica的优势在于:
1. 技术创新:公司持续投入研发,不断推出新技术和产品。
2. 定制化服务:根据客户需求提供定制化的解决方案。
3. 广泛的应用领域:产品广泛应用于多个行业,具有较高的市场占有率。
4. 优质的售后服务:提供及时有效的技术支持和售后服务,确保客户满意。

Z1SMA62 TRTB数据手册

厂牌 PDF简要描述 下载
FAGOR ELECTRONICA 齐纳(稳压)二极管 FAGOR ELECTRONICA Z1SMA62 TRTB Z1SMA62 TRTB数据手册

Z1SMA62 TRTB封装设计

查看详情并下载
Symbol
Footprint
3D Model
