首页  >  产品百科  >  EUC1-20-2NCB

EUC1-20-2NCB

产品分类: 接触器
厂牌: EUROPA COMPONENTS
产品描述: Europa 接触器, 2极, 触点20 A, 触点电压240 V 交流
供应商型号: 9160325
供应商: 海外现货
标准整包数: 1

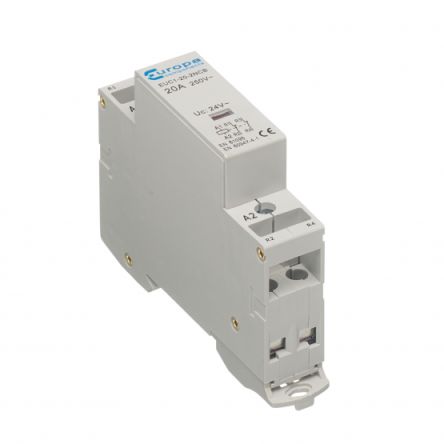

EUROPA COMPONENTS 接触器 EUC1-20-2NCB

EUC1-20-2NCB概述

    Modular Contactor 技术手册

    产品简介


    Modular Contactor(模块化接触器) 是一款广泛应用于工业自动化和控制系统的电子元器件。它的主要功能是实现电路的开关控制,适用于各种负载,如照明系统、电动机和其他电气设备。这些接触器设计紧凑,能够提供高效可靠的电气连接和保护。

    技术参数


    | 参数 | EUC1-20-2P | EUC1-25-2P | EUC2-25-4P | EUC3-40-4P | EUC3-63-4P |
    |
    | 宽度 (mm) | 18 | 18 | 36 | 54 | 54 |
    | 额定电流 (In) | 20A | 25A | 25A | 40A | 63A |
    | 额定绝缘电压 (Ui) | 400VAC | 400VAC | 500VAC | 500VAC | 500VAC |
    | 额定操作电压 (Un) | 240VAC | 240VAC | 400VAC | 400VAC | 400VAC |
    | 额定操作电流 AC1 (Ie)| 20A | 20A | 25A | 40A | 63A |
    | 额定操作电流 AC3 (Ie)| 9A | 9A | 9A | 25A | 32A |
    | 额定功率 AC1 | 4KW (230VAC)| 4KW (230VAC)| 16KW | 28KW | 40KW |
    | 额定功率 AC3 | - | - | 4KW | 12KW | 15KW |
    | 额定接线端容量 | 1.5-10mm² | 1.5-10mm² | 1.5-10mm² | 2.5-25mm² | 2.5-25mm² |

    产品特点和优势


    - 高度集成:模块化设计使得安装和维护更加简便。
    - 高可靠性:额定绝缘电压高达500VAC,保证了高电压下的安全稳定运行。
    - 广泛的负载范围:额定电流覆盖从20A到63A,适用于多种负载需求。
    - 高功率处理能力:最高可处理40KW的功率,满足大功率负载的需求。

    应用案例和使用建议


    应用案例:
    1. 照明系统:EUC系列接触器常用于控制大型建筑中的照明系统,如商场、机场等。
    2. 电动机控制:可以作为电动机启动和停止的控制元件,广泛应用于工业自动化生产线。
    使用建议:
    - 在高功率应用中,确保选用额定电流和功率更高的型号。
    - 在复杂环境下,注意接线和安装过程中的安全措施。

    兼容性和支持


    兼容性:
    - 可以与其他标准电气设备无缝集成,广泛适用于不同的控制系统。

    支持:
    - 提供详细的技术手册和安装指南,确保用户正确安装和使用。
    - 拥有一支专业的技术支持团队,随时解答用户疑问并提供帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触器无法正常工作 | 检查电源电压是否符合要求 |
    | 触点发热严重 | 更换更大额定电流的接触器 |
    | 启动时产生噪音 | 确保所有接线紧固且无松动 |

    总结和推荐


    综合评估:
    - 优点:模块化设计便于安装和维护;高可靠性和高性能使其适用于各种复杂应用环境。
    - 推荐:强烈推荐给需要高效、可靠电气控制系统的工程师和技术人员。特别适合于需要高功率处理能力和广泛负载范围的应用场合。
    结论:总的来说,Modular Contactor 是一款非常出色的接触器产品,无论是在功能、性能还是可靠性方面,都表现出色。如果您正在寻找一个高效的电气控制系统解决方案,这款产品将是一个理想的选择。

EUC1-20-2NCB参数

参数
直流线圈电压 -
运行时间 -
直流开关电压 -
开关功能 DPST
交流线圈电压 24V
释放时间 -
交流开关电压 -
必须吸合电压 -
线圈电流 -
触头外形 -
必须释放电压 -
额定接触电流 -
长*宽*高 18mm*87.5mm*68mm
安装方式 螺纹安装

EUC1-20-2NCB厂商介绍

Europa Components是一家全球领先的电子元件分销商,专注于为客户提供广泛的电子元件和解决方案。公司主营产品包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于消费电子、工业控制、通信设备等领域。
2. 半导体:包括二极管、晶体管、集成电路等,应用于汽车电子、医疗设备、计算机等领域。
3. 连接器:如插头、插座、电缆组件等,用于连接各种电子设备,应用于****、*事、通信等领域。
4. 传感器:如温度、压力、光敏等传感器,用于监测和控制各种环境参数,应用于工业自动化、智能家居等领域。

Europa Components的优势在于:

1. 丰富的产品线:提供超过100万种电子元件,满足客户多样化需求。
2. 强大的供应链:与全球多家顶级制造商建立合作关系,确保元件质量和供应稳定性。
3. 专业的技术支持:拥有经验丰富的技术团队,为客户提供专业的选型和应用支持。
4. 快速响应:提供24/7在线服务,快速响应客户需求,缩短交货周期。

EUC1-20-2NCB数据手册

厂牌 PDF简要描述 下载
EUROPA COMPONENTS 接触器 EUROPA COMPONENTS EUC1-20-2NCB EUC1-20-2NCB数据手册

EUC1-20-2NCB封装设计

查看详情并下载
Symbol
Footprint
3D Model
