HoJLR1206-1W-2mR-1%

产品分类: 贴片电阻
产品描述: 1206 1W R002 ±1% 50ppm 合金电阻
供应商型号: 14M-HOJLR1206-1W-2MR-1%
供应商: 云汉优选
标准整包数: 1

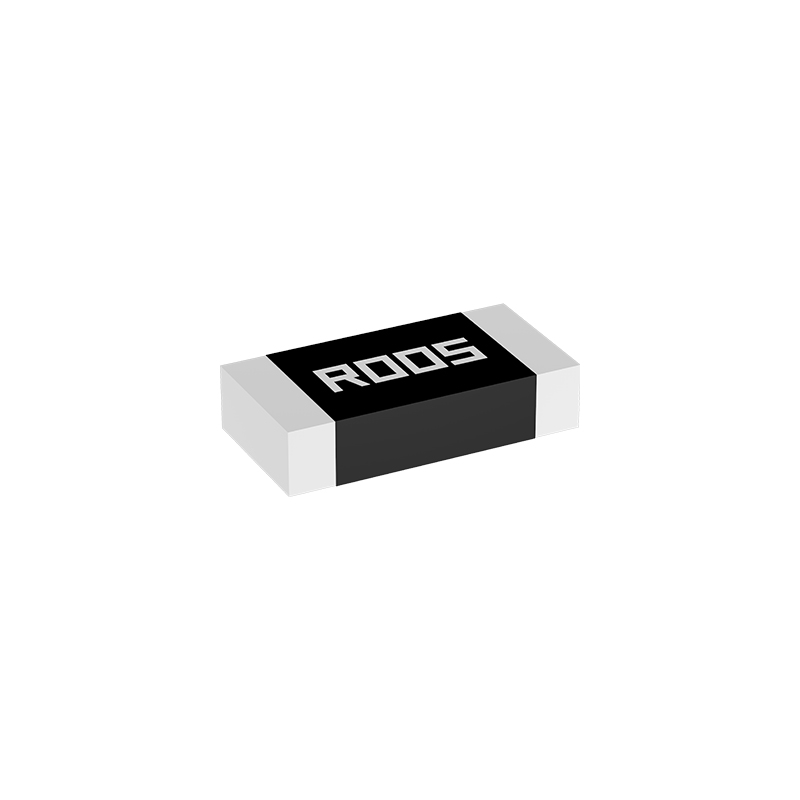

MILLIOHM/深圳毫欧电子 贴片电阻 HoJLR1206-1W-2mR-1%

HoJLR1206-1W-2mR-1%概述


    产品简介


    产品名称: 封体合金电阻
    制造商: 深圳市毫欧电子有限公司
    产品型号: Ho JLR 1206 1W 3mR 1%
    封体合金电阻是一种高精度、高可靠性的电阻器,广泛应用于各种电子设备和电路中。其独特的合金芯片和封体工艺使其具有优异的焊接性能、高过载能力和广泛的温度适应性。此类电阻器特别适合用于需要高稳定性和低误差的应用场合。

    技术参数


    - 额定功率: 0.75W、1W
    - 阻值范围: 1mΩ~100mΩ
    - 最大额定电流: 31.62A
    - 电阻温度系数 (TCR): ±50 ppm/℃
    - 工作温度范围: -55℃~+155℃
    - 精度等级: 0.5%、1%、5%
    - 尺寸(L x W x C x T): 3.2mm x 1.6mm x 0.5mm x 0.7mm

    产品特点和优势


    - 高可靠性: 采用合金芯片和封体工艺,确保良好的焊接性能和高过载能力。
    - 高精度: 产品精度高达1%,能够满足精密电路的需求。
    - 宽温度适应性: 工作温度范围从-55℃到+155℃,确保在极端环境下也能正常工作。
    - 无感设计: 电阻温度系数低至±50 ppm/℃,保证在不同温度下性能稳定。
    - 符合环保标准: 符合ROHS要求和无卤要求,绿色环保。

    应用案例和使用建议


    应用案例:
    - 汽车电子: 在汽车电子控制系统中,封体合金电阻可用于传感器信号调理电路,确保信号的精确传递。
    - 工业控制: 在工业自动化设备中,用于电源管理和保护电路,确保系统的稳定运行。
    使用建议:
    - 焊接参数: 预热温度应设置在150至180℃之间,预热时间为90±30秒;焊接区温度应在230℃以上,焊接时间为30±10秒;峰值温度为260±5℃,持续5秒。
    - 散热设计: 在高温环境下使用时,需要考虑有效的散热措施以防止电阻过热损坏。

    兼容性和支持


    - 兼容性: 封体合金电阻可与其他主流电子元器件兼容,适用于多种电路板设计。
    - 支持服务: 深圳市毫欧电子有限公司提供全面的技术支持和售后服务,包括样品申请、定制需求和技术咨询等。

    常见问题与解决方案


    - 问题: 电阻值不准确
    解决方案: 检查焊接过程是否正确执行,确认焊接参数符合推荐要求。
    - 问题: 热稳定性差
    解决方案: 使用具有良好散热性能的安装方法,并确保环境温度不超过规定的工作温度范围。
    - 问题: 焊接不良
    解决方案: 确保焊接工具和材料符合要求,调整焊接参数并重复检查焊接效果。

    总结和推荐


    总结: 封体合金电阻HoJLR1206以其卓越的可靠性、高精度和宽温度适应性,在各种电子设备中表现出色。其符合ROHS标准,绿色环保,是高端电子设备的理想选择。
    推荐: 我们强烈推荐使用封体合金电阻HoJLR1206,特别是在对精度和可靠性要求较高的应用场合。深圳市毫欧电子有限公司提供的优质技术支持和售后服务也将为您的项目增光添彩。

HoJLR1206-1W-2mR-1%参数

参数
电阻值 2mΩ
精度 -
额定功率 1W
温度系数 -
通用封装 1206
安装方式 贴片安装

HoJLR1206-1W-2mR-1%厂商介绍

Milliohm公司是一家专注于电阻器和电位器制造的领先企业。公司主营产品包括精密电阻器、电位器和相关电子元件。产品分类主要涵盖以下几个领域:

1. 精密电阻器:包括固定电阻器、可变电阻器和特殊电阻器,广泛应用于电子设备、测量仪器和工业控制系统。

2. 电位器:包括线性电位器、对数电位器和多圈电位器,广泛应用于音频设备、家用电器和工业自动化设备。

3. 特殊电阻器:如保护电阻器、采样电阻器等,用于保护电路和信号处理。

Milliohm的优势在于:

1. 技术领先:公司拥有先进的制造技术和严格的质量控制体系,确保产品质量和性能。

2. 产品多样:提供多种规格和类型的电阻器和电位器,满足不同客户的需求。

3. 定制服务:可根据客户需求提供定制化产品,满足特殊应用需求。

4. 快速响应:拥有高效的供应链和物流体系,确保产品快速交付。

HoJLR1206-1W-2mR-1%数据手册

厂牌 PDF简要描述 下载
MILLIOHM/深圳毫欧电子 贴片电阻 MILLIOHM/深圳毫欧电子 HoJLR1206-1W-2mR-1% HoJLR1206-1W-2mR-1%数据手册

HoJLR1206-1W-2mR-1%封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3252
50+ ¥ 0.3061
150+ ¥ 0.2732
1500+ ¥ 0.2293
5000+ ¥ 0.199
150000+ ¥ 0.1913
库存: 4348
起订量: 5 增量: 5000
交货地:
最小起订量为:5
合计: ¥ 1.62
直接购买
加入购物车
