HoXLR2728D-4W-4mR-1%

产品分类: 贴片电阻
产品描述: 4mΩ ±1% 4W 2728 贴片安装
供应商型号: 14M-HOXLR2728D-4W-4MR-1%
供应商: 云汉优选
标准整包数: 1

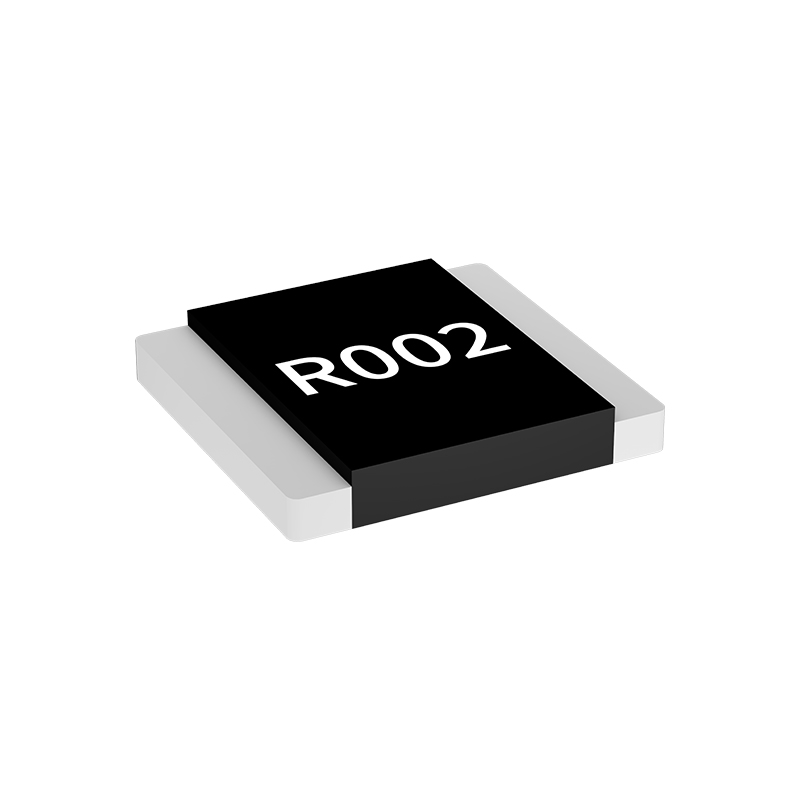

MILLIOHM/深圳毫欧电子 贴片电阻 HoXLR2728D-4W-4mR-1%

HoXLR2728D-4W-4mR-1%概述

    # 毫欧电子 HoXLR2728D 封体合金电阻技术手册

    产品简介


    毫欧电子的HoXLR2728D封体合金电阻是一款高性能的电子元件,广泛应用于各种电路设计中。该电阻采用合金芯片并结合先进的封体工艺制造,具有优异的焊接性能。此款电阻具备高可靠性和高过载能力,能够在多种环境下稳定运行。此外,其精度高且无感设计使其成为各类精密仪器的理想选择。

    技术参数


    电气参数
    - 额定功率:4W
    - 阻值范围:4mΩ~50mΩ
    - 最大额定电流:8.94A~31.62A
    - 精度等级:1%、5%
    - 电阻温度系数:TCR(ppm/℃)≤25~50
    - 工作温度范围:-55℃~+170℃
    产品尺寸
    - 型号:HoXLR2728D
    - 阻值范围:4mΩ~50mΩ
    - 长度(L):7.2±0.25 mm
    - 宽度(W):6.8±0.25 mm
    - 高度(H):1.0±0.25 mm
    - 厚度(T1):1.2±0.25 mm
    电源曲线
    操作温度范围为-55℃到+170℃。当电阻温度达到70℃时,开始降功率。具体曲线如下所示:
    ```
    100
    70
    80
    60
    40
    20
    0





    (%)
    -55 0 25 50 75 100 125 150 170
    ```

    产品特点和优势


    - 合金芯片:确保高可靠性和高过载能力。
    - 封体工艺:提高焊接性能,增强耐久性。
    - 高精度:阻值误差控制在1%以内,满足精密仪器需求。
    - 宽温范围:能够在极端环境下工作,适应性广。
    - 无感设计:降低对电路其他部分的影响。
    - 认证标准:符合ROHS要求,通过AEC-Q200测试,适用于汽车等领域。

    应用案例和使用建议


    应用案例
    HoXLR2728D封体合金电阻广泛应用于汽车电子、工业自动化、医疗设备等领域。例如,在汽车点火系统中,高精度和高温稳定性是关键因素;在工业控制设备中,其高可靠性使设备能在恶劣环境下正常运行。
    使用建议
    - 推荐焊盘尺寸:对于4mΩ~50mΩ的阻值,建议焊盘尺寸为7.8 mm × 2.1 mm × 3.5 mm。
    - 焊接参数:预热温度应在150℃至180℃之间,保持时间90±30秒。焊接区温度为230℃或更高,时间为30±10秒。峰值温度为260±5℃,持续5秒。

    兼容性和支持


    - 兼容性:HoXLR2728D系列电阻可以与其他标准电阻和电路板兼容。
    - 支持和服务:深圳市毫欧电子有限公司提供全面的技术支持和售后服务,包括但不限于定制化服务和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 焊接过程中出现空洞 | 确保预热充分,适当调整焊接参数。 |
    | 高温下工作异常 | 检查是否超过了工作温度范围。 |
    | 长期使用后性能下降 | 定期进行电气参数检测,确保在标准范围内。 |

    总结和推荐


    综上所述,毫欧电子的HoXLR2728D封体合金电阻是一款集高性能、高可靠性和宽温范围于一体的优秀产品。其卓越的性能使其在汽车电子、工业自动化和医疗设备等多个领域得到广泛应用。我们强烈推荐使用该产品以确保您的项目获得最佳的性能和可靠性。如果您有任何疑问或需要技术支持,请联系我们的专业团队。

HoXLR2728D-4W-4mR-1%参数

参数
电阻值 4mΩ
精度 ±1%
额定功率 4W
温度系数 -
通用封装 2728
安装方式 贴片安装

HoXLR2728D-4W-4mR-1%厂商介绍

Milliohm公司是一家专注于电阻器和电位器制造的领先企业。公司主营产品包括精密电阻器、电位器和相关电子元件。产品分类主要涵盖以下几个领域:

1. 精密电阻器:包括固定电阻器、可变电阻器和特殊电阻器,广泛应用于电子设备、测量仪器和工业控制系统。

2. 电位器:包括线性电位器、对数电位器和多圈电位器,广泛应用于音频设备、家用电器和工业自动化设备。

3. 特殊电阻器:如保护电阻器、采样电阻器等,用于保护电路和信号处理。

Milliohm的优势在于:

1. 技术领先:公司拥有先进的制造技术和严格的质量控制体系,确保产品质量和性能。

2. 产品多样:提供多种规格和类型的电阻器和电位器,满足不同客户的需求。

3. 定制服务:可根据客户需求提供定制化产品,满足特殊应用需求。

4. 快速响应:拥有高效的供应链和物流体系,确保产品快速交付。

HoXLR2728D-4W-4mR-1%数据手册

厂牌 PDF简要描述 下载
MILLIOHM/深圳毫欧电子 贴片电阻 MILLIOHM/深圳毫欧电子 HoXLR2728D-4W-4mR-1% HoXLR2728D-4W-4mR-1%数据手册

HoXLR2728D-4W-4mR-1%封装设计

查看详情并下载
Symbol
Footprint
3D Model
