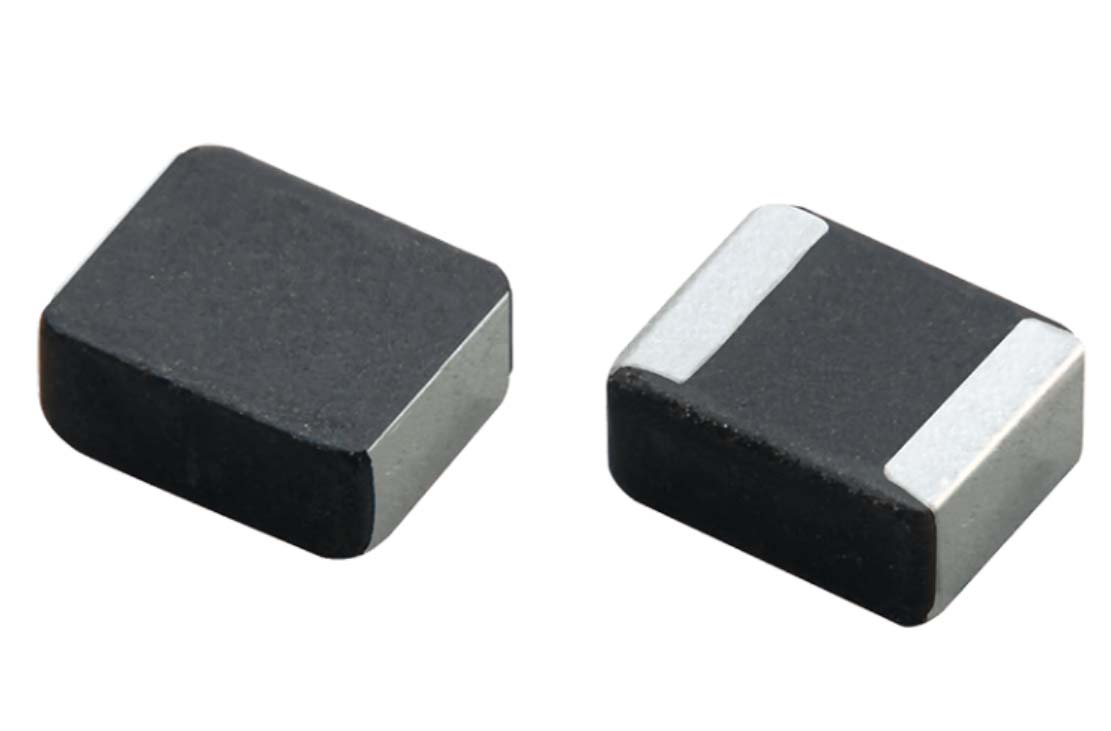

FWP252010P-4R7ML

产品分类: 功率电感
产品描述: ±20% 220mΩ 1.36A 4.7μH 1008
供应商型号: FWP252010P-4R7ML 1008
供应商: 国内现货
标准整包数: 3000
CJIANG/深圳长江微电 功率电感 FWP252010P-4R7ML

FWP252010P-4R7ML概述

    FWP252010P L Series 工程规范

    1. 产品简介


    FWP252010P L 系列 是一款专为便携式直流到直流转换器线圈设计的线绕型电感器。它具备多种特性,如高饱和电流、低直流电阻、低外形尺寸和磁屏蔽结构,适用于智能手机、平板电脑和电源模块等多种设备中。

    2. 技术参数


    - 型号编码:
    - FWP252010P-R33ML
    - FWP252010P-R47ML
    - FWP252010P-R68ML
    - FWP252010P-1R0ML
    - FWP252010P-1R5ML
    - FWP252010P-2R2ML
    - FWP252010P-4R7ML
    - 基本规格:
    - 尺寸:2.5 mm × 2.0 mm × 1.0 mm
    - 初始电感值:2.2 μH
    - 电感公差:±20%
    - 额定电流:1.22 A 至 262 A(不同型号有所差异)
    - 直流电阻:0.10 mΩ 至 4.4 mΩ(不同型号有所差异)
    - 温度范围:
    - 工作温度范围:-40℃ 至 +125℃
    - 存储温度范围:-50℃ 至 +125℃

    3. 产品特点和优势


    - 高饱和电流:通过材料特性和结构设计实现。
    - 低直流电阻:有助于提高转换效率和降低温度上升。
    - 低外形尺寸:仅为 2.5 mm × 2.0 mm × 1.0 mm。
    - 磁屏蔽结构:有助于实现高分辨率的电磁兼容保护。
    - 无卤素、无铅、RoHS合规:符合环保标准。

    4. 应用案例和使用建议


    应用案例:
    - 智能手机和平板电脑中的电源管理电路
    - 直流到直流转换器
    - 超薄型电源模块
    使用建议:
    - 确保焊接过程中不过度弯曲电路板,特别是在焊接位置附近不要有大的断裂线或大孔洞。
    - 在安装其他组件时避免过度弯曲电路板,如有必要可以使用支撑针来防止弯曲。
    - 焊接过程中避免局部加热和快速冷却,推荐预热和逐步冷却的过程。

    5. 兼容性和支持


    - 兼容性:本产品与市面上大多数便携式电子设备和电源管理电路板兼容。
    - 支持和服务:提供详细的焊接和存储条件指南,并可通过联系制造商获取定制设计服务和技术支持。

    6. 常见问题与解决方案


    - 问题1:焊接过程中产生裂纹
    - 解决方案:控制焊料量,避免过量。

    - 问题2:温度变化导致的电感偏差
    - 解决方案:确保工作和存储温度在规定的范围内,参考详细规范表中的测试条件进行操作。

    7. 总结和推荐


    综合评估:
    - 主要优点:
    - 高饱和电流
    - 低直流电阻
    - 低外形尺寸
    - 磁屏蔽结构
    - 符合环保标准

    - 推荐:FWP252010P L 系列电感器因其出色的性能和广泛应用领域,在便携式电子设备市场具有显著的竞争优势。强烈推荐在智能设备和电源管理电路中使用。
    以上是对 FWP252010P L 系列电感器的详细介绍,希望对您的项目有所帮助。

FWP252010P-4R7ML参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 220mΩ
额定电流 1.36A
Q值 -
测试频率 -
电感值 4.7μH
饱和电流(LSAT) -
通用封装 1008

FWP252010P-4R7ML厂商介绍

CJIANG公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括工业机器人、自动化生产线、智能物流系统、视觉检测设备等,广泛应用于汽车制造、3C电子、食品包装、医药化工等多个行业。

CJIANG的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高效、可靠的自动化解决方案。
2. 定制化服务:根据客户需求,提供定制化的自动化设备和生产线,满足不同行业和应用场景的需求。
3. 完善的售后服务:提供全方位的技术支持和售后服务,确保客户设备稳定运行,降低维护成本。
4. 丰富的行业经验:公司在多个行业积累了丰富的项目经验,能够快速响应客户需求,提供专业的解决方案。

总之,CJIANG公司凭借技术创新、定制化服务和丰富的行业经验,为客户提供优质的自动化产品和服务,助力企业实现智能制造和转型升级。

FWP252010P-4R7ML数据手册

厂牌 PDF简要描述 下载
CJIANG/深圳长江微电 功率电感 CJIANG/深圳长江微电 FWP252010P-4R7ML FWP252010P-4R7ML数据手册

FWP252010P-4R7ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2279
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 683.7
