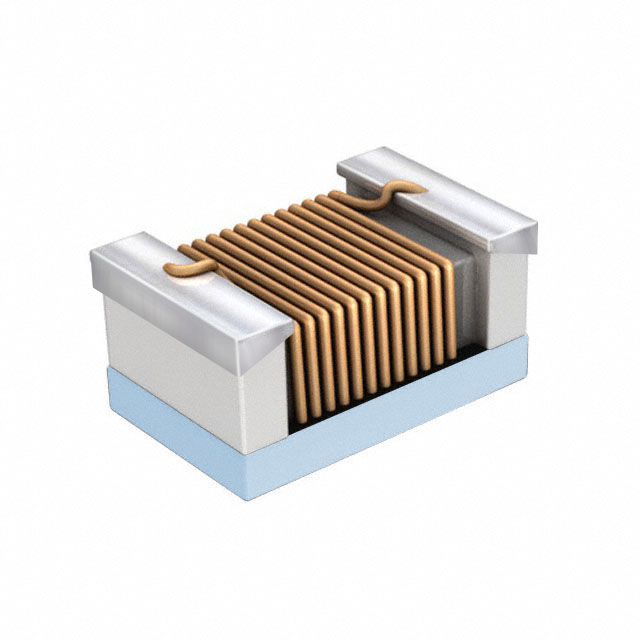

0402HM-150EKTS

产品分类: 功率电感
厂牌: DELTA ELECTRONICS/台湾台达
产品描述: 100MHz ±10% 5GHz 30@250MHz 160mΩ 460mA 15nH 0402 贴片安装 1.15mm*700μm*600μm
供应商型号: 2035-1372-2-ND
供应商: Digi-Key
标准整包数: 4000
DELTA ELECTRONICS/台湾台达 功率电感 0402HM-150EKTS

0402HM-150EKTS概述

    WIRE-WOUND CHIP INDUCTOR – CERAMIC / 0402 (1005) 0402HM 系列

    1. 产品简介


    产品类型:WIRE-WOUND CHIP INDUCTOR(线绕式芯片电感器)
    主要功能:提供电感量为1.5 nH 至 120 nH 的陶瓷基电感器。
    应用领域:广泛应用于射频电路、滤波器、电源管理电路、通信设备、计算机硬件等高频电子设备中。

    2. 技术参数


    - 尺寸:0402 (1.0 mm x 0.5 mm)
    - 工作温度范围:-55°C 至 +125°C
    - 封装方式:EIA RS481 CLEAR TAPE & REEL
    - 电气特性:
    - 电感值范围:1.5 nH 至 120 nH
    - Q 值:根据电感值的不同,最低值为 1.0,最高值可达 18.0
    - 自谐振频率(SRF):最小值为 0.03 GHz,最大值为 2.66 GHz
    - 直流电阻(RDC):最大值为 2.66 Ω
    - 电流容量(IDC):最大值为 1100 mA

    3. 产品特点和优势


    - 高精度:电感值公差为 ±2%、±3%、±5%、±10% 和 ±20%,确保极高的精度和可靠性。
    - 宽广的工作温度范围:适应极端环境,可在 -55°C 至 +125°C 范围内正常工作。
    - 卓越的Q值:具有较高的品质因数,保证了优秀的高频性能。
    - 低直流电阻:RDC 最大仅为 2.66 Ω,降低功耗,提高效率。
    - 高电流承载能力:IDC 最大可达 1100 mA,适合各种功率应用。

    4. 应用案例和使用建议


    - 应用案例:适用于高频通信设备、无线路由器、智能手机、卫星通信系统等设备中的射频电路和滤波器。
    - 使用建议:
    - 在射频电路设计时,选择适当的电感值以匹配电路频率。
    - 确保电路板的设计可以有效散热,避免因过热导致的性能下降。
    - 结合具体应用场景,通过模拟和仿真工具对电感器进行评估,以优化整体性能。

    5. 兼容性和支持


    - 兼容性:0402HM系列电感器与多种主流的PCB制造工艺兼容,可广泛应用于不同的电子产品中。
    - 支持:制造商提供详尽的技术文档和支持服务,确保客户能够充分利用该产品,解决应用过程中的问题。

    6. 常见问题与解决方案


    - 问题:电感值测量结果不一致
    - 解决方案:检查测试仪器是否校准准确,确认测试环境符合产品规范要求。
    - 问题:温度过高导致性能下降
    - 解决方案:采用散热片或散热孔设计,增加空气流通,确保工作环境温度在合理范围内。

    7. 总结和推荐


    产品优点:
    - 高精度和高可靠性:电感值公差小,能够满足严苛的应用需求。
    - 宽广的工作温度范围:确保在极端环境下依然稳定可靠。
    - 卓越的高频性能:Q值高,SRF高,非常适合高频应用。
    - 优异的散热性能:良好的电流承载能力和低直流电阻,降低了发热问题。
    推荐:0402HM系列电感器在高频电子设备中表现出色,是设计师的理想选择。无论是在射频电路还是电源管理电路中,都能发挥重要作用。因此,强烈推荐使用此系列产品。

0402HM-150EKTS参数

参数
额定电流 460mA
Q值 30@250MHz
测试频率 100MHz
电感值 15nH
饱和电流(LSAT) -
自谐振频率(SRF) 5GHz
容差 ±10%
直流电阻(DCR) 160mΩ
长*宽*高 1.15mm*700μm*600μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

0402HM-150EKTS数据手册

厂牌 PDF简要描述 下载
DELTA ELECTRONICS/台湾台达 功率电感 DELTA ELECTRONICS/台湾台达 0402HM-150EKTS 0402HM-150EKTS数据手册

0402HM-150EKTS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.082 ¥ 0.6865
8000+ $ 0.076 ¥ 0.6356
12000+ $ 0.0726 ¥ 0.6075
20000+ $ 0.0686 ¥ 0.5737
28000+ $ 0.066 ¥ 0.5524
40000+ $ 0.0634 ¥ 0.5307
100000+ $ 0.0618 ¥ 0.5168
库存: 40000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 2746
直接购买
加入购物车
