首页  >  产品百科  >  0402DC-R12XGRW

0402DC-R12XGRW

产品分类: 功率电感
厂牌: COILCRAFT
产品描述: ±2% 1.6Ω 310mA 120nH 0402
供应商型号: SXE-0402DC-R12XGRW
供应商: 海外现货
标准整包数: 5

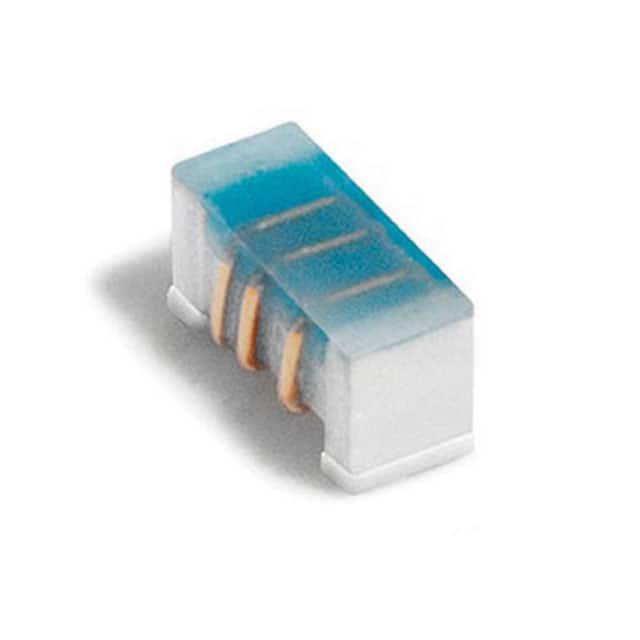

COILCRAFT 功率电感 0402DC-R12XGRW

0402DC-R12XGRW概述

    # Chip Inductors - 0402DC Series (1005) 技术手册

    产品简介


    Chip Inductors - 0402DC 系列是一种采用陶瓷材料制成的线绕式贴片电感器,范围从3.0 nH到120 nH。这些电感器广泛应用于各种电子设备,如通信系统、消费电子、汽车电子和工业控制等场合,主要用于信号滤波、电路谐振、储能和匹配等功能。

    技术参数


    - 电感范围:3.0 nH 到 120 nH
    - Q值:最高可达160
    - 直流电阻(DCR):最低可低至37.0 mΩ
    - 自谐振频率(SRF):最高可达15.78 GHz
    - 温度系数(TCL):+25 到 +125 ppm/°C
    - 最大电流(Irms):根据不同型号,在25°C时最大温升15°C时变化范围为280 mA 至 1600 mA
    - 封装形式:7″机载卷带,每卷含有2000或10,000个器件
    - 工作温度:环境温度-40°C到+125°C,最大零件温度+140°C

    产品特点和优势


    0402DC系列电感器具有以下显著优势:
    - 高Q值:相比其他0402系列电感器,Q值高出40%,提高了信号质量。
    - 低DCR:相比其他0402系列电感器,DCR降低45%,有助于提高整体效率。
    - 高自谐振频率:最高可达15.78 GHz,适用于高频应用。
    - 环境友好:RoHS合规,无卤素,绿色环保。

    应用案例和使用建议


    应用案例
    - 通信系统:用于手机、路由器等设备中的射频滤波。
    - 消费电子:应用于音频设备、视频设备中的电源管理和信号滤波。
    - 汽车电子:用于汽车音响系统的滤波和电源管理。
    - 工业控制:用于电源转换器和电机控制设备中的信号滤波和储能。
    使用建议
    - 焊接注意事项:请参考文档《Soldering Surface Mount Components》进行焊接,确保焊接过程正确,避免热损坏。
    - 选型建议:根据具体应用需求选择合适的电感量和电流承受能力,以确保最佳性能和可靠性。
    - 存储条件:电感器应在-40°C到+140°C的范围内储存,卷带包装的电感器应在-40°C到+80°C范围内。

    兼容性和支持


    - 兼容性:0402DC系列电感器与各种标准电子组装设备兼容,如自动化组装设备。
    - 支持服务:厂商提供技术支持和售后服务,包括产品咨询、故障排除和技术文档下载。

    常见问题与解决方案


    - 问题1:如何确保焊接质量?
    解决方案:严格按照焊接规范进行操作,参照文档《Soldering Surface Mount Components》。
    - 问题2:如何选择合适型号的电感器?
    解决方案:根据具体应用需求选择合适的电感量和电流承受能力,参阅电感器的技术参数表。
    - 问题3:如何避免过热问题?
    解决方案:根据电感器的额定电流限制使用,保持工作环境温度在合理范围内,定期检查电感器的温度情况。

    总结和推荐


    Chip Inductors - 0402DC系列电感器以其高Q值、低DCR、高自谐振频率和环保特性在各类应用中表现出色。无论是在高频通信系统还是消费电子产品中,它们都能提供出色的性能。强烈推荐在设计时考虑选用这一系列电感器,以提升整个系统的可靠性和性能。
    以上是关于0402DC系列芯片电感器的详细技术手册内容,包括产品简介、技术参数、产品特点和优势、应用案例及使用建议、兼容性和支持、常见问题与解决方案,以及总结和推荐。希望对您的设计和采购有所帮助。

0402DC-R12XGRW参数

参数
自谐振频率(SRF) -
容差 ±2%
直流电阻(DCR) 1.6Ω
额定电流 310mA
Q值 -
测试频率 -
电感值 120nH
饱和电流(LSAT) -
通用封装 0402
包装方式 卷带包装

0402DC-R12XGRW厂商介绍

Coilcraft是全球领先的磁性元件制造商,专注于设计和生产高品质的电感器、变压器和滤波器等被动电子元件。公司的产品广泛应用于工业、汽车、医疗、通信和消费电子等领域。

Coilcraft的主营产品分类包括:
1. 电感器:包括功率电感器、射频电感器、电流感测电感器等。
2. 变压器:包括音频变压器、电源变压器、隔离变压器等。
3. 滤波器:包括EMI滤波器、电源滤波器、信号滤波器等。

Coilcraft的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品的可靠性和稳定性。
3. 快速响应:全球分销网络,快速响应客户需求,提供及时的技术支持和售后服务。
4. 定制服务:根据客户需求,提供定制化的解决方案,满足特定应用需求。

0402DC-R12XGRW数据手册

厂牌 PDF简要描述 下载
COILCRAFT 功率电感 COILCRAFT 0402DC-R12XGRW 0402DC-R12XGRW数据手册

0402DC-R12XGRW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.4494
50+ ¥ 6.1915
250+ ¥ 6.0883
500+ ¥ 5.9851
1000+ ¥ 5.7787
2000+ ¥ 5.6756
10000+ ¥ 5.1596
库存: 1723
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 32.24
直接购买
加入购物车
