首页  >  产品百科  >  74404032101

74404032101

产品分类: 功率电感
厂牌: WURTH
产品描述: ±20% 1.9Ω 100μH 1212
供应商型号: 4065869
供应商: 海外现货
标准整包数: 5

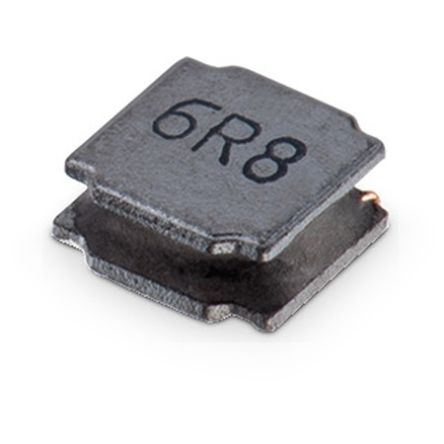

WURTH 功率电感 74404032101

74404032101概述

    电子元器件产品技术手册解析:WE-LQS SMT 半屏蔽功率电感

    产品简介


    本产品为WE-LQS SMT半屏蔽功率电感(订单号:74404032101),是专门设计用于一般电子设备的功率电感。它具有多种特性和优势,适用于广泛的应用领域,包括通信设备、计算机硬件、汽车电子等。

    技术参数


    1. 物理尺寸
    - 长度:0.75 ±0.2 mm
    - 宽度:2.5 ±0.2 mm,3.0 ±0.2 mm
    - 最大高度:3.0 mm
    - 尺寸比例:8:1
    2. 推荐焊盘图案
    - 长度:1.4 mm
    - 宽度:2.7 mm,1 mm
    - 尺寸比例:8:1
    3. 电气特性
    - 电感量:100 μH ±20% @ 100 kHz / 1 V
    - 额定电流:0.3 A max. @ ΔT = 40 K
    - 饱和电流:0.26 A @ |ΔL/L| < 30%
    - 直流电阻:1900 mΩ ±20% @ 20 °C
    - 自谐振频率:7.5 MHz
    - 工作电压:最大直流电压120 V
    4. 认证
    - 符合RoHS指令(2011/65/EU & 2015/863)
    - 符合REACH指令((EC)1907/2006)
    - 无卤素(符合JEDEC JS709B)
    - 无卤素(符合IEC 61249-2-21)
    - AEC-Q200 Grade 1认证
    5. 环境条件
    - 储存温度:-40 °C 至 +85 °C
    - 工作温度:-40 °C 至 +125 °C
    - 湿度:< 40 °C;< 75 % RH
    - 焊接条件:需遵守特定的回流焊接曲线

    产品特点和优势


    1. 高性能电感值:提供稳定的100 μH电感值,能够满足大部分应用需求。
    2. 高可靠性:符合AEC-Q200 Grade 1标准,确保在极端环境下稳定工作。
    3. 低直流电阻:1900 mΩ的直流电阻保证高效能和低损耗。
    4. 长寿命:经过严格的耐久性测试,保证长期可靠的运行。

    应用案例和使用建议


    1. 通信设备:在通信设备中作为滤波器,提高信号传输质量。
    2. 计算机硬件:在电源模块中用于能量存储和滤波。
    3. 汽车电子:在车载电源管理系统中用于稳压和滤波。
    使用建议:
    - 在高温环境中使用时,应注意散热措施,避免因温度过高导致性能下降。
    - 使用刷子清洗PCB板时,尽量避免刷到电感器上,以防损伤。

    兼容性和支持


    - 该产品与市面上主流的SMT贴装设备兼容,且可配合标准的8:1比例的包装进行运输。
    - 生产商提供了详细的焊接曲线和技术支持文档,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 焊接时出现虚焊:确保焊接温度和时间符合指定的回流曲线,避免过高的峰值温度。
    2. 长时间存放后出现焊点不良:建议在发货后的12个月内使用,以保持最佳性能。
    3. 使用中出现噪音:可能是因为音频频率信号的影响,可尝试改变信号频率或加强屏蔽措施。

    总结和推荐


    综上所述,WE-LQS SMT半屏蔽功率电感在各项性能指标上表现优异,符合通用电子设备的要求,尤其适用于需要高可靠性的应用场合。考虑到其良好的性能、较高的可靠性以及合理的成本,我们强烈推荐此产品。
    请注意,本手册仅为部分摘录,详细信息请参考完整的技术手册。

74404032101参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.9Ω
额定电流 -
Q值 -
测试频率 -
电感值 100μH
通用封装 1212
包装方式 卷带包装

74404032101厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74404032101数据手册

厂牌 PDF简要描述 下载
WURTH 功率电感 WURTH 74404032101 74404032101数据手册

74404032101封装设计

查看详情并下载
Symbol
Footprint
3D Model
