FAUL0620-100MT

产品分类: 功率电感
产品描述: ±20% 145mΩ 2.8A 10μH
供应商型号: FAUL0620-100MT SMD,6.6X7MM
供应商: 国内现货
标准整包数: 1500
CJIANG/深圳长江微电 功率电感 FAUL0620-100MT

FAUL0620-100MT概述

    电子元器件产品技术手册解析

    产品简介

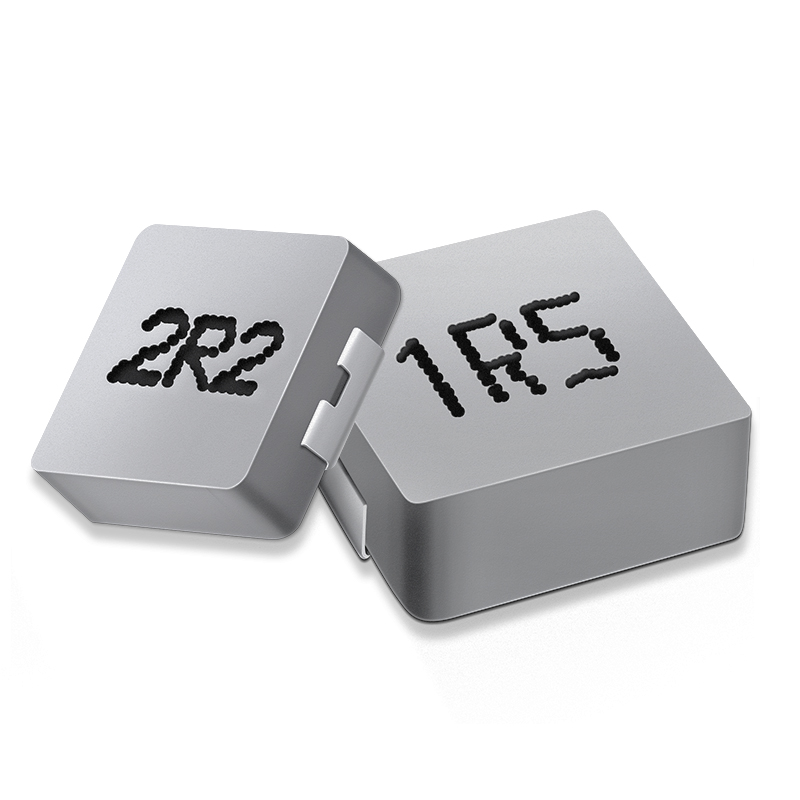

    深圳市长江微电科技有限公司新推出的FAUL系列Wire Wound Molded SMD Power Inductors(绕线型贴片式功率电感)是专门针对汽车电子及车载电子应用设计的产品。该系列产品符合RoHS标准,无卤素,并通过REACH认证,具备高电流额定值、最大工作温度可达155℃以及低磁芯损耗等特性。此外,由于其独特的模具结构设计,使得产品运行时噪声极低。目前,FAUL系列已经通过了AEC-Q200认证,这进一步证明了其可靠性。

    技术参数


    FAUL系列电感的电气参数如下:
    - 尺寸:
    - 产品型号:FAUL 1040
    - 长度A:3.0mm
    - 宽度B:2.0mm
    - 高度C:3.0mm
    - 基本规格:
    - 标称电感值范围:0.15μH 至 100μH
    - 允许公差:±20%
    - 最大电流:依据不同型号有所不同,例如FAUL1040-R15MT的最大电流为45.00A
    - 饱和电流:依据不同型号有所不同,例如FAUL1040-R15MT的饱和电流为75.00A
    - 电气特性:
    - 工作温度范围:-55℃至+155℃
    - 存储温度范围:-10℃至+40℃,湿度最大70%
    - 额定直流电阻(DCR):依据不同型号有所不同,例如FAUL1040-R15MT的直流电阻为0.65mΩ

    产品特点和优势


    FAUL系列电感具有以下显著优势:
    - 高电流额定值:能够处理高电流,确保设备的稳定运行。
    - 高温适应能力:最高可承受155℃的工作温度,适合各种恶劣环境下的应用。
    - 低噪声设计:采用模具封装技术,有效减少运行时的噪音。
    - 高可靠性:已通过AEC-Q200认证,确保在汽车电子应用中的可靠性。

    应用案例和使用建议


    FAUL系列电感主要用于汽车电子及车载电子系统,如电动汽车、混合动力汽车中的电源管理和滤波电路。为了保证最佳效果,建议根据具体应用需求选择合适的电感型号,并注意以下几点:
    - 匹配电源管理系统:确保所选电感型号与电源管理系统的电流和电压要求相匹配。
    - 散热设计:在高电流条件下使用时,需考虑良好的散热设计以防止过热。
    - 布线布局:合理规划PCB上的布线路径,避免信号干扰。

    兼容性和支持


    FAUL系列电感与其他制造商的标准产品具有良好的兼容性,可以方便地应用于现有电子系统中。深圳市长江微电科技有限公司提供全面的技术支持和服务,包括样品申请、产品测试和技术咨询等。如有任何疑问或技术支持需求,可通过官网联系客服获取帮助。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题:产品无法正常工作
    - 解决方案:检查连接线路是否正确,确认电源电压和电流是否符合要求。
    - 问题:电感发热严重
    - 解决方案:调整电路设计以降低电流密度,或者增加散热措施如散热片或风扇。
    - 问题:电感损坏
    - 解决方案:更换同型号的新电感,检查并修复可能导致电感损坏的外部因素。

    总结和推荐


    FAUL系列电感凭借其高可靠性、低噪音和宽温范围等优势,在汽车电子及车载电子领域表现出色。通过合理的设计和适当的使用建议,该产品能够在多种复杂环境中保持高效稳定的性能。总体而言,FAUL系列电感是一款值得推荐的高性能电感产品。对于正在寻找高品质电感的工程师和设计师来说,FAUL系列无疑是一个值得考虑的选择。

FAUL0620-100MT参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 145mΩ
额定电流 2.8A
Q值 -
测试频率 -
电感值 10μH
饱和电流(LSAT) -

FAUL0620-100MT厂商介绍

CJIANG公司是一家专注于工业自动化和智能制造领域的高科技企业。公司主营产品包括工业机器人、自动化生产线、智能物流系统、视觉检测设备等,广泛应用于汽车制造、3C电子、食品包装、医药化工等多个行业。

CJIANG的优势在于:
1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高效、可靠的自动化解决方案。
2. 定制化服务:根据客户需求,提供定制化的自动化设备和生产线,满足不同行业和应用场景的需求。
3. 完善的售后服务:提供全方位的技术支持和售后服务,确保客户设备稳定运行,降低维护成本。
4. 丰富的行业经验:公司在多个行业积累了丰富的项目经验,能够快速响应客户需求,提供专业的解决方案。

总之,CJIANG公司凭借技术创新、定制化服务和丰富的行业经验,为客户提供优质的自动化产品和服务,助力企业实现智能制造和转型升级。

FAUL0620-100MT数据手册

厂牌 PDF简要描述 下载
CJIANG/深圳长江微电 功率电感 CJIANG/深圳长江微电 FAUL0620-100MT FAUL0620-100MT数据手册

FAUL0620-100MT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 1.0475
库存: 15000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 1571.25
