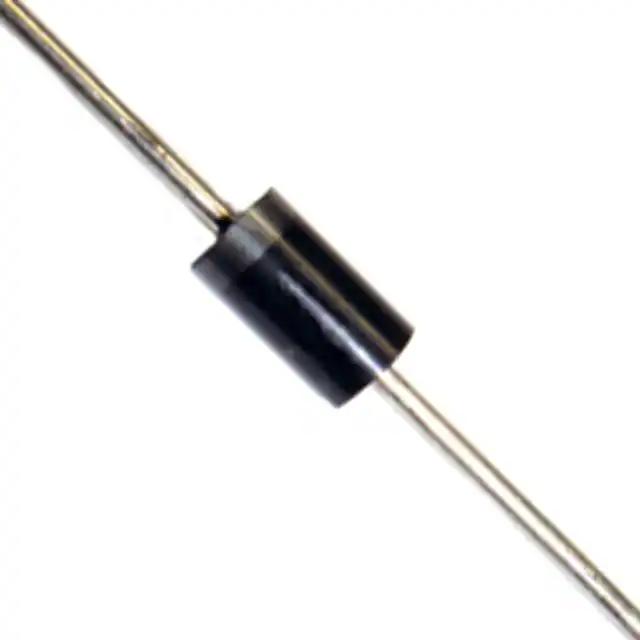

UF5404

产品分类: 其他二极管
产品描述: 封装:DO-201AD 参数:VR=80V IF=3A VF=0.85V IR=500uA
供应商型号: UF5404 DO-201AD
供应商: 云汉优选
标准整包数: 1000
MDD/辰达半导体 其他二极管 UF5404

UF5404概述

    ULTRA FAST RECTIFIERS 技术手册概述

    产品简介


    ULTRA FAST RECTIFIERS(超快整流器)是一系列用于电力转换和控制应用的半导体器件。这些器件主要包括UF5400到UF5408等多个型号,它们广泛应用于各种电子设备中,如电源转换器、太阳能逆变器、工业控制设备和通信系统等。这些器件的主要功能是在交流电转换为直流电的过程中实现快速和高效的整流。

    技术参数


    以下是ULTRA FAST RECTIFIERS系列的技术规格和性能参数:
    - 最大重复峰值反向电压 (VRRM):50V 至 1000V
    - 最大有效值电压 (VRMS):35V 至 700V
    - 最大直流阻断电压 (VDC):50V 至 1000V
    - 最大平均正向整流电流 (I(AV)):3.0A
    - 峰值正向浪涌电流 (IFSM):150.0A
    - 最大瞬时正向电压 (VF):1.0V 至 1.7V
    - 最大直流反向电流 (IR):5.0μA 至 150.0μA
    - 最大反向恢复时间 (trr):50ns 至 75ns
    - 典型结电容 (CJ):45.0pF
    - 典型热阻 (RθJA):20.0°C/W
    - 工作结温和存储温度范围 (TJ, TSTG):-65°C 至 +150°C

    产品特点和优势


    ULTRA FAST RECTIFIERS 系列产品具备以下显著特点和优势:
    - 超高效率:提供超快开关速度,提高能源转换效率。
    - 低泄漏电流:确保在高反向电压下的稳定运行。
    - 高浪涌电流能力:能够承受大电流冲击,适用于严苛的应用环境。
    - 高耐温性能:可承受-65°C至+150°C的工作温度范围。
    - 可靠的机械设计:通过UL认证,具有优秀的耐火性能和高焊接强度。
    - 易用性:标准的JEDEC封装,便于安装和更换。

    应用案例和使用建议


    这些器件在多种应用场景中表现出色,例如:
    - 电源转换器:在高频开关电源中使用,确保高效率和稳定性。
    - 太阳能逆变器:用于将太阳能电池板产生的直流电转换为可用的交流电。
    - 工业控制系统:在电机驱动和其他控制电路中提供快速响应的整流功能。
    使用建议:
    - 确保反向电压的选择符合具体应用需求,避免过载。
    - 考虑散热管理,特别是在高电流环境下。
    - 在复杂电路中进行合理布局,减少寄生效应。

    兼容性和支持


    这些器件具有良好的兼容性,可以与其他标准JEDEC封装的元器件配合使用。厂商提供了详尽的技术支持文档和售后服务,以确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    - 问题:瞬时反向电流过高
    - 解决方案:确保电路中的负载合理匹配,避免浪涌电流导致器件损坏。

    - 问题:反向恢复时间长
    - 解决方案:检查应用环境的温度和电压条件,必要时选择具有更短反向恢复时间的型号。

    总结和推荐


    ULTRA FAST RECTIFIERS 系列以其出色的性能和可靠性,在多个领域展现了卓越的应用价值。其高效的整流能力和强大的抗浪涌能力使其成为高要求电子系统的理想选择。强烈推荐在需要高性能整流器的应用中选用这些产品。
    通过本手册的内容,用户可以获得全面的产品信息和技术指导,从而更好地理解和利用这些先进的电子元器件。

UF5404参数

参数
Ir - 反向电流 5μA
Vr-反向电压 -
If - 正向电流 3000
9.5mm(Max)
通用封装 DO-201AD
安装方式 通孔安装
包装方式 盒装
