SMF7.5A

产品分类: 其他二极管
产品描述: 封装:SOD-123FL 参数:VR=60V IF=1A VF=0.70V IR=500uA
供应商型号: SMF7.5A SOD-123FL
供应商: 云汉优选
标准整包数: 3000

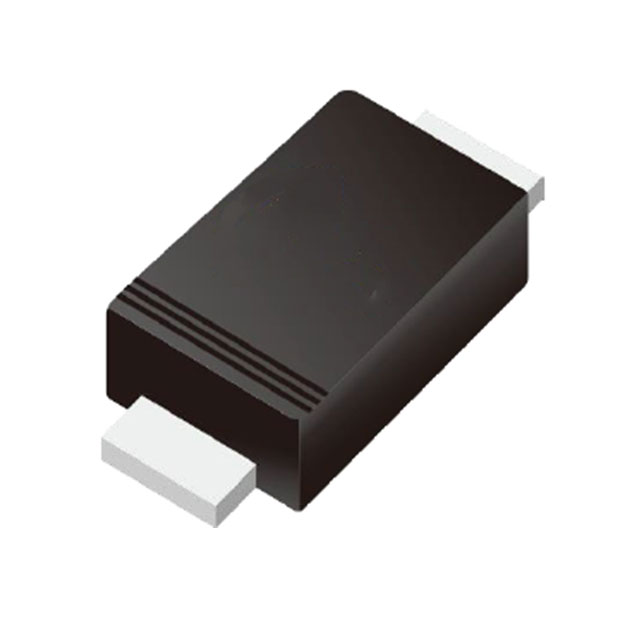

MDD/辰达半导体 其他二极管 SMF7.5A

SMF7.5A概述


    产品简介


    瞬态电压抑制器(Transient Voltage Suppressor, TVS)
    产品类型: 瞬态电压抑制器(TVS)
    主要功能: 用于保护电子电路免受瞬态过电压的损害,提供稳定的电压钳位能力,快速响应并吸收大电流脉冲。
    应用领域: 广泛应用于汽车电子、通信设备、工业控制、消费电子等领域,保护敏感电子组件不受静电放电(ESD)、感应雷击及其他瞬态过电压的影响。

    技术参数


    最大额定值
    - 峰值脉冲功率耗散(非重复性脉冲):200W(TA = 25℃,超温降额)
    - 峰值正向浪涌电流,8.3ms单半正弦波叠加在额定负载上:30A(JEDEC方法)
    - 稳态功率耗散(TL = 75℃):1.0W
    - 正向瞬态电压(IPP = 30A):3.5V
    工作温度范围
    - 结温:-55°C 至 +150°C
    - 存储温度:-55°C 至 +175°C
    基本参数
    - 额定阻挡电压:5.0V 至 170V
    - 包装材料:UL阻燃等级94V-0
    - 封装形式:JEDEC SOD-123FL 模塑塑料外壳

    产品特点和优势


    产品特点:
    1. 玻璃钝化晶圆结构: 提高了耐高温和耐化学腐蚀的能力。
    2. 双向/单向版本: 满足不同的应用需求,支持双向和单向操作。
    3. 快速响应时间: 几乎瞬间响应,有效保护电子组件。
    4. 优秀的钳位能力: 能够在极短时间内将高电压钳位到安全水平。
    优势:
    - 出色的耐用性: 可承受高达30A的峰值正向浪涌电流,保障长时间可靠性。
    - 高效能: 具备快速响应和高效的能量吸收能力,确保在极端条件下正常运行。
    - 易用性: 提供多种电压等级,适合各种应用场景,便于集成。

    应用案例和使用建议


    应用场景:
    - 汽车电子: 在车载电路中保护传感器、控制器和其他电子组件免受瞬态过电压的影响。
    - 通信设备: 在通信设备中保护电源模块和信号线免受雷击或电力线路波动的影响。
    - 工业控制: 在工业控制系统中保护PLC、传感器等电子设备,防止电涌对系统造成损害。
    使用建议:
    - 根据具体的应用环境选择合适的电压等级。
    - 在设计时考虑散热和保护措施,确保良好的散热效果。
    - 定期进行电路检测和维护,以确保系统的稳定性和可靠性。

    兼容性和支持


    兼容性:
    - 与常见的PCB和焊锡工艺兼容,支持SMT贴片安装。
    支持:
    - 厂商提供详细的技术文档、样品和测试支持,确保用户能够顺利地使用和集成这些产品。
    - 客户可以联系厂商获取更详细的安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:产品是否可以通过焊接安装?
    - 解决方案: 是的,终端可按MIL-STD-750方法2026进行焊接,符合SMD安装要求。
    2. 问题:产品在高湿度环境下工作是否稳定?
    - 解决方案: 产品经过严格的耐湿测试,确保在高湿度环境下仍能保持稳定的工作性能。
    3. 问题:如何正确读取产品型号代码?
    - 解决方案: 参考产品资料中的标记代码部分,正确识别型号代码。

    总结和推荐


    综合评估:
    瞬态电压抑制器(TVS)系列凭借其出色的抗冲击能力、高效能和稳定性,成为各类电子产品的重要防护器件。其具备双向和单向版本,适用广泛的应用场景,能够为各类敏感电子组件提供可靠的保护。其优良的特性使得它在现代电子设备中得到了广泛应用,并且具有较高的市场竞争力。
    推荐使用:
    鉴于其优秀的性能和广泛的适用性,我们强烈推荐在需要瞬态过电压保护的应用场合使用此类产品。其高可靠性和稳定性使其成为众多工程师的首选。

SMF7.5A参数

参数
Vr-反向电压 -
If - 正向电流 -
Ir - 反向电流 50μA
通用封装 SOD-123FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SMF7.5A厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

SMF7.5A数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 其他二极管 MDD/辰达半导体 SMF7.5A SMF7.5A数据手册

SMF7.5A封装设计

查看详情并下载
Symbol
Footprint
3D Model
