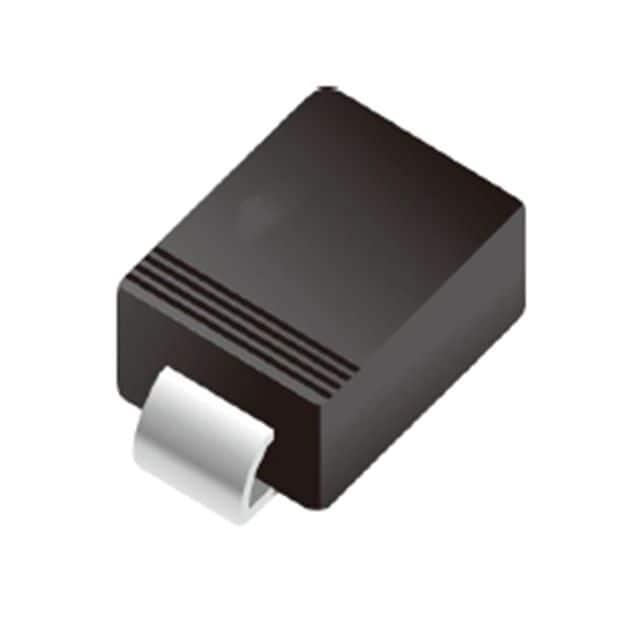

SMBJ130A

产品分类: 其他二极管
产品描述: 封装:SMB/DO-214AA 参数:VR=600V IF=2A VF=1V IR=5uA
供应商型号: SMBJ130A SMB/DO-214AA
供应商: 云汉优选
标准整包数: 3000
MDD/辰达半导体 其他二极管 SMBJ130A

SMBJ130A概述

    # 电子元器件技术手册:SMBJ系列瞬态电压抑制二极管

    产品简介


    SMBJ系列瞬态电压抑制二极管(Transient Voltage Suppressor,TVS)是一类专为表面贴装应用设计的产品,旨在优化电路板空间。这类二极管广泛应用于各类需要保护设备免受瞬时电压冲击的场合,如交流/直流电源、低频信号传输线路(例如RS232、RS485等)。它们的特点包括低电感、快速响应时间和卓越的浪涌抑制能力。

    技术参数


    SMBJ系列瞬态电压抑制二极管的关键技术参数如下:
    | 参数 | 值 |

    | 工作电压范围 | 5.0 V 至 440 V |
    | 峰值脉冲功率 | 600 瓦 |
    | 峰值脉冲电流(10/1000μs波形) | IPP(见表格) |
    | 静态功率耗散(TA=50℃) | 5.0 瓦 |
    | 峰值正向浪涌电流(8.3ms半正弦波) | 100 安培 |
    | 工作温度范围 | -65℃至+150℃ |
    | 典型热阻(结到引脚) | 20℃/瓦 |
    | 典型热阻(结到环境) | 100℃/瓦 |

    产品特点和优势


    SMBJ系列瞬态电压抑制二极管具有以下显著特点和优势:
    - 低电感设计:有助于减少寄生电感的影响,提高保护效率。
    - 快速响应时间:能在微秒级的时间内迅速响应并抑制电压尖峰。
    - 玻璃钝化结:提高了可靠性,增强了耐高温能力。
    - 内置应变缓解结构:降低了焊接过程中因应力导致的损坏风险。
    - 塑料封装:具备UL94V-0等级,提高了防火安全性。
    - 双向设计:适用于各种电压极性的保护需求。

    应用案例和使用建议


    SMBJ系列瞬态电压抑制二极管可广泛应用于多种电子产品中,包括但不限于:
    - AC/DC电源模块
    - 低频信号传输线路(如RS232、RS485)
    - 通讯设备
    在使用时,建议考虑以下几点:
    - 在选择具体型号时,根据实际应用中的最大工作电压来确定合适的击穿电压(VRWM)。
    - 针对高频应用场合,需特别关注电容特性,避免引入过多杂散电容。
    - 保证良好的散热条件,特别是在高功率应用场合下,应尽量避免长时间满载工作。

    兼容性和支持


    SMBJ系列二极管采用标准的JEDEC DO-214AA/SMB塑封体设计,易于集成到现有电路板布局中。此外,制造商提供了详细的装配指导和焊接条件推荐,确保产品的可靠安装和使用。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方法:
    - 问题1:安装后发现TVS二极管不起作用。
    - 解决方法:检查焊接质量及是否正确连接极性。
    - 问题2:过压保护效果不佳。
    - 解决方法:确认实际工作电压未超出TVS二极管的保护范围,同时检查是否与电路其他元件产生冲突。
    - 问题3:长期运行后发现TVS二极管失效。
    - 解决方法:确认电路中的热管理和散热措施是否充分,必要时增加外部散热片或优化电路布局以降低功耗。

    总结和推荐


    综上所述,SMBJ系列瞬态电压抑制二极管凭借其出色的电气特性和可靠性,在多个应用领域展现了强大的保护能力和广泛的应用前景。对于需要高度保护敏感电子元件免受瞬态电压冲击的项目而言,这是一个非常值得考虑的选择。无论是在工业自动化、通信基础设施还是消费电子产品中,都能看到其卓越的表现。因此,强烈推荐给那些寻求高效、可靠的瞬态电压防护解决方案的设计工程师和技术采购人员。

SMBJ130A参数

参数
Ir - 反向电流 5μA
Vr-反向电压 -
If - 正向电流 -
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SMBJ130A厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

SMBJ130A数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 其他二极管 MDD/辰达半导体 SMBJ130A SMBJ130A数据手册

SMBJ130A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1716
6000+ ¥ 0.1687
9000+ ¥ 0.1645
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 514.8
