SMAJ78CA

产品分类: 其他二极管
产品描述: 封装:SMA/DO-214AC 参数:VR=150V IF=1A VF=0.85V IR=200uA
供应商型号:
供应商:
标准整包数: 0

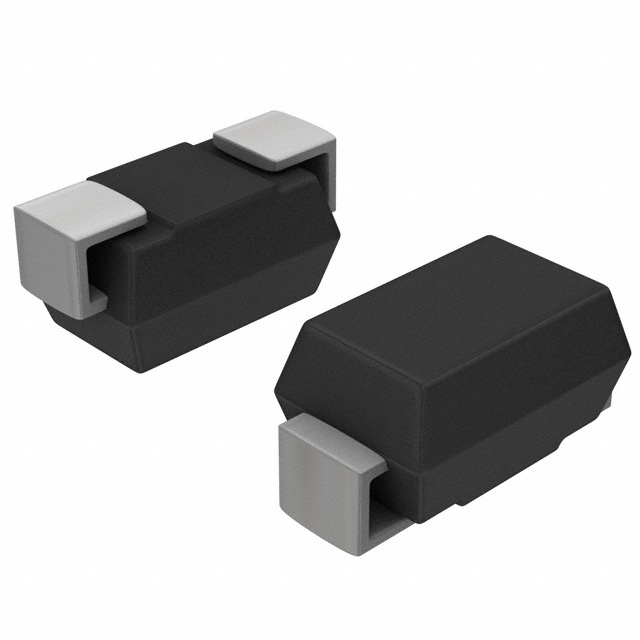

MDD/辰达半导体 其他二极管 SMAJ78CA

SMAJ78CA概述

    SMAJ系列瞬态电压抑制器(TVS)产品综述

    1. 产品简介


    瞬态电压抑制器(Transient Voltage Suppressor, TVS)是一种用于保护电子设备免受瞬间高电压冲击的半导体器件。本手册介绍的是由Micro Diode公司生产的SMAJ系列TVS产品,覆盖了从5.0V到440V的不同电压等级。SMAJ系列TVS主要用于表面贴装的应用场景,具备低功耗、高速响应和出色的箝位能力。这些器件广泛应用于输入/输出接口(I/O接口)、AC/DC电源供应、低频信号传输线(如RS232、RS485等)等领域。

    2. 技术参数


    以下是SMAJ系列TVS的技术规格:
    - 额定电压范围: 5.0V至440V
    - 峰值脉冲功率: 400瓦特
    - 峰值脉冲电流: 见表A(单位:安培)
    - 峰值正向浪涌电流: 40A
    - 工作温度范围: -65°C 至 +150°C
    - 热阻抗: 结至引脚 RθJL = 30°C/W,结至环境 RθJA = 120°C/W
    - 存储温度范围: -65°C 至 +150°C
    - 漏电流: 高于10V时典型值小于1μA
    - 最大反向工作电压: 见表1
    具体电压等级的电气特性如下:
    | 设备型号 | 逆向隔离电压 (VRWM) | 击穿电压 (VBR) | 测试电流 (IT) | 最大箝位电压 (VC) | 峰值脉冲电流 (IPP) | 反向泄漏电流 (IR) |
    ||
    | SMAJ5.0A | 5.0V | 6.40~7.00V | 10mA | 9.2V | 43.5A | 800μA |

    3. 产品特点和优势


    SMAJ系列TVS具有以下几个显著特点和优势:
    - 低轮廓封装:采用低高度封装,有助于优化板空间。
    - 内置应变释放:内置设计可以有效减少机械应力的影响。
    - 玻璃钝化结:提高可靠性,增强环境适应性。
    - 低电感设计:快速响应时间,适用于高频信号处理。
    - 出色箝位能力:能够在瞬间高电压情况下提供可靠的保护。

    4. 应用案例和使用建议


    SMAJ系列TVS因其强大的保护能力和宽泛的工作电压范围,被广泛应用于各种应用场景中,例如:
    - 电源系统:保护电源模块免受过压冲击。
    - 通信接口:如RS232、RS485等通信接口,确保信号传输的稳定性和可靠性。
    - 工业控制设备:适用于各种工业控制系统中的信号线路保护。
    使用建议:
    - 在安装时,确保正确使用铜垫片以实现最佳散热效果。
    - 根据环境温度和负载情况调整电路设计,避免过载导致的损坏。
    - 对于频繁暴露在高电压冲击的环境中,建议定期进行检查和更换以确保防护效果。

    5. 兼容性和支持


    SMAJ系列TVS适用于多种标准封装,如JEDEC DO-214AC/SMA,易于集成到现有的电子设备中。制造商提供了详细的产品文档和支持服务,确保用户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题一: 脉冲电流过大导致损坏
    - 解决办法: 检查负载情况,确保在规定范围内使用,并适当增加散热措施。
    - 问题二: 反向泄漏电流过高
    - 解决办法: 检查工作环境温度是否超出了规定范围,必要时增加散热装置。
    - 问题三: 箝位电压不准确
    - 解决办法: 重新校准测试条件,确认是否满足规范要求。

    7. 总结和推荐


    综上所述,SMAJ系列瞬态电压抑制器凭借其低功耗、高可靠性及广泛应用范围,在现代电子设备保护领域展现出明显的优势。对于需要保护关键电路免受瞬态高电压冲击的应用场景,强烈推荐使用SMAJ系列TVS产品。用户可根据具体需求选择合适的电压等级,以确保系统的安全运行。

SMAJ78CA参数

参数
If - 正向电流 -
Ir - 反向电流 5μA
Vr-反向电压 -
4.5mm(Max)
2.8mm(Max)
2.22mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

SMAJ78CA厂商介绍

深圳辰达半导体有限公司 https://www.microdiode.com (简称MDD辰达半导体)是一家专注于半导体分立器件研发设计、封装测试及销售的国家高新技术企业。

公司深耕半导体领域16载,始终坚持以产品技术为驱动,以客户需求为核心,打造涵盖MOSFET、二极管、三极管、整流桥、SiC等全系列、高可靠、高性能的产品服务矩阵,产品广泛应用于新能源汽车、工业控制、消费电子、通信、家电、医疗、照明、安防、仪器仪表等多个领域,服务于全球40多个国家与地区。

公司秉持与时俱进的发展理念,基于目前先进的功率器件设计及封装测试能力,持续关注前沿技术及应用领域发展趋势,全面推动产品升级迭代,提高功率器件产业化及服务闭环的能力,为客户提供可持续、全方位、差异化的一站式产品解决方案。

展望未来,公司将依托行业洞察的能力,通过品牌与技术双轮驱动,快速实现“打造半导体分立器件国际创领品牌”的发展愿景,助力中国半导体产业升级。

SMAJ78CA数据手册

厂牌 PDF简要描述 下载
MDD/辰达半导体 其他二极管 MDD/辰达半导体 SMAJ78CA SMAJ78CA数据手册

SMAJ78CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
