LM50-10A0524-14

产品分类: 其他电源
产品描述: 54W 2 底座安装 99mm*97mm*30mm
供应商型号: JSY-LM50-10A0524-14
供应商: 国内现货
标准整包数: 1

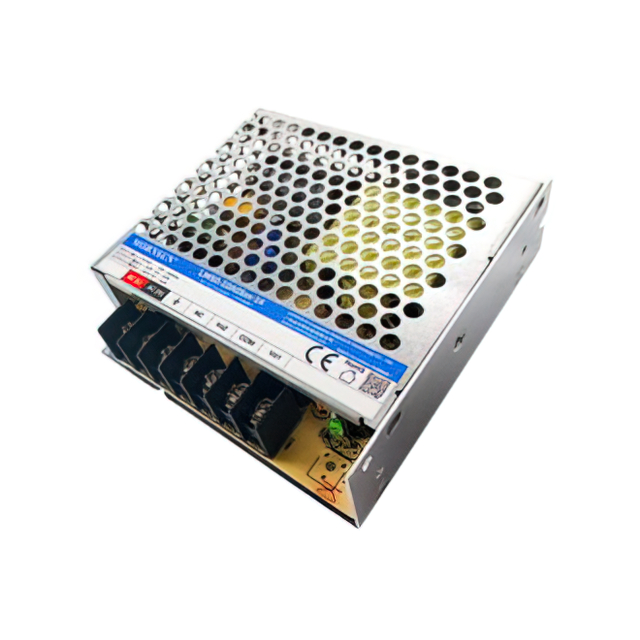

MORNSUN/广州金升阳科技 其他电源 LM50-10A0524-14

LM50-10A0524-14概述

    # AC/DC 50W 机壳开关电源 LM50-10Axx 系列

    产品简介


    AC/DC 50W 机壳开关电源 LM50-10Axx 系列是一款高效、高可靠性的电源解决方案,适用于工业控制设备、仪器仪表等应用场景。该系列具备双路非隔离输出能力,能够同时为两个单元供电,具有广泛的输入电压范围和工作温度范围,无需额外的散热装置即可正常运行。

    技术参数


    输入特性
    - 输入电压范围:
    - 交流输入:85 - 264 VAC
    - 直流输入:120 - 370 VDC
    - 输入电压频率:47 - 63 Hz
    - 输入电流(典型值):
    - 115VAC:1.3 A
    - 230VAC:0.8 A
    - 冲击电流(典型值):
    - 115VAC:30 A
    - 230VAC:50 A
    输出特性
    - 输出功率:54 W
    - 额定输出电压及电流:
    - LM50-10A0512-20:5V/6A,12V/2A
    - LM50-10A0524-14:5V/4A,24V/1.4A
    - 输出电压可调范围:
    - LM50-10A0512-20:4.75 - 5.5V
    - LM50-10A0524-14:N/A
    - 效率:
    - LM50-10A0512-20:79%
    - LM50-10A0524-14:80%
    输出特性曲线
    - 线性调整率:±0.5%
    - 负载调节率:±0.5%至±3%
    - 输出纹波噪声(20MHz带宽,峰-峰值):
    - LM50-10A0512-20:80 mV(Vo1),150 mV(Vo2)
    - LM50-10A0524-14:80 mV(Vo1),150 mV(Vo2)
    热插拔及保护
    - 热插拔:不支持
    - 短路保护:恢复时间小于5秒
    - 过流保护:110% - 250% Io,打嗝,自恢复
    - 过压保护:5.75V≤Vo1≤6.75V(输出电压打嗝)
    工作条件
    - 工作温度范围:-30℃ to +70℃
    - 存储温度范围:-40℃ to +85℃
    - 工作湿度:20% - 90%(无冷凝)
    - 存储湿度:10% - 95%(无冷凝)

    产品特点和优势


    AC/DC 50W 机壳开关电源 LM50-10Axx 系列具有以下特点和优势:
    - 宽输入电压范围:85 - 264VAC/120 - 370VDC,适应多种供电环境。
    - 宽工作温度范围:-30℃ to +70℃,无需额外散热。
    - 高效率、高可靠性、高寿命:效率高达80%,且拥有长时间稳定运行的能力。
    - 低纹波噪声:输出纹波噪声低,确保系统稳定性。
    - 多重保护机制:短路、过流、过压保护,保证使用安全。
    - 认证标准齐全:符合IEC/UL62368、EN60335、GB4943等安全规范,确保产品质量。

    应用案例和使用建议


    应用案例
    LM50-10Axx 系列广泛应用于工业控制设备、仪器仪表等领域,特别是在需要多单元供电的应用场景中表现出色。例如,在自动化生产线中,该电源可以为控制器、传感器等多个单元同时供电。
    使用建议
    1. 避免热插拔:由于不支持热插拔,建议在安装和更换模块前先断开电源。
    2. 散热管理:虽然该电源可以在-30℃到+70℃的环境下工作,但在密闭环境中使用时可能需要增加散热措施。
    3. 输出电压调节:通过调节输出可调电阻ADJ可以改变输出电压,顺时针方向调低。

    兼容性和支持


    LM50-10Axx 系列产品与市场上大多数设备兼容,可以方便地集成到各种系统中。广州金升阳科技有限公司提供了详细的技术支持和售后服务,包括在线技术支持和定期维护服务。对于特殊需求,还可以根据客户要求进行产品定制。

    常见问题与解决方案


    1. 如何调节输出电压?
    - 通过调节输出可调电阻ADJ进行输出电压调节,顺时针方向调低。
    2. 如何避免电源过载?
    - 使用过程中注意不要超过额定输出电压和电流,否则可能导致过载保护机制启动。
    3. 电源产生噪音怎么办?
    - 在模块高压工作时产生的音频噪音不会影响产品性能和可靠性,无需特别处理。

    总结和推荐


    综上所述,AC/DC 50W 机壳开关电源 LM50-10Axx 系列是一款集高效率、高可靠性和多功能性于一身的产品。其广泛的输入电压和工作温度范围,使得它能够在各种严苛环境下稳定工作。鉴于其出色的性能和市场竞争力,强烈推荐该系列产品用于工业控制和仪器仪表领域。

LM50-10A0524-14参数

参数
输出功率 54W
负载调节 -
输出数量 2
长*宽*高 99mm*97mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

LM50-10A0524-14厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

LM50-10A0524-14数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 其他电源 MORNSUN/广州金升阳科技 LM50-10A0524-14 LM50-10A0524-14数据手册

LM50-10A0524-14封装设计

查看详情并下载
Symbol
Footprint
3D Model
