AW8010BFCR

产品分类: 多媒体放大器
产品描述:
供应商型号: AW8010BFCR
供应商: 国内现货
标准整包数: 3000

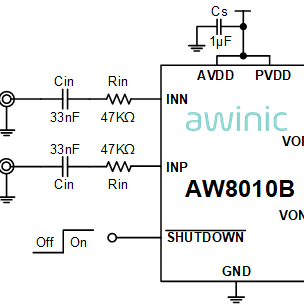

AWINIC/上海艾为电子 多媒体放大器 AW8010BFCR

AW8010BFCR概述

    AW8010B Ultra-Low-EMI, RNS, Mono, Filter-Free Class-D Audio Amplifier

    产品简介


    AW8010B是一款超低电磁干扰(EMI)、高射频瞬态噪声抑制(RNS)的单声道滤波器免级类-D音频放大器。这款高性能音频放大器适用于手机、MP3播放器、GPS导航系统及数字相框等多种消费电子产品。AW8010B的独特之处在于它采用了独特的RNS技术和增强型电磁辐射消除(EEE)功能,极大地降低了电磁干扰,提升了整体性能。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | -0.3 | VDD+0.3 | V |
    | 输出偏置电压 | -25 | 25 | mV |
    | 静态电流 | 2.8 mA |
    | 关断电流 | 0.1 μA |
    | 功率效率 90 | % |
    | 总谐波失真加噪声(THD+N)@4.2V 0.008 | % |
    | 电源抑制比(PSRR)@217Hz | 75 dB |
    | 开启时间 | 40 ms |
    | 关闭时间 | 4 μs |

    产品特点和优势


    1. 超低EMI: EEE技术显著降低全频段电磁干扰。
    2. 优秀的消声点击抑制: 独特的定时控制电路全面抑制爆裂声和点击声。
    3. 高效的PWM架构: 消除传统LC滤波器,提高效率并简化设计。
    4. 高PSRR(电源抑制比): 提供75dB的PSRR,有效抑制电源波动的影响。
    5. 卓越的可靠性: 内置过电流和过温保护,确保设备在故障条件下的安全运行。

    应用案例和使用建议


    1. 应用场景:
    - 手机: 在通话和听音乐时提供无干扰的音频体验。
    - MP3播放器: 支持多种音源输入,保证高质量输出。
    - 数字相框: 提升播放视频时的音质效果。
    2. 使用建议:
    - 布局优化: 在PCB布局中尽可能缩短输入和输出线长,避免电磁干扰。
    - 组件选择: 使用低ESR陶瓷电容作为电源去耦电容,并放置在靠近AW8010B的VDD引脚处。
    - 抗噪措施: 当设备靠近EMI敏感电路或信号线较长时,考虑添加铁氧体芯片电感和电容以提高抗噪能力。

    兼容性和支持


    - 兼容性: AW8010B具有良好的兼容性,可广泛应用于各种消费电子产品中。
    - 支持: 上海艾为电子科技有限公司提供详尽的技术文档和客户支持,确保产品应用顺利进行。

    常见问题与解决方案


    1. 问题: 设备开启后出现异常噪音。
    - 解决办法: 检查电源去耦电容是否放置正确且容量合适。
    2. 问题: 设备功耗过高。
    - 解决办法: 确保输入电阻和输入电容的匹配度,适当调整增益设置。

    总结和推荐


    AW8010B以其卓越的性能、广泛的适用范围和高性价比,成为市场上极具竞争力的产品。它的超低EMI和强大的抗噪能力使其非常适合在手机和其他消费电子设备中使用。鉴于其优异的性能表现,我们强烈推荐这款产品用于各类高端消费电子应用。

AW8010BFCR参数

参数
放大器类型 -
最大输出功率 -
-3db带宽 -
音频-负载阻抗 -
最大工作供电电压 -
最小工作供电电压 -
THD + 噪声 -
输出类型 -
通用封装 FCQFN-9

AW8010BFCR厂商介绍

awinic(艾为电子)是一家中国半导体公司,专注于高性能模拟、混合信号、射频和微处理器产品的设计与销售。公司的产品主要分为以下几类:

1. 音频产品:包括音频放大器、音频转换器等,广泛应用于智能手机、平板电脑、智能穿戴设备等领域。
2. 电源管理:提供电源管理芯片,用于智能手机、平板电脑、笔记本电脑等设备的电源管理。
3. 射频产品:包括射频前端、射频收发器等,应用于无线通信、物联网等领域。
4. 传感器:包括光传感器、压力传感器等,用于智能设备的环境监测和健康监测。
5. 微处理器:提供微控制器和微处理器,应用于智能家居、工业控制等领域。

awinic的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、低功耗的产品。
2. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
3. 供应链管理:拥有稳定的供应链体系,保证产品的质量和交期。
4. 客户支持:提供全方位的技术支持和售后服务,帮助客户快速解决问题。

AW8010BFCR数据手册

厂牌 PDF简要描述 下载
AWINIC/上海艾为电子 多媒体放大器 AWINIC/上海艾为电子 AW8010BFCR AW8010BFCR数据手册

AW8010BFCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.3865
库存: 3000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 1159.5
