EGW2CM220F12OT

产品分类: 铝电解电容
产品描述: 22μF 160V ±20% 10000h 390mA 插件,D8xL12mm 12mm(高度)
供应商型号: 31M-ERZ1VM221F12OT
供应商: 云汉优选
标准整包数: 10

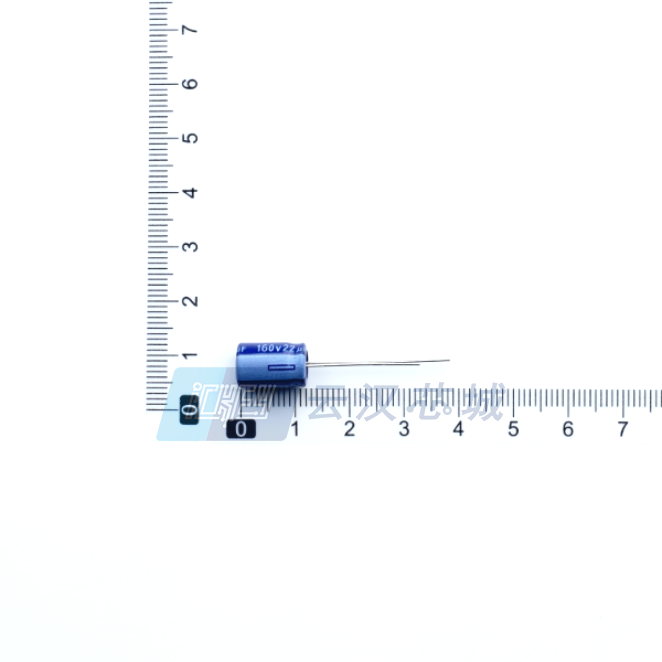

AISHI/湖南艾华集团 铝电解电容 EGW2CM220F12OT

EGW2CM220F12OT概述

    CD11GAS 系列铝电解电容器

    产品简介


    CD11GAS系列是由深圳市艾华集团生产的小型单端子铝电解电容器。它们具有广泛的电气特性和优异的可靠性,适用于各种电子设备,如电源供应系统、照明设备、通信设备、汽车电子设备以及工业自动化控制等应用领域。这些电容器以其紧凑的设计、宽泛的工作温度范围和高可靠性而受到青睐。

    技术参数


    - 工作温度范围:
    - 额定工作电压下:-40℃~+105℃(6.3VDC~100VDC)
    - 140V.DC~450V.DC:-40℃~+130℃
    - 500V.DC:-40℃~+105℃
    - 测试环境:
    - 环境温度:15℃~35℃
    - 相对湿度:45%~75%
    - 大气压力:86kPa~106kPa
    - 电气特性:
    - 损失角正切值(Dissipation factor, DF):参见表1
    - 容量偏差:-20%~+20%
    - 泄漏电流:≤0.02CV+10μA,(2分钟后)
    - 450~500V:≤0.03CV+10μA,(2分钟后)
    - 机械特性:
    - 引线抗拉强度:0.45~1.0mm直径引线,最大拉力分别为20N、10N
    - 端子抗弯强度:在引线施加固定重力后,弯曲两次并回原位,无接触不良、开路或短路,无可见机械损伤。
    - 引线可焊性:至少90%的引线表面覆盖新锡。
    - 耐久性测试:
    - 耐焊接热:电容变化在初始值±10%范围内。
    - 高温负荷试验:105±2℃环境下,电容变化在初始值±20%范围内。
    - 高温存储试验:105±2℃环境下无负荷存储至少16小时。

    产品特点和优势


    CD11GAS系列电容器具备以下独特功能和优势:
    - 广泛的工作温度范围:能够适应从-40℃到+130℃的工作环境。
    - 高可靠性:通过严格的测试验证,确保在极端环境下的稳定性。
    - 高效的电气性能:低损失角正切值和高容量稳定性,减少能量损耗,提高效率。
    - 优良的机械性能:引线坚固,端子抗弯强度高,满足严格的机械性能要求。
    - 长寿命:经过高温负荷和储存测试,确保长期可靠性。

    应用案例和使用建议


    - 电源供应系统:应用于需要大容量且稳定性的电源供应系统,如计算机电源、LED驱动电源等。
    - 照明设备:适用于LED照明系统,提供高稳定性电容支持。
    - 通信设备:在通信设备中提供可靠的滤波和能量存储功能。
    - 使用建议:
    - 在高频应用中,选择额定工作电压接近应用电压的电容器以减少能量损耗。
    - 在恶劣环境中使用时,确保环境温度和湿度条件符合标准测试条件。

    兼容性和支持


    CD11GAS系列电容器具有良好的兼容性,可用于各种电子设备和电路板设计。制造商提供了详尽的支持文档和技术服务,帮助用户快速了解和正确使用这些电容器。

    常见问题与解决方案


    - 问题1:电容器在高温环境下的性能如何?
    - 解答:CD11GAS系列电容器在105±2℃的高温负荷试验中表现良好,电容变化在初始值±20%范围内。
    - 问题2:如何测试电容器的漏电流?
    - 解答:在电容器两端施加额定工作电压,并串联1000±100Ω电阻,在施加规定时间电压后,测量漏电流。

    总结和推荐


    综上所述,CD11GAS系列电容器凭借其广泛的工作温度范围、高可靠性和优良的电气性能,成为许多电子设备的理想选择。推荐在需要高可靠性和宽工作温度范围的应用场合中使用该系列产品。

EGW2CM220F12OT参数

参数
电容值 22μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 390mA
工作寿命 10000h
长*宽*高 12mm(高度)
通用封装 插件,D8xL12mm
应用等级 工业级

EGW2CM220F12OT厂商介绍

AiSHi公司是一家专注于人工智能和机器学习技术的高科技企业,致力于开发先进的智能解决方案,以满足不同行业的需求。公司主营产品分为以下几类:

1. 智能分析工具:提供数据分析、预测和决策支持,适用于金融、市场研究和企业运营等领域。
2. 自动化机器人:用于工业自动化、客户服务和物流,提高效率和降低成本。
3. 智能监控系统:在安全监控、交通管理和环境监测等领域提供实时监控和预警。
4. 健康科技产品:包括智能穿戴设备和健康管理软件,关注个人健康和疾病预防。

AiSHi的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制化服务:根据不同行业和客户需求,提供定制化的智能解决方案。
- 用户体验:注重用户体验,产品界面友好,操作简便。
- 数据安全:严格遵守数据保护法规,确保客户数据安全。

AiSHi公司通过这些优势,为客户提供高效、智能的服务,推动各行各业的数字化转型。

EGW2CM220F12OT数据手册

厂牌 PDF简要描述 下载
AISHI/湖南艾华集团 铝电解电容 AISHI/湖南艾华集团 EGW2CM220F12OT EGW2CM220F12OT数据手册

EGW2CM220F12OT封装设计

查看详情并下载
Symbol
Footprint
3D Model
