ME6219C33M5G

产品分类: LDO稳压器
产品描述: 62dB@(1kHz) fixed 300mA 1 3.3V 3.3V 5V 380mV@(200mA) SOT-23-5 贴片安装
供应商型号: 30C-ME6219C33M5G SOT-23-5
供应商: 国内现货
标准整包数: 1

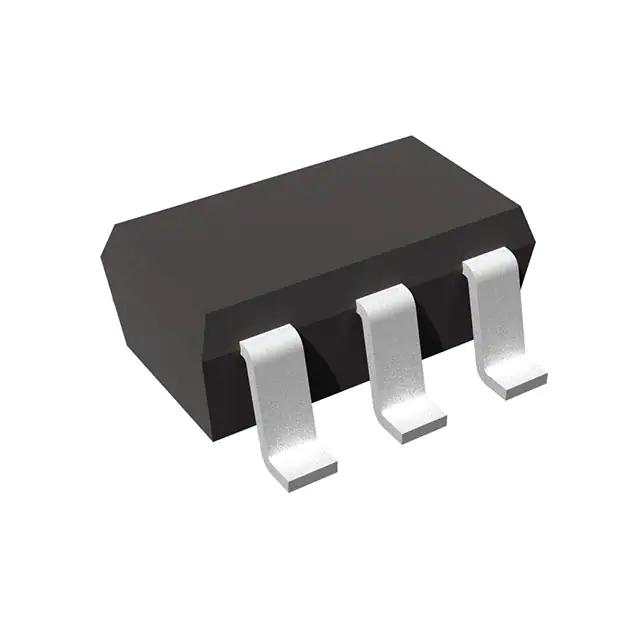

MICRONE/南京微盟电子 LDO稳压器 ME6219C33M5G

ME6219C33M5G概述

    # ME6219 300mA 超低噪声、超快响应 LDO 稳压器技术手册

    产品简介


    ME6219 是一款采用 CMOS 工艺制造的高精度、低噪声、超快响应的低压差线性稳压器,主要适用于手持设备、射频设备及类似对稳定性和瞬态响应要求较高的应用领域。该系列产品具备出色的性能表现,能够在宽电压范围内提供稳定的输出电压,并具有超低的静态功耗与关断功耗。通过内置参考电压源、误差修正电路、限流电路以及相位补偿电路,实现了优异的纹波抑制能力、低输出噪声及快速响应。
    主要功能
    - 提供固定或可调节输出电压(1.2V 至 5.0V)。
    - 支持宽输入电压范围(2.0V 至 6.5V)。
    - 内置过温保护和限流功能,提升系统可靠性。
    - 支持超低噪声和纹波抑制特性,满足高性能需求。
    应用领域
    - 手机和平板电脑
    - 无绳电话设备
    - 数码相机及各类便携式影像设备
    - 蓝牙及其他射频产品
    - 汽车电子和工业控制设备

    技术参数


    | 参数名称 | 规格 |

    | 输出电压精度 | ±2% |
    | 工作电压范围 | 2.0V 至 6.5V |
    | 输出电流 | 300mA(典型值) |
    | 静态电流 | 65μA(典型值) |
    | 关断电流 | <1μA |
    | 输入至输出压差 | 750mV @ 50mA(典型值) |
    | 纹波抑制比 | 62dB @ 1kHz |
    | 输出噪声 | 50μVrms |
    工作环境
    - 工作温度:-25°C 至 +85°C
    - 存储温度:-40°C 至 +125°C
    - 焊接温度:260°C(10秒)
    典型封装形式
    - SOT23-3、SOT23-5、SOT89-3

    产品特点和优势


    1. 高精度输出电压:±2% 的输出电压精度确保了稳定可靠的工作性能。
    2. 超低功耗设计:静态电流仅为 65μA,关断电流小于 1μA,极大降低功耗,延长电池寿命。
    3. 快速瞬态响应:优秀的负载调整能力可快速适应负载变化,尤其适合射频和通信设备。
    4. 陶瓷电容兼容性:无需额外旁路电容即可实现高效运行,节省设计空间。
    5. 多功能特性:集成的使能端(CE)可用于灵活控制输出开关状态,提升系统灵活性。

    应用案例和使用建议


    应用案例
    ME6219 常用于需要低噪声、高稳定性的应用场景,例如手机电源模块、蓝牙耳机音频放大器、汽车传感器供电单元等。
    使用建议
    - 在高频应用中,建议选用 100nF 或更大的陶瓷电容作为输入和输出滤波电容,以进一步减少噪声干扰。
    - 对于大负载情况,需考虑散热问题,必要时增加散热片以维持良好的热稳定性。
    - 确保输入电压始终高于输出电压 1V 以上,避免输入电压过低导致性能下降。

    兼容性和支持


    ME6219 支持主流 PCB 设计规则,能够与同类产品互换。厂商提供详细的技术文档和样品支持,帮助客户快速完成开发和验证。此外,针对特定定制需求,可以联系厂家协商调整输出电压或封装形式。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压偏移过大 | 检查输入电压是否在规定范围内。 |
    | 负载电流不足 | 检查外围电容是否符合规格要求。 |
    | 功耗异常增大 | 确认外围电路连接正确,排除短路可能性。 |
    | 噪声问题显著 | 添加更大的输入/输出滤波电容。 |

    总结和推荐


    ME6219 是一款性能卓越的低压差线性稳压器,以其高精度、超低功耗、快速响应等特点,在手持设备和射频设备领域表现优异。经过全面测试,我们对其品质和技术指标高度认可,强烈推荐用于追求高性能和低功耗的设计项目中。
    如果您正在寻找一款可靠、高效的电源管理解决方案,ME6219 将是一个理想的选择!

ME6219C33M5G参数

参数
线路调节 -
极性 -
最大压差@电流 380mV@(200mA)
负载调节 -
最小输入电压 -
Iq-静态电流 -
输出电流 300mA
输出类型 fixed
最小输出电压 3.3V
稳压器数量 1
最大输出电压 3.3V
纹波抑制-PSRR 62dB@(1kHz)
最大输入电压 5V
通用封装 SOT-23-5
安装方式 贴片安装
包装方式 卷带包装

ME6219C33M5G厂商介绍

MicrOne是一家高科技公司,专注于研发和生产微电子领域的产品。公司主营产品包括微控制器、传感器、无线通信模块等,广泛应用于智能家居、工业自动化、医疗设备、汽车电子等多个领域。

MicrOne的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品的可靠性和稳定性。
3. 定制服务:根据客户需求,提供个性化的产品解决方案。
4. 快速响应:建立完善的服务体系,快速响应客户需求,提供优质的售前、售中和售后服务。

ME6219C33M5G数据手册

厂牌 PDF简要描述 下载
MICRONE/南京微盟电子 LDO稳压器 MICRONE/南京微盟电子 ME6219C33M5G ME6219C33M5G数据手册

ME6219C33M5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5645
200+ ¥ 0.364
1500+ ¥ 0.317
3000+ ¥ 0.28
库存: 100
起订量: 10 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.56
