首页  >  产品百科  >  X38ADGWA6SB1133

X38ADGWA6SB1133

产品分类: 模块化连接器 - 其他
产品描述:
供应商型号: X38ADGWA6SB1133
供应商: 云汉优选
标准整包数: 100

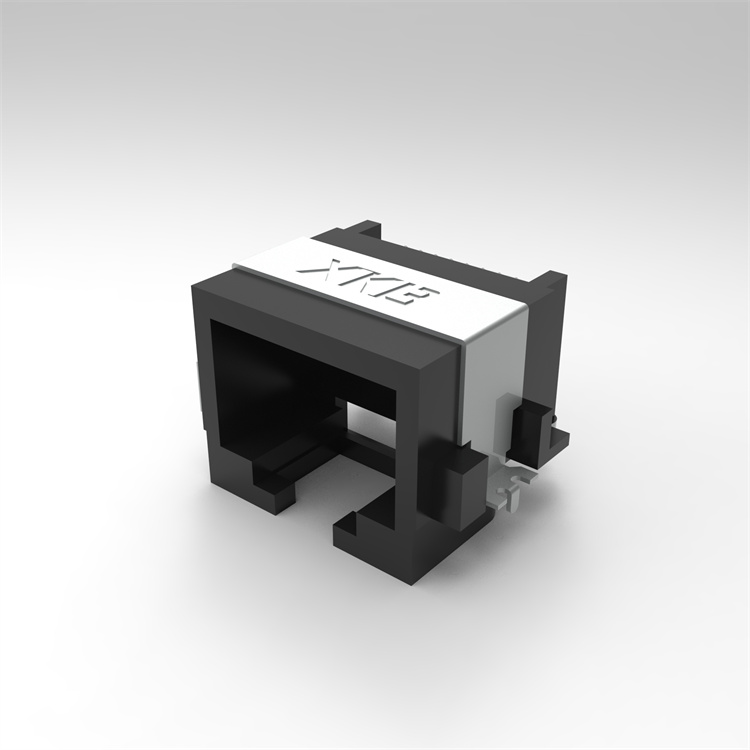

XKB CONNECTIVITY/中国星坤 模块化连接器 - 其他 X38ADGWA6SB1133

X38ADGWA6SB1133概述

    XKB工业精密连接器产品技术手册

    产品简介


    XKB工业精密连接器是专为各类严苛环境下使用的电子系统设计的高性能连接解决方案。这些连接器广泛应用于电信设备、工业自动化、医疗器械和汽车电子等领域。其卓越的耐用性和可靠性使得它们在各种高要求的应用环境中表现出色。

    技术参数


    - 型号与编号: DWG NO.: X38ADGWA6SB1133
    - 材料:
    - 外壳: LCP, UL94V-0, 黑色
    - 端子: 磷青铜, T=0.35mm, 接触区域镀金
    - 屏蔽物: C2680, T=0.20mm, 20~50u”最小镍镀层
    - 机械特性:
    - 耐用性: 最小750次循环
    - 插入力: 最大2.2kg.f
    - 固位力: 插头与插座之间最小7.7kg.f
    - 电气特性:
    - 电压: 125V AC
    - 额定电流: 1.5A
    - 介电强度: 1000 VAC RMS, 50Hz或60Hz, 1分钟
    - 绝缘电阻: 初始500兆欧姆
    - 接触电阻: 单个终端最大30毫欧姆(初始),50毫欧姆(耐久性测试后)
    - 尺寸:
    - 规格: 13.90mm × 12.75mm × 13.40mm (组件侧视图)
    - 重量: 1.0g
    - 工作环境:
    - 工作温度: -40°C ~ +85°C
    - 储存温度: -40°C ~ +85°C

    产品特点和优势


    XKB工业精密连接器具备多项独特的优势,使其在行业内脱颖而出:
    - 高强度材料: 使用UL认证的LCP外壳,提供优异的耐热性和阻燃性。
    - 高标准的机械特性: 高达750次的插拔寿命确保长期稳定运行。
    - 低接触电阻: 保证信号传输的质量和稳定性。
    - 环境适应性强: 在极端温度条件下仍能保持良好的性能。
    - 快速连接: 方便快捷的安装方式降低了人工成本。

    应用案例和使用建议


    XKB工业精密连接器被广泛应用于各种严苛环境,如:
    - 电信设备: 支持高速数据传输,保证通信质量。
    - 工业自动化: 适用于机器人手臂和其他自动化设备的连接,确保系统的稳定性和高效性。
    - 医疗器械: 用于医疗设备内部组件间的连接,确保精确的数据传输。
    使用建议:
    - 在安装前,仔细检查所有连接器部件是否完好无损。
    - 根据应用环境选择合适的温度范围内的连接器型号。
    - 定期检查连接器的耐久性,确保长期可靠的连接。

    兼容性和支持


    XKB工业精密连接器具有良好的通用性和兼容性,可以与其他标准组件配合使用。XKB公司还提供了详尽的技术支持和售后服务,包括技术咨询、维修服务和定期的产品升级计划。

    常见问题与解决方案


    1. Q: 插头无法插入插座?
    - A: 检查连接器是否正确对齐,如有异物应及时清理。
    2. Q: 接触电阻偏高?
    - A: 检查端子镀金层是否磨损,必要时更换连接器。
    3. Q: 长时间使用后出现松动?
    - A: 检查固定装置是否紧固,必要时重新安装。

    总结和推荐


    XKB工业精密连接器凭借其出色的机械特性和电气性能,在工业级应用中表现出色。无论是在电信、工业自动化还是医疗器械领域,都能满足严苛环境下的需求。强烈推荐使用这款高质量的连接器以提升系统的可靠性和性能。
    如需进一步的技术支持或详细资料,请访问官方网站: [www.xk-dg.cn](http://www.xk-dg.cn) 和 [www.helloxkb.com](http://www.helloxkb.com)。

X38ADGWA6SB1133参数

参数
安装方式 支架安装,板安装
应用等级 工业级

X38ADGWA6SB1133厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X38ADGWA6SB1133数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 模块化连接器 - 其他 XKB CONNECTIVITY/中国星坤 X38ADGWA6SB1133 X38ADGWA6SB1133数据手册

X38ADGWA6SB1133封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.7628
300+ ¥ 1.6894
500+ ¥ 1.66
6900+ ¥ 1.5865
库存: 489
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 176.28
