17-10039

产品分类: 模块化连接器 - 其他
厂牌: AMPHENOL
产品描述: Conn RJ-45 F 8 POS Solder ST Panel Mount 8 Terminal 1 Port Cat 5e
供应商型号: 4070011
供应商: 海外现货
标准整包数: 1
AMPHENOL 模块化连接器 - 其他 17-10039

17-10039概述

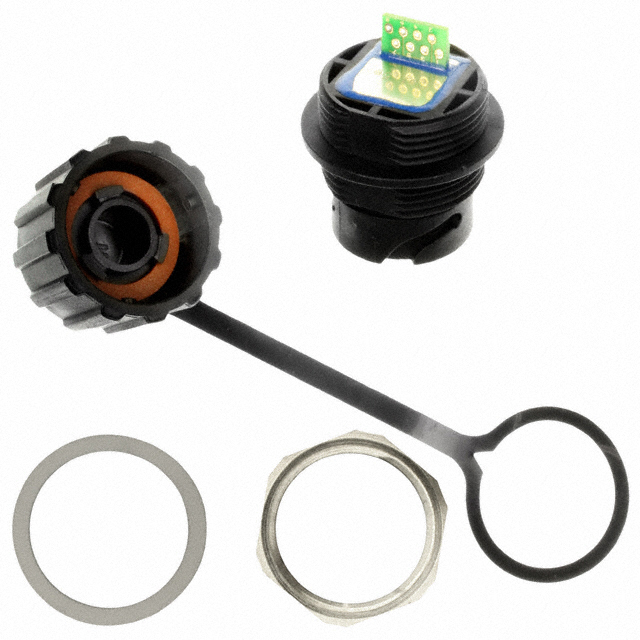

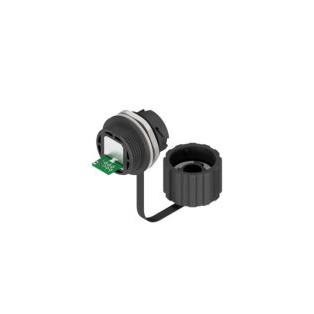

    Sealed Industrial Ethernet Circular IP67 RJ45 Connector System

    1. 产品简介


    Sealed Industrial Ethernet Circular IP67 RJ45 Connector System 是一种专为恶劣环境设计的密封式圆形RJ45连接器系统。该连接器具有快速可靠的插拔功能,符合IEC 61076-3-106标准。它可以从前部或后部安装到厚度不超过3.2mm的面板上。集成的屏蔽式RJ45接口满足EIA/TIA-568B.2 Cat. 5e规范。连接器系统在完全对接或覆盖时可提供IP67防护等级,而灌封版本即使在未对接和未覆盖的情况下也能保持IP67等级。

    2. 技术参数


    - 电气规格
    - 符合EIA/TIA-568-B.2 Cat. 5e规范
    - 接触电阻:≤20mΩ
    - 绝缘电阻:≥500MΩ(100VDC)
    - 电流额定值:≤1.2A(25°C)
    - 工作电压:≤100V
    - 高压测试:接触-接触1000V DC/60s,接触-金属壳体1500V DC/60s
    - 工作温度范围:-40°C至+85°C
    - 材料与表面处理
    - 接收端外壳:PBT(黑色)或镀镍ABS
    - 面板螺母:黄铜,镀镍
    - 面板密封圈:硅胶,白色
    - RJ45接口金属外壳:铜合金,镀镍
    - RJ45接口外壳:PBT(黑色),UL94 V-0
    - RJ45接口接触点:磷青铜,镀镍,金镀层最小50μ英寸
    - 插头耦合环:PBT(黑色)或镀镍ABS,UL94 V-0或锌合金压铸(镀镍)
    - 插头外壳:PBT(黑色)或镀镍ABS(UL94 V-0)
    - 电缆密封套体:PA(黑色)UL94 V-0或黄铜,镀镍
    - 电缆密封圈:NBR,黑色
    - 电缆密封套内衬(金属版本):尼龙,白色
    - 接口密封圈:硅胶,白色
    - 盖子密封圈:硅胶,红色
    - 插头金属外壳:铜合金,镀镍
    - 插头外壳:透明聚碳酸酯,UL94 V-0
    - 插头接触点:磷青铜,镀镍,金镀层最小50μ英寸
    - 保护盖:PBT(黑色)或镀镍ABS(UL94 V-0)
    - 连接线:PE,黑色
    - 模块化插头保护套:PVC,黑色

    3. 产品特点和优势


    - 快速可靠的插拔机制
    - 符合IEC 61076-3-106标准
    - IP67防护等级
    - 适用于工业自动化、食品和化工过程设备、铁路网络系统等各类严苛环境
    - 灌封版本确保在未对接情况下仍能保持IP67防护等级
    - 提供塑料和金属镀层两种版本,以满足不同需求

    4. 应用案例和使用建议


    该连接器广泛应用于工业机械、通信设备、医疗诊断设备等领域。例如,在工业自动化控制系统中,这种连接器可以用于连接传感器、控制器和其他设备,确保信号传输的稳定性和可靠性。使用建议:
    - 在选择连接器时,根据具体应用场合选择适当的长度和屏蔽类型
    - 安装时应遵循制造商提供的指南,确保密封性能和电气性能达到最佳状态
    - 定期检查连接器的密封圈和接触点,避免因长期使用导致的磨损或腐蚀

    5. 兼容性和支持


    该连接器系统与常见的网络设备高度兼容,支持各类标准的RJ45接口。制造商提供了全面的技术支持和维护服务,包括详细的安装指南和技术咨询。

    6. 常见问题与解决方案


    - Q1: 插头插入后接触不良。
    - A1: 检查插头和插座的接触点是否清洁,必要时更换新的接触件。
    - Q2: 连接器在未对接时无法保持IP67防护等级。
    - A2: 检查是否有损坏的密封圈或其他部件,并及时更换。
    - Q3: 设备在高温环境下运行时连接器出现故障。
    - A3: 确保所选连接器的工作温度范围符合实际应用要求,避免超出最大工作温度限制。

    7. 总结和推荐


    综上所述,Sealed Industrial Ethernet Circular IP67 RJ45 Connector System 是一款性能优越且适应性强的产品,非常适合工业自动化、通信设备等领域的应用。其高防护等级和快速插拔机制使其成为众多严苛环境下的理想选择。强烈推荐使用该产品来确保信号传输的稳定性和系统的可靠性。

17-10039参数

参数
包装方式 散装

17-10039厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

17-10039数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 其他 AMPHENOL 17-10039 17-10039数据手册

17-10039封装设计

查看详情并下载
Symbol
Footprint
3D Model
