3316443

产品分类: 模块化连接器 - 其他
厂牌: RS

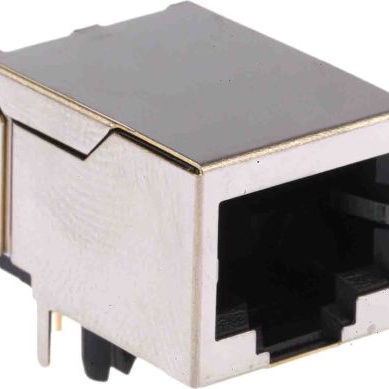

产品描述: RS PRO RJ45接口, 母座RJ45 连接器, 印刷电路板安装型, 8P8C路
供应商型号: 3316443
供应商: 海外现货
标准整包数: 1
RS 模块化连接器 - 其他 3316443

3316443概述


    产品简介


    RS PRO女性RJ45连接器是一款专为Cat5e以太网应用设计的产品。它是一种低轮廓的印刷电路板(PCB)网络连接解决方案,适用于各种需要可靠数据连接的应用场合。此连接器特别适合空间有限的应用,例如设备外壳内部的布线或模块化设备的级联项目。

    技术参数


    - 连接器类型:RJ45连接器
    - 连接器性别:女性
    - 局域网类别:Cat5e
    - 端口数量:1个
    - 连接方式:8P8C
    - 连接器类型:插座
    - 方向:直角
    - 接触材料:磷青铜
    - 接触电镀:镍镀金
    - 外壳材料:玻璃填充聚酯,UL94VO等级
    - 颜色:黑色
    - 最大接触电阻:30毫欧,直流100mA时
    - 最小绝缘电阻:1000兆欧,直流500V时
    - 电流额定值:3A
    - 耐压:交流500V,持续1分钟
    - 安装类型:PCB安装
    - 长度:13.5毫米
    - 宽度:16毫米
    - 深度:21.6毫米
    - 操作温度范围:-55°C到105°C
    - 合规性:符合ROHS标准

    产品特点和优势


    RS PRO女性RJ45连接器的主要优势在于其独特的设计和可靠的性能。这款连接器采用低轮廓设计,非常适合空间受限的应用场合。此外,金镀镍触点提供了高可靠性连接,而其玻璃填充聚酯外壳则确保了长期耐用性和电气性能。这种连接器广泛应用于调制解调器、PC、笔记本电脑、智能电视等多种设备中。

    应用案例和使用建议


    RS PRO女性RJ45连接器适用于多种应用场合,如家庭网络、企业网络和数据中心等。在这些应用场景中,这款连接器可以轻松实现可靠的PCB连接,提高设备的整体性能。建议在安装过程中注意正确插入插头,以确保最佳性能和连接稳定性。如果需要连接多台设备,建议考虑使用级联结构,这样可以有效节省空间并提高系统效率。

    兼容性和支持


    此连接器与市面上常见的电缆安装RJ45插头完全兼容。制造商提供全面的技术支持和售后服务,以确保用户能够顺利安装和使用该产品。如果有任何疑问或需要技术支持,可以通过RS Components官方网站获取帮助。

    常见问题与解决方案


    1. 问:如何正确插入插头?
    - 答:确保插头与插座的方向正确对齐,轻轻按下直至听到“咔嚓”声,表示连接已到位。

    2. 问:如果连接不稳定怎么办?
    - 答:检查插头和插座是否有灰尘或损坏,必要时重新插拔以确保良好接触。

    3. 问:如何清洁连接器?
    - 答:使用无水酒精轻轻擦拭插针和插座,然后自然晾干。

    总结和推荐


    总体而言,RS PRO女性RJ45连接器是一款性能稳定、适用范围广泛的高品质产品。它不仅满足了Cat5e以太网应用的需求,还具备可靠的连接性能和广泛的兼容性。因此,我们强烈推荐此产品用于各类需要高速数据传输和高可靠性连接的场合。

3316443参数

参数
长*宽*高 13.5mm*16mm*21.6mm
安装方式 PCB安装

3316443厂商介绍

RS公司(RS Components)是一家全球领先的电子、电气和工业自动化产品的分销商。它提供广泛的产品,包括电子元件、工具、测试和测量设备、自动化组件等。RS公司的产品分类主要包括:

1. 电子元件:如电阻、电容、二极管、晶体管等。
2. 电气产品:包括电缆、连接器、开关、继电器等。
3. 自动化产品:如PLC、传感器、电机、驱动器等。
4. 工具和设备:包括焊接工具、测量仪器、测试设备等。

这些产品广泛应用于工业、汽车、**、医疗、能源等多个领域。

RS公司的优势在于:

- 全球网络:拥有广泛的全球分销网络,能够快速响应客户需求。
- 产品多样性:提供超过500,000种产品,满足不同客户的需求。
- 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
- 供应链管理:强大的供应链管理能力,确保产品的及时供应和质量控制。
- 客户服务:提供优质的客户服务,包括订单处理、技术支持和售后支持。

RS公司通过这些优势,为客户提供一站式的采购解决方案,帮助他们提高效率和降低成本。

3316443数据手册

厂牌 PDF简要描述 下载
RS 模块化连接器 - 其他 RS 3316443 3316443数据手册

3316443封装设计

查看详情并下载
Symbol
Footprint
3D Model
