首页  >  产品百科  >  5-2301994-9

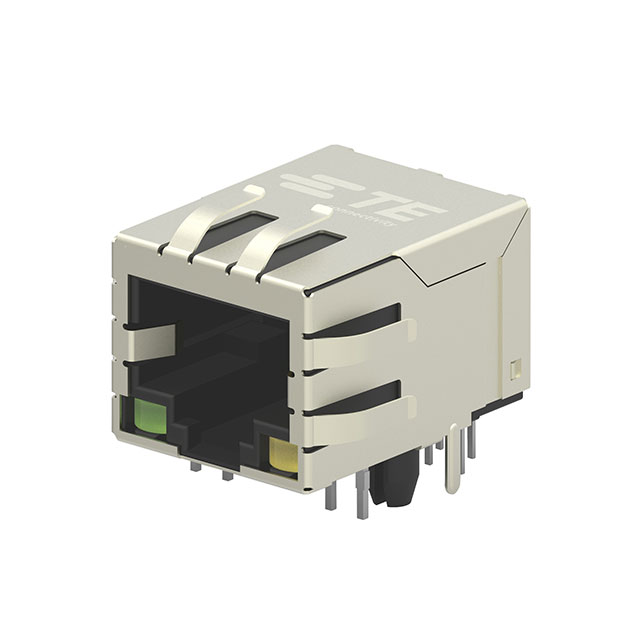

5-2301994-9

产品分类: 模块化连接器 - 其他
厂牌: TE CONNECTIVITY
产品描述: Conn RJ-45 RCP 8 POS 1.27mm Solder RA Thru-Hole 12 Terminal 1 Port Cat 5 Tray
供应商型号: D-5-2301994-9
供应商: Future
标准整包数: 50
TE CONNECTIVITY 模块化连接器 - 其他 5-2301994-9

5-2301994-9概述

    工业级RJ45插座带集成磁性

    产品简介


    工业级RJ45插座带集成磁性是一种高度集成的连接解决方案,用于工业以太网。这些插座集成了磁性元件,从而提供了更好的EMI噪声屏蔽,使得连接更加可靠。产品适用于所有需要以太网连接的工业应用场合,包括行业计算机、交换机、路由器和无线接入点等。

    技术参数


    - 电气特性:
    - 支持10/100 Base-T以太网及1 Gbps传输速率
    - 隔离电压:2250 V DC
    - 支持电流模式和电压模式应用
    - 机械特性:
    - 工作温度范围:-40°C至+85°C
    - 最小插拔寿命:750次
    - 材料特性:
    - 表面镀层:30 µinch金(镀于50 µinch镍上)
    - 能耐受260°C回流焊接
    - 采用高阶液晶聚合物材料
    - 标准与规范:
    - 符合IEC 60603-7-51(1 Gbps)
    - 符合IEC 60603-7-5(10/100 Mbps)

    产品特点和优势


    - 扩展温度范围: 支持-40°C至+85°C的工作温度,适用于恶劣环境
    - 使用寿命长: 最低10年的产品生命周期要求
    - 先进的焊接工艺: 支持260°C回流焊接工艺,简化装配过程
    - 出色的EMI与信号完整性: 改进后的EMI屏蔽和信号完整性
    - 支持多种模式: 同时支持电流模式和电压模式PHY芯片

    应用案例和使用建议


    这些插座广泛应用于工业环境中,如工厂自动化系统中的PLC(可编程逻辑控制器)和网络设备。在选择安装位置时,确保远离可能产生电磁干扰的其他电子设备。建议在极端温度环境下使用这些插座时,确保电路板和相关部件能够承受高温影响。

    兼容性和支持


    产品符合UL标准并RoHS认证,支持与多种电子设备兼容。厂商提供全面的技术支持和维护服务,客户可以通过TE的销售代表或客户服务专家获取帮助。

    常见问题与解决方案


    1. 连接不稳定: 确保插头完全插入插座且插座未受损
    2. EMI问题: 检查是否有其他干扰源靠近,并采取适当的屏蔽措施
    3. 温度过高: 检查电路散热情况,并确保符合规定的温度范围

    总结和推荐


    这款工业级RJ45插座带集成磁性具备卓越的稳定性和可靠性,适用于严苛的工业环境。其独特的设计特点使其在众多竞争者中脱颖而出。我们强烈推荐这类产品给需要高性能、高可靠性的工业以太网应用场合。

5-2301994-9参数

参数
长*宽*高 19.52mm(长度)*21.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

5-2301994-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2301994-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 其他 TE CONNECTIVITY 5-2301994-9 5-2301994-9数据手册

5-2301994-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 3.136 ¥ 26.311
750+ $ 3.0414 ¥ 25.5173
库存: 600
起订量: 400 增量: 50
交货地:
最小起订量为:250
合计: ¥ 6577.75
