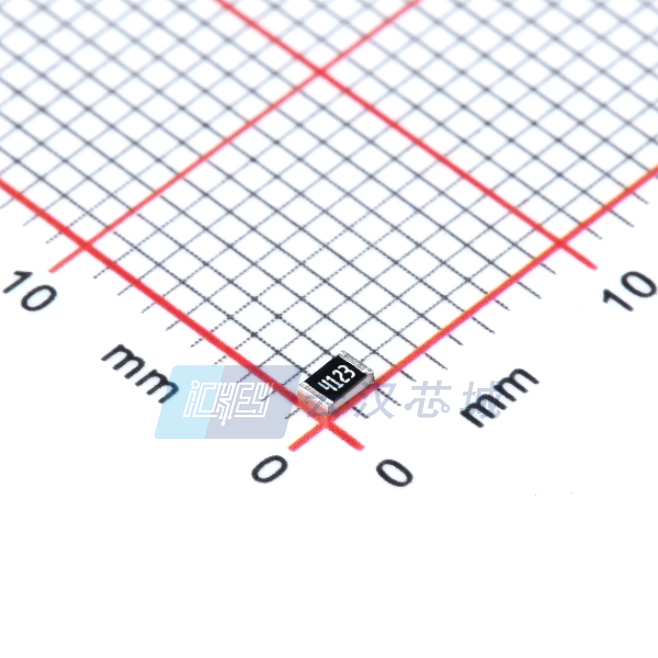

RTT054123FTP

产品分类: 贴片电阻
厂牌: RALEC/台湾旺诠
产品描述: 芯片电阻 412000Ω ±1% 1/8W 0805
供应商型号: 11M-D-RTT054123FTP
供应商: 云汉优选
标准整包数: 100
RALEC/台湾旺诠 贴片电阻 RTT054123FTP

RTT054123FTP概述

    高质量文章:RALEC厚膜芯片电阻产品技术手册

    1. 产品简介


    RALEC的厚膜芯片电阻(Thick Film Chip Resistors)系列是一类广泛应用于各种电子电路中的基础电子元器件。这些电阻器通过先进的厚膜技术制造,具有高精度、低温度系数(TCR)及良好的长期稳定性。它们主要用于一般用途的工业、消费电子、通信和汽车电子等领域。
    产品类型涵盖多个尺寸标准(如0201、0402、0603、0805、1206等),能够满足不同应用场景的需求。RALEC的电阻器符合RoHS标准,不含铅和其他有害物质,是环保型电子元件的理想选择。

    2. 技术参数


    以下是RALEC厚膜芯片电阻的关键技术参数:
    | 类型 | 尺寸代码 | 额定功率 (W) | 最大工作电压 (V) | 温度系数 (ppm/K) | 阻值范围 (Ohm) |
    |
    | RTT01 (0201) | 0.6 x 0.3 mm | 1/16 | 20 | ±200 | 1 Ohm 至 10 Ohm |
    | RTT02 (0402) | 1.0 x 0.5 mm | 1/10 | 50 | ±100 | 1 Ohm 至 10 Ohm |
    | RTT03 (0603) | 1.6 x 0.8 mm | 1/8 | 75 | ±100 | 10 Ohm 至 1 M Ohm |
    | RTT05 (0805) | 2.0 x 1.25 mm | 1/4 | 150 | ±100 | 10 Ohm 至 10 M Ohm |
    | RTT06 (1206) | 3.05 x 1.55 mm| 1/3 | 200 | ±100 | 10 Ohm 至 27 M Ohm |
    阻值容差包括±0.1%、±0.5%、±1%、±2%和±5%,具体根据型号和需求选择。此外,它们的工作温度范围为-55℃至+155℃,适用于极端环境条件。

    3. 产品特点和优势


    RALEC厚膜芯片电阻的主要优势如下:
    1. 高精度:阻值容差低至±0.1%,适合对精度要求高的应用。
    2. 高可靠性:采用优质厚膜技术,耐久性强,适合长时间运行。
    3. 宽阻值范围:覆盖从1 Ohm到27 M Ohm的范围,满足多种电路设计需求。
    4. 环保材料:完全符合RoHS标准,无铅化处理。
    5. 多规格选择:提供从0201到2512等多种封装尺寸,适应不同的空间和性能需求。

    4. 应用案例和使用建议


    RALEC厚膜芯片电阻适用于广泛的电子应用领域,例如:
    - 消费电子:便携式设备、音频设备、电源管理模块。
    - 工业控制:自动化设备、传感器接口电路。
    - 通信设备:路由器、交换机、信号调节电路。
    - 汽车电子:引擎控制系统、车身网络。
    使用建议:
    1. 根据具体应用选择合适的尺寸和阻值,避免功率过载。
    2. 在高湿环境中使用时,需考虑额外的防护措施以防止腐蚀。
    3. 对于高频信号电路,选择TCR较低的产品以减少信号失真。

    5. 兼容性和支持


    RALEC厚膜芯片电阻具有出色的兼容性,可轻松集成到现有设计中。厂商提供全面的技术支持和售后服务,包括样品测试、技术咨询和定制化解决方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻值超出容差范围 | 检查焊接工艺,确保元件安装正确。 |
    | 热稳定性差 | 使用更高额定功率的产品或增加散热措施。 |
    | 终端脱落 | 使用更大的终端焊接面积,提高机械强度。 |

    7. 总结和推荐


    RALEC厚膜芯片电阻凭借其高精度、高可靠性和环保特性,在众多电子应用中表现出色。它是一款通用且高性能的电子元件,尤其适合需要高精度阻值和低TCR的应用场景。我们强烈推荐RALEC厚膜芯片电阻作为现代电子设计中的优选产品。

    最终结论:RALEC厚膜芯片电阻是一款值得信赖的高品质产品,适用于各类高要求电子应用。如果您正在寻找一款耐用、精准且环保的电阻器,RALEC无疑是一个极佳的选择。

RTT054123FTP参数

参数
电阻值 412KΩ
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*500μm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

RTT054123FTP数据手册

厂牌 PDF简要描述 下载
RALEC/台湾旺诠 贴片电阻 RALEC/台湾旺诠 RTT054123FTP RTT054123FTP数据手册

RTT054123FTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
