Z0109MAML

产品分类: 晶闸管/可控硅
产品描述: 10mA 1A 8A,8.5A 600V 1V TO-92-3 通孔安装
供应商型号: Z0109MAML
供应商: 期货订购
标准整包数: 10000
WEEN/瑞能半导体 晶闸管/可控硅 Z0109MAML

Z0109MAML概述


    产品简介

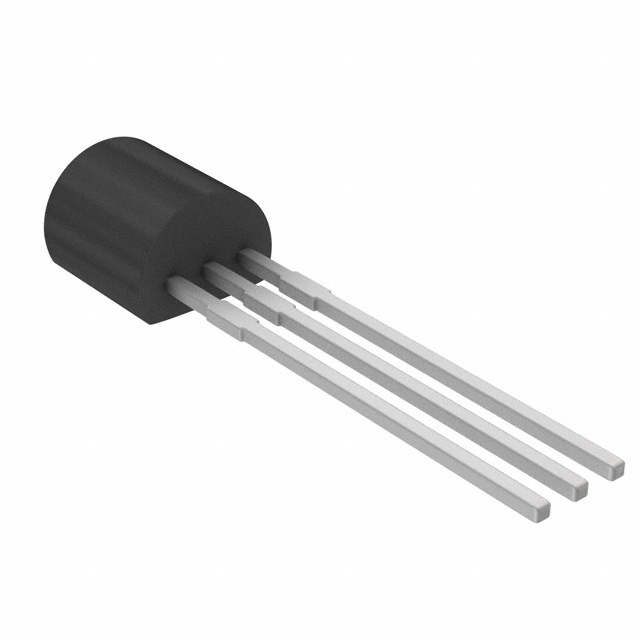

    Z0109MA四象限双向晶闸管(Triac)

    Z0109MA是一款平面保护敏感栅四象限双向晶闸管,采用SOT54(TO-92)塑料封装,适用于需要直接与逻辑集成电路和低功耗门驱动电路接口的应用。该产品主要用于通用电机控制、家用电器、工业过程控制和低功率交流风扇控制器等领域。


    技术参数




    - 最大重复峰值关断电压 (VDRM): 600 V
    - 最大有效电流 (IT(RMS)): 1 A
    - 非重复峰值导通电流 (ITSM): 8 A
    - 热阻 (Rth(j-lead)): 60 K/W
    - 存储温度范围: -40°C 至 150°C
    - 结温范围: -50°C 至 125°C
    - 触发电流 (IGT): 最大值为10 mA
    - 保持电流 (IH): 最大值为10 mA
    - 导通电压 (VT): 1.3 V 至 1.6 V
    - 上升率 (dVD/dt): 最大值为50 V/µs
    - 换向电压变化率 (dVcom/dt): 最大值为2 V/µs


    产品特点和优势




    1. 逻辑级直接接口:能够直接与逻辑级IC和低功耗门驱动电路接口。
    2. 高可靠性:平面保护技术确保高电压耐受性和可靠性。
    3. 敏感栅结构:在四个象限中均有敏感栅,能够在所有四个象限中触发。
    4. 广泛应用:适用于多种家电和工业应用。


    应用案例和使用建议




    - 通用低功率电机控制:适用于小功率电动机的开关控制。
    - 家用电器:可用于空调、洗衣机等家用电器的控制系统。
    - 工业过程控制:适用于工厂自动化系统中的控制回路。

    使用建议:在高温环境下使用时需注意散热,可考虑加装散热片以避免过热。同时,在使用过程中应注意驱动电路的设计,确保足够的触发信号以保证可靠工作。


    兼容性和支持




    Z0109MA与大多数标准逻辑集成电路和低功率驱动电路兼容。我们建议用户根据具体应用需求选择合适的驱动电路,并咨询供应商获取技术支持。制造商提供全面的技术支持和维护服务,包括在线文档和技术咨询服务。


    常见问题与解决方案




    - 问题一:启动时出现不稳定现象。
    - 解决方案:检查驱动电路的设计,确保触发信号的正确性和稳定性。
    - 问题二:设备过热。
    - 解决方案:增加散热措施,如加装散热片并优化电路布局,以降低结温。
    - 问题三:设备在高电压条件下无法正常工作。
    - 解决方案:确认所使用的电压在产品额定电压范围内,并检查连接线路是否有损坏。


    总结和推荐




    综合评估:

    Z0109MA四象限双向晶闸管具有优秀的电气特性和高可靠性,非常适合在各种应用环境中使用。其易于与其他逻辑级IC和低功耗驱动电路接口的特点使其成为家电和工业控制领域的理想选择。然而,使用时需要注意适当的驱动设计和散热管理,以确保最佳性能和长期可靠性。

    推荐:

    总体而言,Z0109MA是一款功能强大且可靠的双向晶闸管,非常适合作为多种控制应用的解决方案。鉴于其广泛的应用范围和强大的技术指标,强烈推荐给需要高效电机控制和家用电器应用的客户。

Z0109MAML参数

参数
最大栅极触发电流 10mA
开启状态电压 -
最大栅极峰值反向电压 -
最大栅极触发电压 1V
断态最大重复峰值漏电流 -
断态电压 600V
通态非重复峰值电流 8A,8.5A
平均通态电流 -
SCR类型 -
RMS通态电流 1A
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

Z0109MAML厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

Z0109MAML数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 Z0109MAML Z0109MAML数据手册

Z0109MAML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.5299
20000+ ¥ 0.5299
30000+ ¥ 0.5069
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 5299
