BTA208X-600F,127

产品分类: 晶闸管/可控硅
产品描述: 25mA 8A 1.3V 65A,72A 600V 100μA 1.5V TO-220F 通孔安装
供应商型号: AV-E-BTA208X-600F,127
供应商: Avnet
标准整包数: 1000

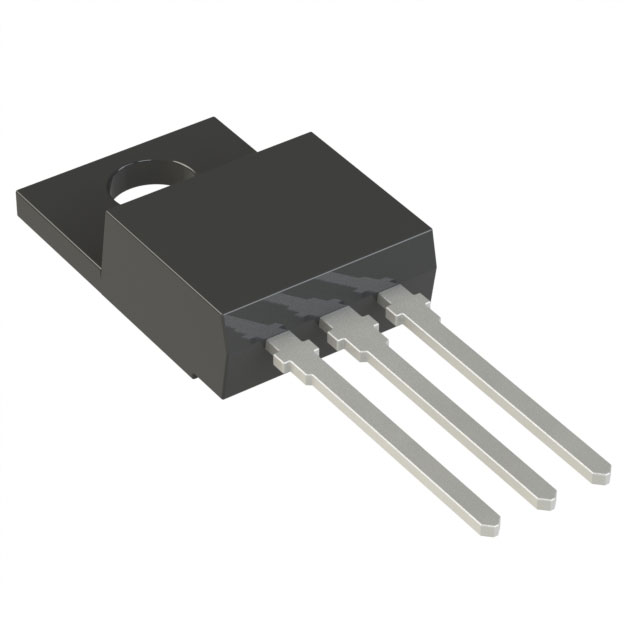

WEEN/瑞能半导体 晶闸管/可控硅 BTA208X-600F,127

BTA208X-600F,127概述

    电子元器件技术手册:BTA208X-600F 3Q Hi-Com Triac

    1. 产品简介


    BTA208X-600F 3Q Hi-Com Triac 是一款具有高抗扰特性的三象限双向晶闸管,封装形式为SOT186A“全包”塑料封装。该器件通过平衡关断电压和门极敏感度的要求,在更高的“噪声”环境中仍能保持低功耗驱动的稳定性,特别适用于微控制器接口。

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDRM | 重复峰值反向电压 | - | - | - | 600 | V |
    | IT(RMS) | 正弦波有效值导通电流 | - | - | - | 8 | A |
    | ITSM | 非重复峰值导通电流 | - | - | - | 65 | A |
    | Tj | 结温 | - | - | - | 125 | °C |
    | IGT | 门极触发电流 | - | - | 25 | mA |
    | IH | 保持电流 | - | - | 30 | mA |
    | VT | 导通电压 | IT = 10 A | - | 1.3 | 1.65 | V |

    3. 产品特点和优势


    - 三象限技术:增强了抗噪声能力。
    - 高的抗dv/dt假触发能力:提高了系统的可靠性。
    - 高关断能力:较低的门极灵敏度适合于噪声环境下的应用。
    - 平面钝化技术:提供高电压稳定性和可靠性。
    - 隔离安装基座:提高安全性和散热效率。

    4. 应用案例和使用建议


    - 应用领域:电子恒温器、通用电机控制。
    - 使用建议:在设计过程中,应确保器件在指定的环境温度下工作,以避免因温度过高导致性能下降。此外,要考虑到脉冲宽度对非重复峰值电流的影响,合理选择电路设计。

    5. 兼容性和支持


    - 兼容性:BTA208X-600F能够与其他标准的电机控制系统和微控制器轻松集成。
    - 支持:WeEn Semiconductors 提供详尽的技术文档和支持服务,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:过高的脉冲电流导致器件损坏。
    - 解决方案:合理设计电路,增加必要的保护措施,如并联快速恢复二极管(FRD)来吸收脉冲电流。

    - 问题:噪声干扰导致误触发。
    - 解决方案:使用屏蔽线缆和滤波电容减少外部噪声干扰。

    7. 总结和推荐


    综上所述,BTA208X-600F是一款适用于各种电机控制和电子恒温器应用的高性能三象限双向晶闸管。其优良的抗噪声能力和较高的可靠性能使其在工业控制领域具有显著的应用优势。我们推荐在需要高可靠性、低噪声环境的应用中使用该产品。

BTA208X-600F,127参数

参数
最大栅极峰值反向电压 -
通态非重复峰值电流 65A,72A
断态电压 600V
最大栅极触发电流 25mA
RMS通态电流 8A
开启状态电压 1.3V
SCR类型 -
平均通态电流 -
最大栅极触发电压 1.5V
断态最大重复峰值漏电流 100μA
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售
包装方式 管装

BTA208X-600F,127厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BTA208X-600F,127数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 BTA208X-600F,127 BTA208X-600F,127数据手册

BTA208X-600F,127封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.8588 ¥ 7.4711
3000+ $ 0.8519 ¥ 7.4114
10000+ $ 0.845 ¥ 7.3516
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 7471.1
直接购买
加入购物车
