BTA208S-600B,118

产品分类: 晶闸管/可控硅
产品描述: 50mA 8A 1.3V 65A,71A 600V 100μA 1.5V DPAK-3 贴片安装
供应商型号: AV-S-BTA208S-600B,118
供应商: Avnet
标准整包数: 2500

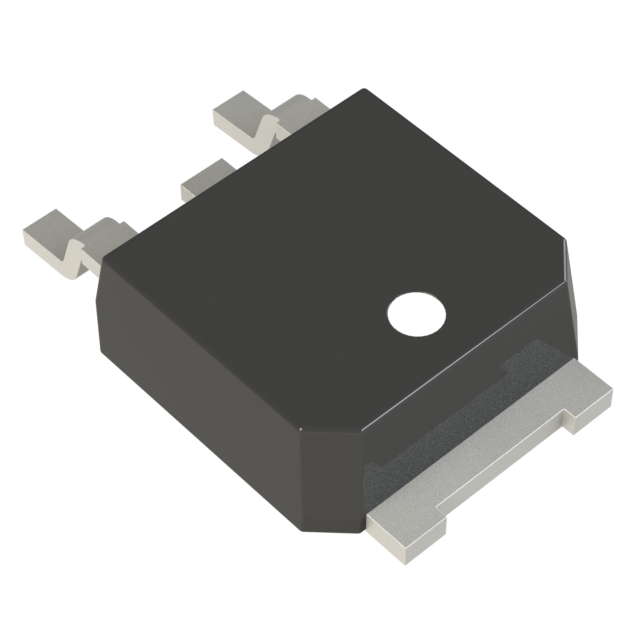

WEEN/瑞能半导体 晶闸管/可控硅 BTA208S-600B,118

BTA208S-600B,118概述

    BTA208S-600B 3Q Hi-Com Triac 技术手册解析

    1. 产品简介


    产品类型:BTA208S-600B 是一款由 WeEn 半导体制造的三象限高开关速度双向晶闸管(Triac)。
    主要功能:这款双向晶闸管采用平面封装,能够承受高静态和动态dv/dt以及高di/dt,适用于需要高抗干扰能力和高瞬态电压承受能力的应用场景。
    应用领域:该产品广泛应用于电子恒温器、通用电机控制以及由整流电源驱动的直流感性负载(如直流电动机和电磁阀)。

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDRM | 反复峰值断态电压 | - | - | - | 600 | V |
    | IT(RMS) | 均方根通态电流 | 全正弦波;Tmb ≤ 102 ℃ | - | - | 8 | A |
    | ITSM | 非重复峰值通态电流 | - | - | - | 65 | A |
    | Tj | 结温 | - | - | - | 125 | ℃ |
    | IGT | 门极触发电流 | VD = 12 V; IT = 0.1 A; T2+ G+; Tj = 25 ℃ | 2 | 18 | 50 | mA |
    | IH | 保持电流 | VD = 12 V; Tj = 25 ℃ | - | 31 | 60 | mA |
    | VT | 通态电压 | IT = 10 A; Tj = 25 ℃ | - | 1.3 | 1.65 | V |
    | dVD/dt | 断态电压上升率 | VDM = 402 V; Tj = 125 ℃ | 1000 | 4000 | - | V/µs |

    3. 产品特点和优势


    - 3Q 技术:提高了抗噪声能力。
    - 高开关能力:能够处理反复的高dv/dt和高di/dt,而不会被误导通。
    - 高dv/dt耐受性:减少误触发的可能性。
    - 高电压能力:能够承受高达600V的电压。
    - 门极敏感度低:提升了抗噪声能力。
    - 平面封装:提供了出色的电压稳定性和可靠性。
    - 表面安装:便于集成到现代电路板设计中。

    4. 应用案例和使用建议


    应用场景:这款 Triac 被广泛应用于电子恒温器和电机控制领域,尤其适合用于高电压和高功率需求的场合。例如,在电子恒温器中,可以利用该器件来控制加热元件的通断,从而实现精确的温度控制。
    使用建议:
    - 确保电路中的门极触发电流不超过最大值,以避免损坏器件。
    - 在选择外部电路元件时,确保它们能够承受器件的最大工作电压和电流。
    - 根据器件的数据手册中的图表进行详细计算,以确保电路正常运行。

    5. 兼容性和支持


    - 兼容性:这款 Triac 的表面安装设计使其容易与多种 PCB 设计相匹配,且具有广泛的电气特性和工作范围,可以与许多其他类型的电子元器件轻松集成。
    - 支持:WeEn 半导体提供详尽的技术文档和全面的支持服务,以帮助客户顺利使用该器件。

    6. 常见问题与解决方案


    - 问题 1:如何确定合适的门极触发电流?
    - 解决方法:根据应用的电流需求选择合适的门极触发电流,并参考数据手册中的图表进行调整。
    - 问题 2:如何确保器件在高温环境下正常工作?
    - 解决方法:确保电路散热良好,并根据数据手册中的热阻参数进行散热设计。

    7. 总结和推荐


    综合评估:BTA208S-600B 三象限高开关速度双向晶闸管是一款高性能的半导体器件,特别适用于需要高抗干扰能力和高瞬态电压承受能力的应用场合。其优异的电气特性和可靠的设计使其在市场上具有较强的竞争力。
    推荐:我们强烈推荐 BTA208S-600B 用于需要高可靠性和高效率的工业和商业应用中。其卓越的功能使其成为设计工程师的理想选择。

BTA208S-600B,118参数

参数
通态非重复峰值电流 65A,71A
最大栅极峰值反向电压 -
最大栅极触发电压 1.5V
平均通态电流 -
开启状态电压 1.3V
断态电压 600V
最大栅极触发电流 50mA
断态最大重复峰值漏电流 100μA
SCR类型 -
RMS通态电流 8A
通用封装 DPAK-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BTA208S-600B,118厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BTA208S-600B,118数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 BTA208S-600B,118 BTA208S-600B,118数据手册

BTA208S-600B,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.4278 ¥ 3.7864
5000+ $ 0.2694 ¥ 2.3842
12500+ $ 0.2597 ¥ 2.2987
62500+ $ 0.2455 ¥ 2.173
库存: 10000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 9466
