BTA201-600E,112

产品分类: 晶闸管/可控硅
产品描述: 10mA 灵敏栅型 1A 1.2V 12.5A,13.7A 600V 100μA 1.5V TO-92-3 通孔安装
供应商型号: BTA201-600E,112 TO-92-3
供应商: 国内现货
标准整包数: 5000

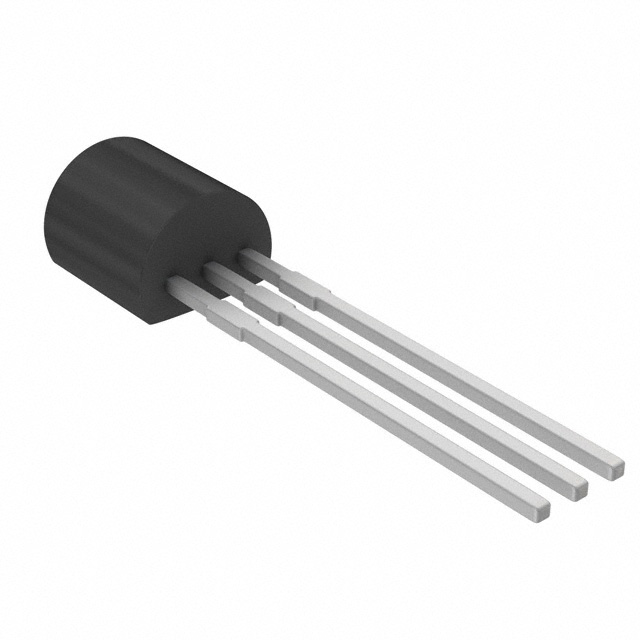

WEEN/瑞能半导体 晶闸管/可控硅 BTA201-600E,112

BTA201-600E,112概述

    BTA201-600B 3Q Hi-Com Triac 技术手册

    1. 产品简介


    BTA201-600B 3Q Hi-Com Triac 是一种采用平面化钝化技术制造的高开关能力三象限晶闸管,采用SOT54(TO-92)塑料封装。它属于系列B的产品,可以在最高结温条件下在无缓冲器的情况下承受全峰值电流的开关操作。

    2. 技术参数


    以下是该产品的技术规格和性能参数:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VDRM | 重复峰值断态电压 | - | - | - | 600 | V |
    | IT(RMS) | 峰均值导通电流 | 全正弦波;Tlead ≤ 54 °C;图1、图2、图3 | - | - | 1 | A |
    | IGT | 门极触发电流 | VD = 12 V;IT = 0.1 A;T2- G-;Tj = 25 °C;图7 | 5 | - | 50 | mA |
    | IL | 保持电流 | VD = 12 V;IG = 0.1 A;T2- G-;Tj = 25 °C;图8 | - | - | 30 | mA |
    | IH | 维持电流 | VD = 12 V;Tj = 25 °C;图9 | - | - | 30 | mA |
    | VT | 导通电压 | IT = 1.4 A;Tj = 25 °C;图10 | - | 1.2 | 1.5 | V |
    | VGT | 门极触发电压 | VD = 12 V;IT = 0.1 A;Tj = 25 °C;图11 | - | 0.7 | 1 | V |

    3. 产品特点和优势


    BTA201-600B 具备以下几个独特的功能和优势:
    - 3Q技术:提高了噪声免疫能力。
    - 高开关能力:具备最大峰值电流的能力,且对误触发具有很高的免疫力。
    - 高耐压能力:能够处理600V的峰值电压。
    - 低敏感门极:进一步提高了抗噪能力。
    - 平面化钝化:增强了电压鲁棒性和可靠性。
    - 三象限触发:只在三个象限内触发。
    - 高dV/dt抗干扰能力:能够有效抵抗电压上升率引起的误触发。

    4. 应用案例和使用建议


    BTA201-600B 可广泛应用于通用电机控制、洗衣机的小负载驱动及电磁阀驱动等领域。例如,在电机控制方面,可以通过该器件精确控制电机的启动和停止,提高系统的响应速度和稳定性。在实际应用中,应注意选择合适的散热措施以避免因过热导致的性能下降。此外,在设计电路时,应该考虑如何利用该器件的高耐压能力和高开关能力,合理设置电路参数以实现最佳性能。

    5. 兼容性和支持


    BTA201-600B 采用标准的TO-92(SOT54)封装,可以方便地与现有的多种电路板设计相兼容。关于技术支持和售后服务,用户可通过以下方式联系WeEn Semiconductors:
    - 官方网站:http://www.ween-semi.com
    - 销售地址邮箱:salesaddresses@ween-semi.com

    6. 常见问题与解决方案


    根据技术手册中的常见问题列表,以下是用户可能会遇到的一些问题及其解决方案:
    - 问题:如何测试器件的耐压能力?
    - 解决方案:参照手册中的相关图表进行测试。
    - 问题:门极触发电压过高导致误触发怎么办?
    - 解决方案:增加外部滤波器或使用稳压电路来降低门极触发电压。
    - 问题:长时间使用后发现器件温度过高,该如何处理?
    - 解决方案:优化散热系统,确保器件工作温度在允许范围内。

    7. 总结和推荐


    综上所述,BTA201-600B 3Q Hi-Com Triac 在电机控制和小型负载驱动等领域表现优异,具有高耐压能力和高开关能力,特别适用于需要高性能和高可靠性的应用场景。虽然它的价格可能相对较高,但其卓越的性能和广泛的应用范围使其成为一个值得投资的选择。因此,我们强烈推荐使用这款产品。

BTA201-600E,112参数

参数
断态电压 600V
RMS通态电流 1A
断态最大重复峰值漏电流 100μA
最大栅极触发电流 10mA
开启状态电压 1.2V
通态非重复峰值电流 12.5A,13.7A
最大栅极触发电压 1.5V
SCR类型 灵敏栅型
最大栅极峰值反向电压 -
平均通态电流 -
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

BTA201-600E,112厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BTA201-600E,112数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 BTA201-600E,112 BTA201-600E,112数据手册

BTA201-600E,112封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 1.1465
库存: 300000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 5732.5
