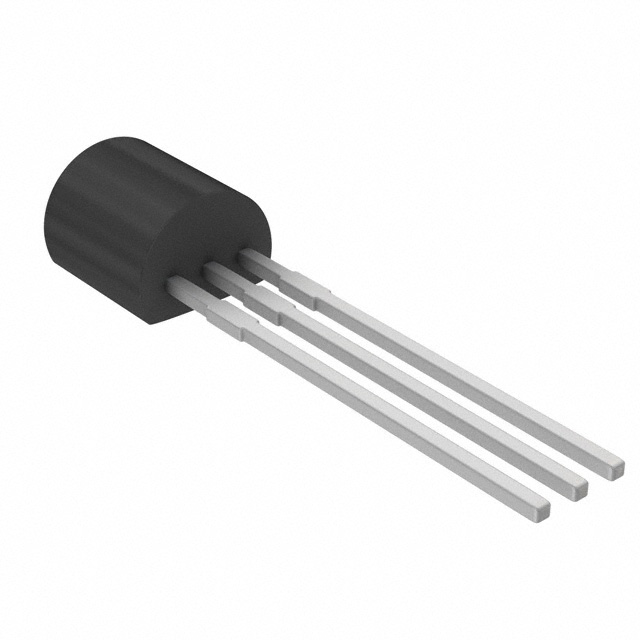

Z0109MAQP

产品分类: 晶闸管/可控硅
产品描述: 10mA 1A 8A,8.5A 600V 1V TO-92-3 通孔安装
供应商型号: Z0109MAQP
供应商: 期货订购
标准整包数: 10000
WEEN/瑞能半导体 晶闸管/可控硅 Z0109MAQP

Z0109MAQP概述

    Z0109MA 四象限双向晶闸管技术手册



    1. 产品简介



    Z0109MA 是一款由 WeEn 半导体生产的四象限双向晶闸管(Triac),采用 SOT54(TO-92)塑料封装。这种器件专为需要直接接口到逻辑集成电路(IC)和低功耗门驱动电路的应用而设计。它的主要功能是在交流电系统中控制电流,适用于各种电机控制、家用电器、工业过程控制及低功率交流风扇控制器等场景。


    2. 技术参数



    以下是从技术手册中提取的主要技术规格和性能参数:

    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    | ---- | ---- | ---- | ------ | ------- | ------ | ---- |
    | VDRM | 反复峰值断态电压 | - | - | 600 | V |
    | IT(RMS) | 有效值通态电流 | 全正弦波;Tlead ≤ 45°C;图 1,图 2,图 3 | - | - | 1 | A |
    | ITSM | 非重复峰值通态电流 | 全正弦波;Tj(init) = 25°C;tp = 16.7ms | - | - | 8.5 | A |
    | Tj | 结温 | - | - | 125 | °C |
    | IGT | 门极触发电流 | VD = 12V;IT = 0.1A;Tj = 25°C;图 7 | - | - | 10 | mA |
    | VT | 通态电压 | IT = 1A;Tj = 25°C;图 10 | - | 1.3 | 1.6 | V |


    3. 产品特点和优势



    Z0109MA 的主要特点如下:
    - 直接接口到逻辑级 IC 和低功耗门驱动电路,提供高可靠性和电压耐受能力。
    - 计划平面化,经过钝化处理,增强电压强度和可靠性。
    - 四个象限均具有灵敏的门极触发,可以在所有四个象限内触发。

    这些特点使得 Z0109MA 在各种应用中表现优异,尤其是在家用电器和工业过程控制等领域具有较强的竞争力。


    4. 应用案例和使用建议



    Z0109MA 广泛应用于以下领域:
    - 家用电器:例如空调、冰箱、洗衣机等设备的电机控制。
    - 工业过程控制:用于精确控制各种机械和设备的运行。
    - 低功率交流风扇控制器:提供精准的电流控制以确保风扇稳定运行。

    使用建议:
    - 在设计电路时,确保正确选择散热片和 PCB 布局,以满足器件的热要求。
    - 确保适当的布线以减少杂散电感,避免损坏器件。


    5. 兼容性和支持



    Z0109MA 具有良好的兼容性,可以直接连接到大多数常见的逻辑电路和低功耗驱动电路。WeEn 半导体提供了全面的技术支持和售后服务,用户可以通过其官方网站获取更多资源和技术文档。


    6. 常见问题与解决方案



    根据技术手册,常见的问题及其解决方案包括:
    - 问题: 器件过热损坏。
    解决方案: 使用合适的散热片并确保良好的空气流通。
    - 问题: 触发电压不稳定。
    解决方案: 检查电源电压是否符合要求,并确保门极电阻适当。


    7. 总结和推荐



    综上所述,Z0109MA 是一款高性能的四象限双向晶闸管,具有广泛的应用场景和显著的优势。它特别适合于家用电器和工业控制设备的电机控制应用。如果您正在寻找一个可靠的双向晶闸管解决方案,Z0109MA 是值得考虑的选择。

    推荐使用: 推荐在各种电机控制和工业控制系统中使用 Z0109MA,尤其在需要直接接口到逻辑 IC 和低功耗驱动电路的应用场合。

Z0109MAQP参数

参数
断态最大重复峰值漏电流 -
SCR类型 -
最大栅极触发电流 10mA
断态电压 600V
最大栅极触发电压 1V
通态非重复峰值电流 8A,8.5A
RMS通态电流 1A
开启状态电压 -
最大栅极峰值反向电压 -
平均通态电流 -
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

Z0109MAQP厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

Z0109MAQP数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 Z0109MAQP Z0109MAQP数据手册

Z0109MAQP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.5299
20000+ ¥ 0.5299
30000+ ¥ 0.5069
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 5299
