Z0109MN,135

产品分类: 晶闸管/可控硅
产品描述: 10mA 灵敏栅型 1A 1.3V 8A,8.5A 600V 500μA 1.3V SC-73 贴片安装
供应商型号: AV-S-Z0109MN,135
供应商: Avnet
标准整包数: 4000

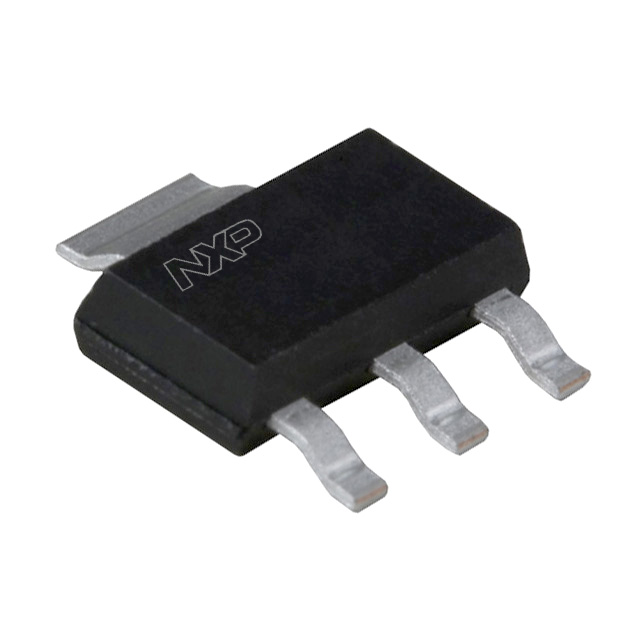

WEEN/瑞能半导体 晶闸管/可控硅 Z0109MN,135

Z0109MN,135概述


    产品简介


    Z0109MN是一款四象限双向晶闸管(Triac),专为需要直接与逻辑级集成电路(IC)及低功率门驱动电路接口的应用而设计。它采用SOT223(SC-73)表面贴装塑料封装,适用于通用电机控制、家用电器、工业过程控制以及低功率交流风扇控制器等领域。

    技术参数


    静态特性
    - 重复峰值断态电压 (VDRM): 最大值 600 V
    - 最大通态电流 (IT(RMS)): 1 A(全正弦波)
    - 最大非重复峰值通态电流 (ITSM): 8 A(全正弦波)
    - 触发电流 (IGT): 最小值 10 mA
    - 持流电流 (IH): 最小值 10 mA
    - 通态电压 (VT): 1.3 V 至 1.6 V
    - 关断状态电压上升率 (dVD/dt): 最大值 50 V/µs
    - 环境温度范围: -40°C 至 150°C
    动态特性
    - 通态电流上升率 (dIT/dt): 最大值 20 A/µs

    产品特点和优势


    1. 直接接口能力: 可直接与逻辑级IC和低功率门驱动电路接口,方便集成。
    2. 高可靠性: 采用了平面封装技术,增强了电压稳定性和可靠性。
    3. 触发灵活: 在所有四个象限均可触发,提供更高的灵活性。
    4. 表面贴装: 便于自动化生产和组装,提高生产效率。
    5. 高过压能力: 最高可承受600 V的断态电压,适合多种高压应用场景。

    应用案例和使用建议


    应用案例
    - 家用电器: 可用于冰箱、空调等家电的电机控制,通过精准控制实现节能效果。
    - 工业设备: 可应用于工业过程控制中的各种电机和风扇控制,提高生产效率。
    - 通用电机控制: 适用于各种通用电机控制应用,如泵、风扇等。
    使用建议
    - 散热管理: 使用时应注意散热问题,确保长期稳定运行。建议在电路板上增加散热片,以提高散热效果。
    - 外围电路设计: 由于触发电流较高,建议使用适当的外部电路来驱动Triac,如专用的门驱动电路。

    兼容性和支持


    Z0109MN Triac采用SOT223(SC-73)封装,可与多种标准PCB进行兼容安装。厂商提供详细的技术支持和文档,有助于客户快速集成到现有系统中。此外,可通过当地销售办事处获取更多技术支持。

    常见问题与解决方案


    1. 触发困难
    - 解决方法: 检查触发电流是否满足要求,确保门极电路正确连接并提供足够的电流。
    2. 过热问题
    - 解决方法: 增加散热措施,如在PCB上放置散热片或使用导热膏增强热传导。
    3. 误触发
    - 解决方法: 检查电源纹波和噪声,必要时使用滤波电容来减少干扰。

    总结和推荐


    Z0109MN Triac凭借其直接接口能力、高可靠性及多功能性,在多个应用领域表现出色。适合用于家用电器、工业过程控制和通用电机控制等多种场景。考虑到其优越的性能和稳定性,强烈推荐使用这款产品。无论是家庭还是工业应用,都能显著提升系统的可靠性和效率。

Z0109MN,135参数

参数
通态非重复峰值电流 8A,8.5A
最大栅极触发电流 10mA
最大栅极峰值反向电压 -
RMS通态电流 1A
平均通态电流 -
断态电压 600V
SCR类型 灵敏栅型
最大栅极触发电压 1.3V
开启状态电压 1.3V
断态最大重复峰值漏电流 500μA
6.7mm(Max)
3.7mm(Max)
1.7mm(Max)
通用封装 SC-73
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z0109MN,135厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

Z0109MN,135数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 Z0109MN,135 Z0109MN,135数据手册

Z0109MN,135封装设计

查看详情并下载
Symbol
Footprint
3D Model
