Z0107MN,135

产品分类: 晶闸管/可控硅
产品描述: 5mA 灵敏栅型 1A 1.3V 8A,8.5A 600V 500μA 1.3V SC-73 贴片安装
供应商型号: AV-S-Z0107MN,135
供应商: Avnet
标准整包数: 4000

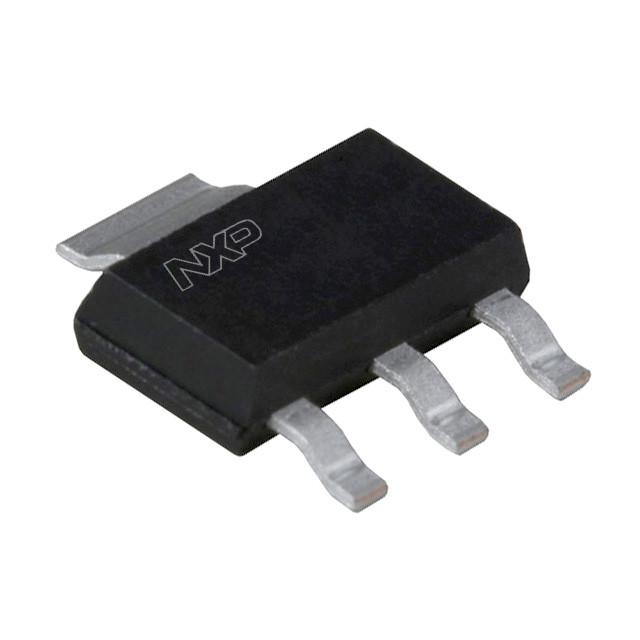

WEEN/瑞能半导体 晶闸管/可控硅 Z0107MN,135

Z0107MN,135概述

    Z0107MN 4Q Triac 技术手册解析

    1. 产品简介


    Z0107MN 4Q Triac(双向晶闸管)是一款在SOT223(SC-73)表面贴装塑料封装中的双向晶闸管。该器件设计用于需要直接接口逻辑电平集成电路和低功率栅极驱动电路的应用场景。
    主要功能:
    - 双向导通能力
    - 直接与逻辑电平IC接口
    - 高电压阻断能力
    - 平面封装以增强可靠性
    - 表面贴装封装
    应用领域:
    - 通用低功耗电机控制
    - 家用电器
    - 工业过程控制
    - 低功耗AC风扇控制器

    2. 技术参数


    主要技术规格:
    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |

    | VDRM | 重复峰值断态电压 | - | 600 | - | V |
    | ITSM | 非重复峰值导通电流 | 正弦全波,Tj(init)=25°C,tp=20ms | - | 8 | A |
    | IT(RMS) | 导通状态电流(均方根) | 正弦全波,Tsp≤105°C | - | 1 | A |
    | IGT | 门极触发电流 | VD=12V,IT=0.1A,Tj=25°C | - | 5 | mA |
    | IGM | 峰值门极电流 | - | - | 1 | A |
    工作温度范围:
    - 存储温度:-40°C 至 150°C
    - 结温:-40°C 至 125°C

    3. 产品特点和优势


    产品特点:
    - 高度敏感的门极,便于操作
    - 平面封装提高了电压鲁棒性和可靠性
    - 四象限触发能力,适用于各种应用
    产品优势:
    - 在与逻辑电平IC和低功率栅极驱动电路直接接口方面表现出色
    - 适用于广泛的应用领域,如家用电器和工业控制

    4. 应用案例和使用建议


    应用场景:
    - 电机控制电路:适合用于需要精确控制的小型电机
    - 家用电器:可用于冰箱、洗衣机等家电中的电机控制
    - 工业设备:适用于工业自动化系统的低功耗电机控制
    使用建议:
    - 确保电路中的散热设计符合要求,以防止过热
    - 使用SOT223表面贴装封装时,应遵循推荐的焊接工艺

    5. 兼容性和支持


    兼容性:
    - Z0107MN与标准逻辑电平IC和低功率栅极驱动电路兼容
    - 适用于广泛的家用电器和工业控制系统
    支持信息:
    - 如有技术疑问,可联系最近的销售办公室获取帮助
    - 销售和支持电子邮件地址为salesaddresses@ween-semi.com

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:门极触发电流不稳定。
    - 解决办法: 检查电路设计是否正确,确保门极驱动电路提供足够的驱动能力。

    2. 问题:结温过高。
    - 解决办法: 确保良好的散热设计,必要时增加外部散热器。
    3. 问题:非重复峰值导通电流不足。
    - 解决办法: 检查负载条件是否符合设计要求,确保电路能承受预期的电流。

    7. 总结和推荐


    总结:
    Z0107MN 4Q Triac具有高度敏感的门极,四象限触发能力和高电压阻断能力。它在与逻辑电平IC和低功率栅极驱动电路的接口方面表现优秀,适用于多种应用场景。
    推荐:
    鉴于其可靠性和广泛应用范围,我们强烈推荐Z0107MN 4Q Triac用于各种低功耗电机控制和家用电器项目。对于需要高效和稳定的低功耗解决方案的工程师来说,这是一款非常值得选择的产品。

Z0107MN,135参数

参数
通态非重复峰值电流 8A,8.5A
最大栅极触发电流 5mA
平均通态电流 -
开启状态电压 1.3V
最大栅极触发电压 1.3V
SCR类型 灵敏栅型
断态电压 600V
RMS通态电流 1A
最大栅极峰值反向电压 -
断态最大重复峰值漏电流 500μA
通用封装 SC-73
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z0107MN,135厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

Z0107MN,135数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 Z0107MN,135 Z0107MN,135数据手册

Z0107MN,135封装设计

查看详情并下载
Symbol
Footprint
3D Model
