OT407,116

产品分类: 晶闸管/可控硅
产品描述: 7mA 灵敏栅型 1A 12.5A,13.8A 800V 1.3V TO-92-3 通孔安装
供应商型号: OT407,116 TO-92-3
供应商: 国内现货
标准整包数: 2000

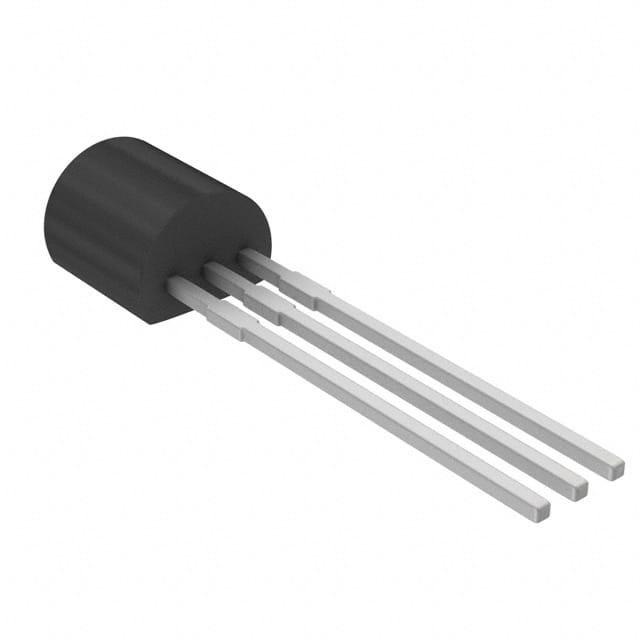

WEEN/瑞能半导体 晶闸管/可控硅 OT407,116

OT407,116概述

    OT407 Passivated Sensitive Gate Triac 技术手册

    1. 产品简介


    OT407 是一款采用 SOT54A(宽间距)塑料封装的敏化门极双向晶闸管(Triac),具备增强的抗噪声能力。该器件设计用于各种家用电器、低功率电机控制、低功率交流风扇速度控制器以及工业过程控制中的低功率负载控制。

    2. 技术参数


    OT407 的关键技术和性能参数如下:
    - 主要参数:
    - 最大重复峰值断态电压 (VDRM):800V
    - 最大重复峰值反向电压 (VRRM):800V
    - 最大有效电流 (IT(RMS)):1A
    - 非重复峰值通态电流 (ITSM):12.5A(20ms脉冲)
    - 峰值门极电流 (IGM):1A
    - 峰值门极功耗 (PGM):2W
    - 电特性:
    - 最大触发电流 (IGT):5mA(T2+ G+)
    - 维持电流 (IH):10mA
    - 门极触发电压 (VGT):≤1.3V
    - 通态电压 (VT):1.3~1.6V
    - 热特性:
    - 热阻 (Rth(j-lead)):60K/W(全周期)
    - 其他限制条件:
    - 储存温度范围:-40°C 至 +150°C
    - 结温范围:-40°C 至 +125°C

    3. 产品特点和优势


    OT407 的主要特点和优势包括:
    - 敏化门极:允许直接与逻辑级IC和低功耗门驱动电路接口。
    - 四象限触发:可以在四个象限内触发,提高了应用的灵活性。
    - 高抗噪声能力:增强了对电压瞬变和噪声的抵抗力。
    - 宽工作温度范围:可在极端温度下稳定运行。

    4. 应用案例和使用建议


    OT407 主要应用于以下几个领域:
    - 家用电器:如洗衣机、微波炉等。
    - 低功率电机控制:用于控制小型电动机的启停。
    - 低功率交流风扇速度控制器:可以调节风扇转速。
    - 工业过程控制:如自动化生产线中的开关控制。
    使用建议:
    - 在选择合适的驱动电路时,需要确保能够提供足够的门极电流来触发OT407。
    - 注意散热设计,特别是在高电流应用中,以避免过热导致器件损坏。

    5. 兼容性和支持


    OT407 与多种标准门驱动电路兼容,便于集成到现有系统中。此外,NXP Semiconductors 提供全面的技术支持和售后服务,确保用户能够充分利用这一器件的优势。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题:门极触发电流过高。
    - 解决方案:检查门极驱动电路,确保驱动信号符合要求。
    - 问题:过载导致器件过热。
    - 解决方案:增加散热措施,如安装散热片或风扇,减少发热。

    7. 总结和推荐


    OT407 四象限敏化门极双向晶闸管凭借其高可靠性、增强的噪声免疫能力和广泛的工作温度范围,是众多家用电器和工业控制系统中的理想选择。其出色的性能和广泛应用领域使其在市场上具有显著的竞争优势。强烈推荐在相关应用中选用此器件。

OT407,116参数

参数
最大栅极触发电流 7mA
断态最大重复峰值漏电流 -
通态非重复峰值电流 12.5A,13.8A
最大栅极触发电压 1.3V
平均通态电流 -
开启状态电压 -
断态电压 800V
最大栅极峰值反向电压 -
SCR类型 灵敏栅型
RMS通态电流 1A
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

OT407,116厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

OT407,116数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 OT407,116 OT407,116数据手册

OT407,116封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 2.055
库存: 300000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 4110
