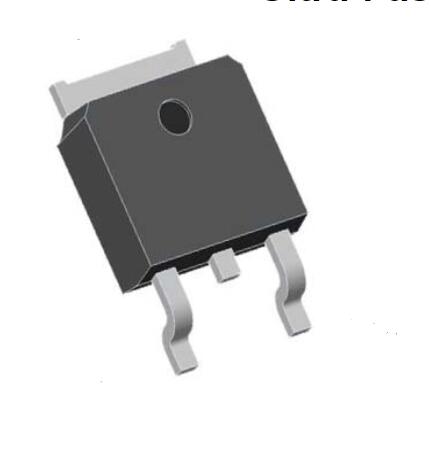

UMW 78M08

产品分类: LDO稳压器
产品描述: 8mA 1A 8.4V 7.6V 35V TO-252
供应商型号: 11M-UMW 78M08
供应商: 云汉优选
标准整包数: 0
UMW/友台半导体 LDO稳压器 UMW 78M08

UMW 78M08概述


    产品简介


    UMW 78MXX 三端稳压器
    友台半导体有限公司生产的UMW 78MXX系列三端稳压器,提供多种固定输出电压选项(5V, 6V, 8V, 9V, 12V, 15V, 18V, 24V),适用于各种工业和消费电子产品。这些稳压器内置了热过载保护和短路保护功能,确保在异常情况下的安全运行。此外,输出晶体管具有安全工作区域保护,进一步提高了产品的可靠性和耐用性。UMW 78MXX系列采用TO-252封装,提供了广泛的适用范围。

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 输入电压 | VIN | 35 | V |
    | 输出电流 | IOUT | 1 | A |
    | 热阻 | θJC | 12.5 | °C/W |
    | 工作温度范围 | TJ | -20 ~ +125 | °C |
    | 存储温度范围 | TSTG | -55 ~ +150 | °C |
    具体型号电气特性(部分)
    - 78M05
    - 输出电压:4.75V~5.25V
    - 线性调整率:100mV(VI=7V~25V)
    - 负载调整率:100mV(IO=5mA~350mA)
    - 无负载电流:8.0mA
    - 78M06
    - 输出电压:5.7V~6.3V
    - 线性调整率:100mV(VI=8V~25V)
    - 负载调整率:120mV(IO=5mA~500mA)
    - 无负载电流:8.0mA
    - 78M12
    - 输出电压:11.4V~12.6V
    - 线性调整率:100mV(VI=14.5V~30V)
    - 负载调整率:240mV(IO=5mA~500mA)
    - 无负载电流:8.0mA

    产品特点和优势


    - 高输出电流:最大输出电流可达1A,满足大多数应用场景需求。
    - 多种输出电压选择:提供了多种标准输出电压,简化设计并减少库存成本。
    - 安全保护机制:具备热过载保护、短路保护和输出晶体管安全工作区域保护,提高系统可靠性。
    - 宽工作温度范围:能够在极端环境下稳定工作,适应各种工业环境。

    应用案例和使用建议


    应用案例
    UMW 78MXX系列广泛应用于各种电子设备,如工业控制系统、医疗设备、通信设备和消费电子产品。例如,在一个工业控制系统中,可以将78M12用于为微控制器和其他电路供电,确保系统的稳定运行。
    使用建议
    - 在高温环境中使用时,需要考虑散热措施,以避免因过热导致性能下降。
    - 对于不同的输入电压和负载条件,应根据电气特性表选择合适的型号。
    - 尽量选择带有电容滤波的输入电源,以降低噪声和改善稳定性。

    兼容性和支持


    UMW 78MXX系列稳压器支持SOT-223和TO-252封装,便于集成到不同类型的电路板上。友台半导体有限公司提供了详尽的技术支持文档和客户服务,确保客户能够顺利进行产品选型和应用开发。

    常见问题与解决方案


    1. 问题:设备启动后输出电压不稳定。
    - 解决方法:检查输入电压是否符合要求,确认外部电容的容量是否足够,并考虑增加滤波电容。

    2. 问题:设备在高温环境下运行时性能下降。
    - 解决方法:添加散热片或风扇,以提高散热效果,确保设备在安全的工作温度范围内运行。

    总结和推荐


    综上所述,UMW 78MXX系列稳压器凭借其高输出电流、多种输出电压选择和多重保护机制,成为众多电子设备的理想电源解决方案。其卓越的性能和广泛的适用性使其在市场上具备强大的竞争力。因此,我们强烈推荐此系列产品,特别是在需要稳定电源供应的场合中。
    希望以上内容能帮助您全面了解UMW 78MXX系列稳压器的产品特性和应用场景。如果您有任何疑问或需要进一步的信息,请随时联系友台半导体有限公司。

UMW 78M08参数

参数
输出电流 1A
最大输入电压 35V
极性 -
Iq-静态电流 8mA
最大压差@电流 -
最小输出电压 8.4V
最大输出电压 7.6V
稳压器数量 -
负载调节 -
纹波抑制-PSRR -
线路调节 -
输出类型 -
最小输入电压 -
通用封装 TO-252

UMW 78M08厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

UMW 78M08数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 LDO稳压器 UMW/友台半导体 UMW 78M08 UMW 78M08数据手册

UMW 78M08封装设计

查看详情并下载
Symbol
Footprint
3D Model
